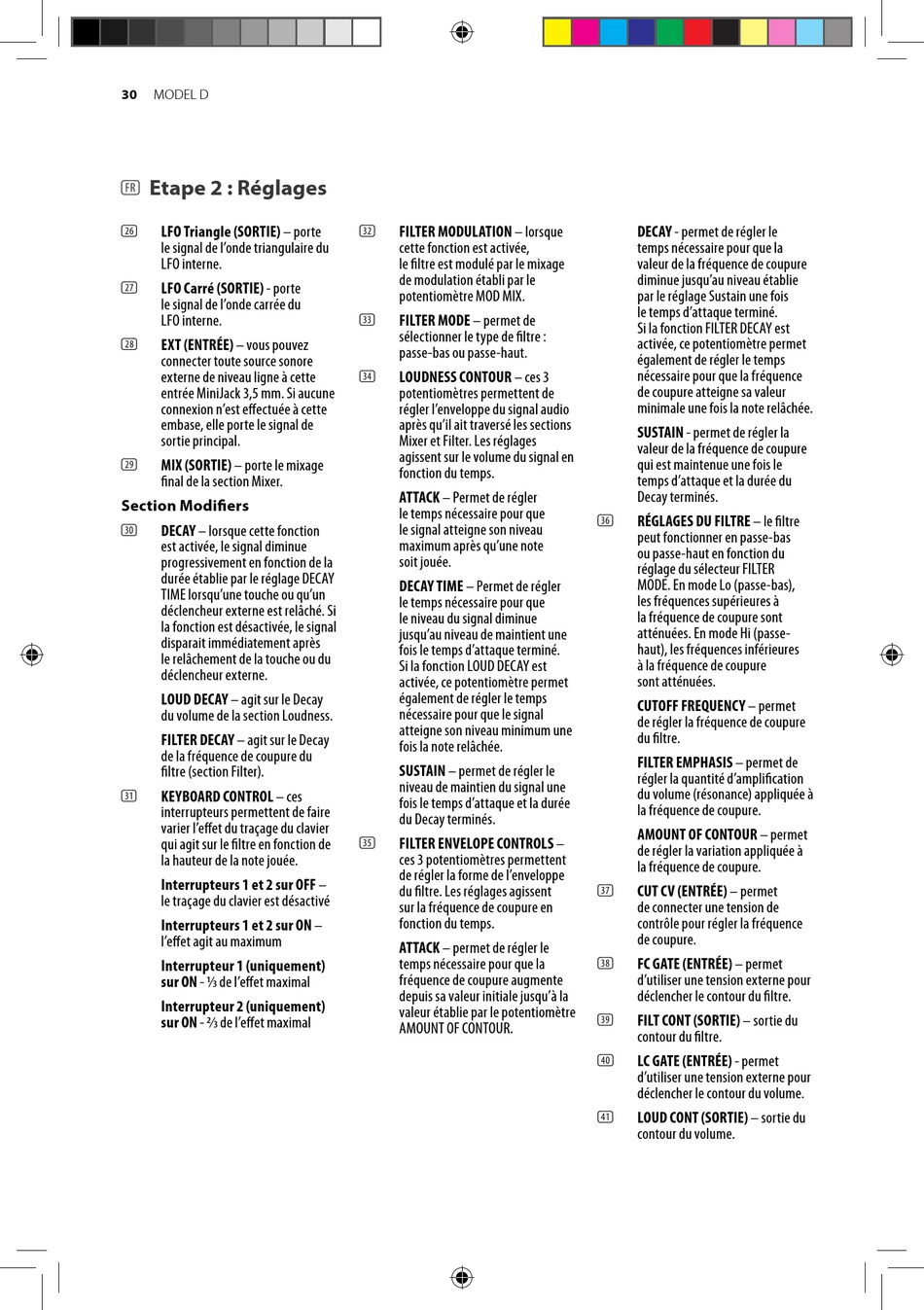

Behringer MODEL D Schnellstartanleitung Seite 30

30
MODEL D
Etape 2 : Réglages
(FR)
LFO Triangle (SORTIE) – porte
(26)
le signal de l'onde triangulaire du
LFO interne.
LFO Carré (SORTIE) - porte
(27)
le signal de l'onde carrée du
LFO interne.
EXT (ENTRÉE) – vous pouvez
(28)
connecter toute source sonore
externe de niveau ligne à cette
entrée MiniJack 3,5 mm. Si aucune
connexion n'est effectuée à cette
embase, elle porte le signal de
sortie principal.
MIX (SORTIE) – porte le mixage
(29)
final de la section Mixer.
Section Modifiers
DECAY – lorsque cette fonction
(30)
est activée, le signal diminue
progressivement en fonction de la
durée établie par le réglage DECAY
TIME lorsqu'une touche ou qu'un
déclencheur externe est relâché. Si
la fonction est désactivée, le signal
disparait immédiatement après
le relâchement de la touche ou du
déclencheur externe.
LOUD DECAY – agit sur le Decay
du volume de la section Loudness.
FILTER DECAY – agit sur le Decay
de la fréquence de coupure du
filtre (section Filter).
KEYBOARD CONTROL – ces
(31)
interrupteurs permettent de faire
varier l'effet du traçage du clavier
qui agit sur le filtre en fonction de
la hauteur de la note jouée.
Interrupteurs 1 et 2 sur OFF –
le traçage du clavier est désactivé
Interrupteurs 1 et 2 sur ON –
l'effet agit au maximum
Interrupteur 1 (uniquement)
sur ON - 1/3 de l'effet maximal
Interrupteur 2 (uniquement)
sur ON - 2/3 de l'effet maximal
FILTER MODULATION – lorsque
(32)
cette fonction est activée,
le filtre est modulé par le mixage
de modulation établi par le
potentiomètre MOD MIX.
FILTER MODE – permet de
(33)
sélectionner le type de filtre :
passe-bas ou passe-haut.
LOUDNESS CONTOUR – ces 3
(34)
potentiomètres permettent de
régler l'enveloppe du signal audio
après qu'il ait traversé les sections
Mixer et Filter. Les réglages
agissent sur le volume du signal en
fonction du temps.
ATTACK – Permet de régler
le temps nécessaire pour que
le signal atteigne son niveau
maximum après qu'une note
soit jouée.
DECAY TIME – Permet de régler
le temps nécessaire pour que
le niveau du signal diminue
jusqu'au niveau de maintient une
fois le temps d'attaque terminé.
Si la fonction LOUD DECAY est
activée, ce potentiomètre permet
également de régler le temps
nécessaire pour que le signal
atteigne son niveau minimum une
fois la note relâchée.
SUSTAIN – permet de régler le
niveau de maintien du signal une
fois le temps d'attaque et la durée
du Decay terminés.
FILTER ENVELOPE CONTROLS –
(35)
ces 3 potentiomètres permettent
de régler la forme de l'enveloppe
du filtre. Les réglages agissent
sur la fréquence de coupure en
fonction du temps.
ATTACK – permet de régler le
temps nécessaire pour que la
fréquence de coupure augmente
depuis sa valeur initiale jusqu'à la
valeur établie par le potentiomètre
AMOUNT OF CONTOUR.
DECAY - permet de régler le
temps nécessaire pour que la
valeur de la fréquence de coupure
diminue jusqu'au niveau établie
par le réglage Sustain une fois
le temps d'attaque terminé.
Si la fonction FILTER DECAY est
activée, ce potentiomètre permet
également de régler le temps
nécessaire pour que la fréquence
de coupure atteigne sa valeur
minimale une fois la note relâchée.
SUSTAIN - permet de régler la
valeur de la fréquence de coupure
qui est maintenue une fois le
temps d'attaque et la durée du
Decay terminés.
RÉGLAGES DU FILTRE – le filtre
(36)
peut fonctionner en passe-bas
ou passe-haut en fonction du
réglage du sélecteur FILTER
MODE. En mode Lo (passe-bas),
les fréquences supérieures à
la fréquence de coupure sont
atténuées. En mode Hi (passe-
haut), les fréquences inférieures
à la fréquence de coupure
sont atténuées.
CUTOFF FREQUENCY – permet
de régler la fréquence de coupure
du filtre.
FILTER EMPHASIS – permet de
régler la quantité d'amplification
du volume (résonance) appliquée à
la fréquence de coupure.
AMOUNT OF CONTOUR – permet
de régler la variation appliquée à
la fréquence de coupure.
CUT CV (ENTRÉE) – permet
(37)
de connecter une tension de
contrôle pour régler la fréquence
de coupure.
FC GATE (ENTRÉE) – permet
(38)
d'utiliser une tension externe pour
déclencher le contour du filtre.
FILT CONT (SORTIE) – sortie du
(39)
contour du filtre.
LC GATE (ENTRÉE) - permet
(40)
d'utiliser une tension externe pour
déclencher le contour du volume.
LOUD CONT (SORTIE) – sortie du
(41)
contour du volume.
