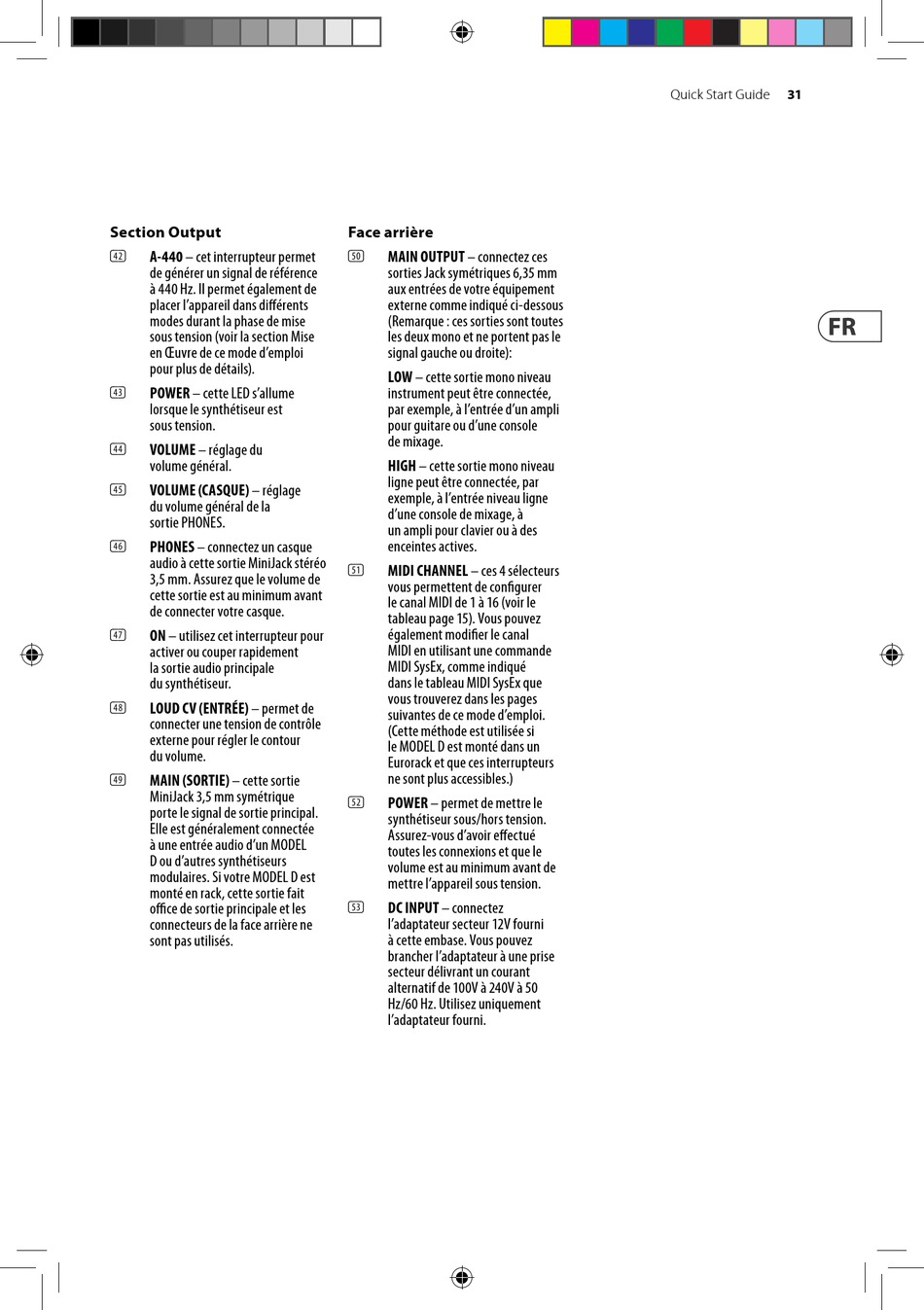

Section Output
A-440 – cet interrupteur permet
(42)
de générer un signal de référence
à 440 Hz. Il permet également de
placer l'appareil dans différents
modes durant la phase de mise
sous tension (voir la section Mise
en Œuvre de ce mode d'emploi
pour plus de détails).
POWER – cette LED s'allume
(43)
lorsque le synthétiseur est
sous tension.
VOLUME – réglage du
(44)
volume général.
VOLUME (CASQUE) – réglage
(45)
du volume général de la
sortie PHONES.
PHONES – connectez un casque
(46)
audio à cette sortie MiniJack stéréo
3,5 mm. Assurez que le volume de
cette sortie est au minimum avant
de connecter votre casque.
ON – utilisez cet interrupteur pour
(47)
activer ou couper rapidement
la sortie audio principale
du synthétiseur.
LOUD CV (ENTRÉE) – permet de
(48)
connecter une tension de contrôle
externe pour régler le contour
du volume.
MAIN (SORTIE) – cette sortie
(49)
MiniJack 3,5 mm symétrique
porte le signal de sortie principal.
Elle est généralement connectée
à une entrée audio d'un MODEL
D ou d'autres synthétiseurs
modulaires. Si votre MODEL D est
monté en rack, cette sortie fait
office de sortie principale et les
connecteurs de la face arrière ne
sont pas utilisés.
Face arrière
MAIN OUTPUT – connectez ces
(50)
sorties Jack symétriques 6,35 mm
aux entrées de votre équipement
externe comme indiqué ci-dessous
(Remarque : ces sorties sont toutes
les deux mono et ne portent pas le
signal gauche ou droite):
LOW – cette sortie mono niveau
instrument peut être connectée,
par exemple, à l'entrée d'un ampli
pour guitare ou d'une console
de mixage.
HIGH – cette sortie mono niveau
ligne peut être connectée, par
exemple, à l'entrée niveau ligne
d'une console de mixage, à
un ampli pour clavier ou à des
enceintes actives.
MIDI CHANNEL – ces 4 sélecteurs
(51)
vous permettent de configurer
le canal MIDI de 1 à 16 (voir le
tableau page 15). Vous pouvez
également modifier le canal
MIDI en utilisant une commande
MIDI SysEx, comme indiqué
dans le tableau MIDI SysEx que
vous trouverez dans les pages
suivantes de ce mode d'emploi.
(Cette méthode est utilisée si
le MODEL D est monté dans un
Eurorack et que ces interrupteurs
ne sont plus accessibles.)
POWER – permet de mettre le
(52)
synthétiseur sous/hors tension.
Assurez-vous d'avoir effectué
toutes les connexions et que le
volume est au minimum avant de
mettre l'appareil sous tension.
DC INPUT – connectez
(53)
l'adaptateur secteur 12V fourni
à cette embase. Vous pouvez
brancher l'adaptateur à une prise
secteur délivrant un courant
alternatif de 100V à 240V à 50
Hz/60 Hz. Utilisez uniquement
l'adaptateur fourni.
