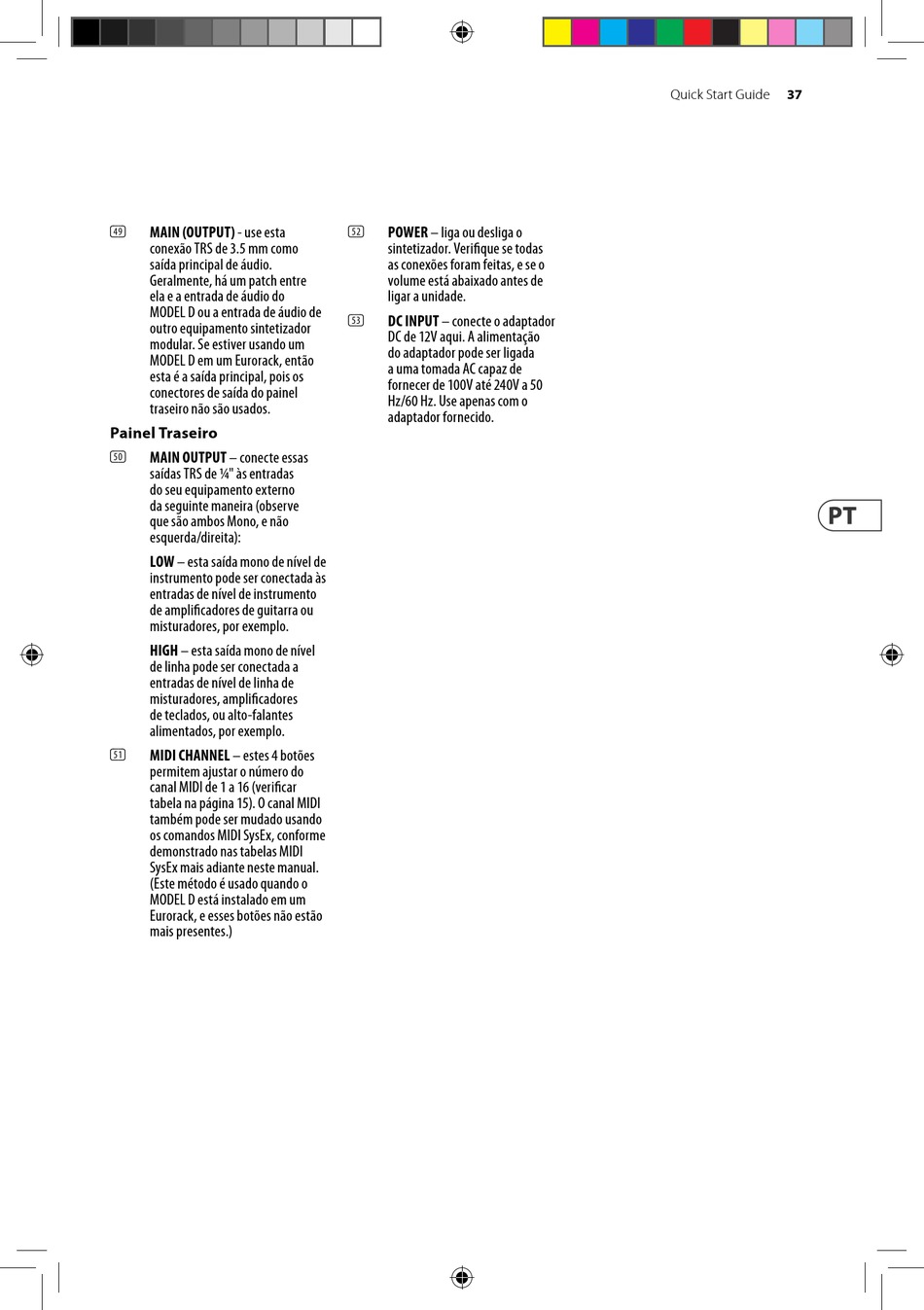

Painel Traseiro - Behringer MODEL D Schnellstartanleitung

MAIN (OUTPUT) - use esta
(49)
conexão TRS de 3.5 mm como
saída principal de áudio.
Geralmente, há um patch entre
ela e a entrada de áudio do
MODEL D ou a entrada de áudio de
outro equipamento sintetizador
modular. Se estiver usando um
MODEL D em um Eurorack, então
esta é a saída principal, pois os
conectores de saída do painel
traseiro não são usados.

Painel Traseiro

MAIN OUTPUT – conecte essas
(50)
saídas TRS de 1/4" às entradas
do seu equipamento externo
da seguinte maneira (observe
que são ambos Mono, e não
esquerda/direita):
LOW – esta saída mono de nível de
instrumento pode ser conectada às
entradas de nível de instrumento
de amplificadores de guitarra ou
misturadores, por exemplo.
HIGH – esta saída mono de nível
de linha pode ser conectada a
entradas de nível de linha de
misturadores, amplificadores
de teclados, ou alto-falantes
alimentados, por exemplo.
MIDI CHANNEL – estes 4 botões
(51)
permitem ajustar o número do
canal MIDI de 1 a 16 (verificar
tabela na página 15). O canal MIDI
também pode ser mudado usando
os comandos MIDI SysEx, conforme
demonstrado nas tabelas MIDI
SysEx mais adiante neste manual.
(Este método é usado quando o
MODEL D está instalado em um
Eurorack, e esses botões não estão
mais presentes.)
POWER – liga ou desliga o
(52)
sintetizador. Verifique se todas
as conexões foram feitas, e se o
volume está abaixado antes de
ligar a unidade.
DC INPUT – conecte o adaptador
(53)
DC de 12V aqui. A alimentação
do adaptador pode ser ligada
a uma tomada AC capaz de
fornecer de 100V até 240V a 50
Hz/60 Hz. Use apenas com o
adaptador fornecido.
