7.9. Montage Remote Indicator (Optional)

Materialnummer: 150992
Wie gemäß IACS UR M10 gefordert, kann der Ölnebeldetektor an den Schaller Remote
Indicator II, zur Überwachung der Ölnebelkonzentration und des Status des Ölnebeldetektors
von einem sicheren Ort aus, angeschlossen werden.
Ein Überwachungsgerät muss gemäß Forderung der IACS M10 von einem sicheren Ort (z. B.
Maschinenkontrollraum) aus verwendet werden, um die aktuelle Ölnebelkonzentration zu
prüfen. Im Falle eines Ölnebelalarms empfiehlt Schaller Automation dringend, sich dem Motor
erst dann zu nähern, wenn die angezeigte Ölnebelkonzentration auf die Hälfte der LED-
Balkenanzeige (VISATRON®-Gerät oder Remote Indicator II) gesunken ist.
Die Anbindung an die Überwachungsgeräte erfolgt über eine Busleitung RS485.
Wird ein Remote Indicator II eingesetzt, besteht die Verbindung nur aus einer
Zweipunktverbindung. Das Bussystem am Ölnebeldetektor muss mit einem Widerstand
terminiert werden. Dieser ist im Messaufsatz schaltbar integriert (siehe Abbildung 52:
Schaltbarer Terminierungswiderstand)

Abbildung 52: Schaltbarer Terminierungswiderstand

SCHALLER AUTOMATION
Industrielle Automationstechnik GmbH & Co. KG

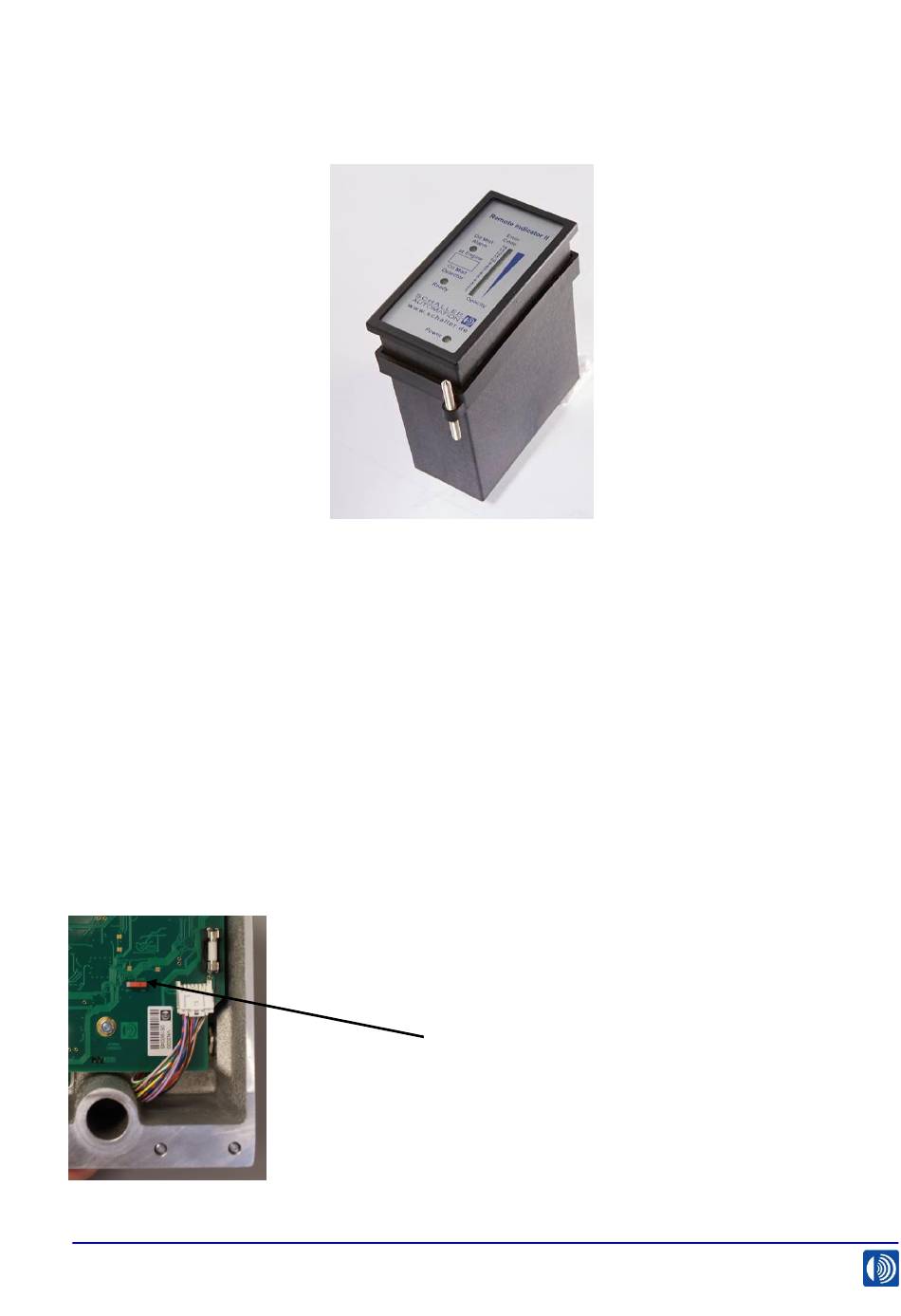

Abbildung 51: Remote Indicator II

Terminierungswiderstand
