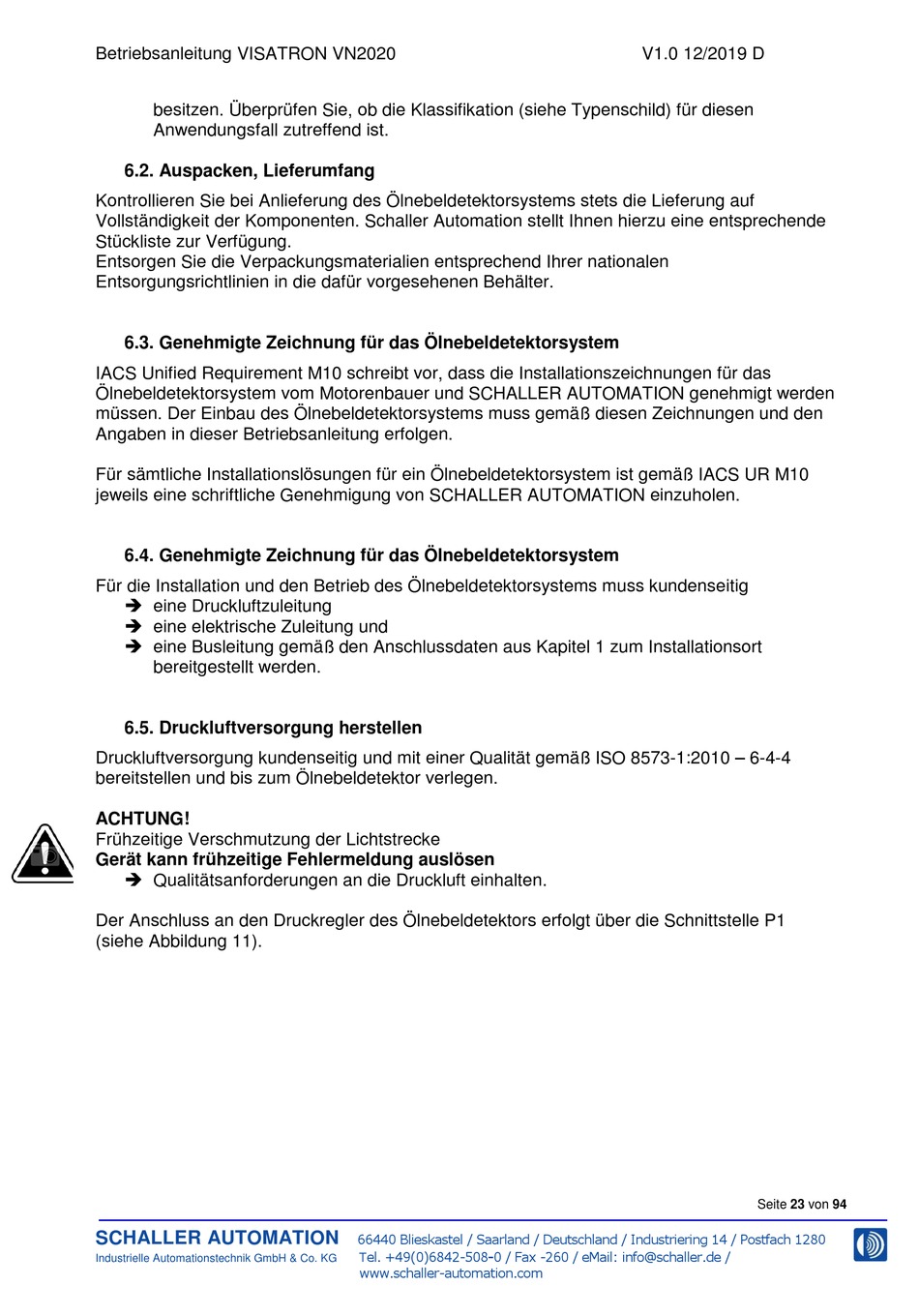

Betriebsanleitung VISATRON VN2020
besitzen. Überprüfen Sie, ob die Klassifikation (siehe Typenschild) für diesen
Anwendungsfall zutreffend ist.
6.2. Auspacken, Lieferumfang
Kontrollieren Sie bei Anlieferung des Ölnebeldetektorsystems stets die Lieferung auf
Vollständigkeit der Komponenten. Schaller Automation stellt Ihnen hierzu eine entsprechende
Stückliste zur Verfügung.
Entsorgen Sie die Verpackungsmaterialien entsprechend Ihrer nationalen
Entsorgungsrichtlinien in die dafür vorgesehenen Behälter.
6.3. Genehmigte Zeichnung für das Ölnebeldetektorsystem
IACS Unified Requirement M10 schreibt vor, dass die Installationszeichnungen für das
Ölnebeldetektorsystem vom Motorenbauer und SCHALLER AUTOMATION genehmigt werden
müssen. Der Einbau des Ölnebeldetektorsystems muss gemäß diesen Zeichnungen und den
Angaben in dieser Betriebsanleitung erfolgen.
Für sämtliche Installationslösungen für ein Ölnebeldetektorsystem ist gemäß IACS UR M10
jeweils eine schriftliche Genehmigung von SCHALLER AUTOMATION einzuholen.
6.4. Genehmigte Zeichnung für das Ölnebeldetektorsystem
Für die Installation und den Betrieb des Ölnebeldetektorsystems muss kundenseitig
eine Druckluftzuleitung
eine elektrische Zuleitung und
eine Busleitung gemäß den Anschlussdaten aus Kapitel 1 zum Installationsort
bereitgestellt werden.
6.5. Druckluftversorgung herstellen
Druckluftversorgung kundenseitig und mit einer Qualität gemäß ISO 8573-1:2010 – 6-4-4
bereitstellen und bis zum Ölnebeldetektor verlegen.
ACHTUNG!
Frühzeitige Verschmutzung der Lichtstrecke
Gerät kann frühzeitige Fehlermeldung auslösen
Qualitätsanforderungen an die Druckluft einhalten.
Der Anschluss an den Druckregler des Ölnebeldetektors erfolgt über die Schnittstelle P1
(siehe Abbildung 11).
