Betriebsanleitung VISATRON VN2020
4. Ölnebeldetektorsystem
Ein Ölnebeldetektorsystem, ein sogenannter Montagesatz (kurz MS), besteht in der Regel aus
dem folgendem Lieferumfang und wird kundenspezifisch konfiguriert.
Abbildung 1 zeigt die typische Einbausituation eines Montagesatzes VN2020 für einen
Sechszylinder-Motor.

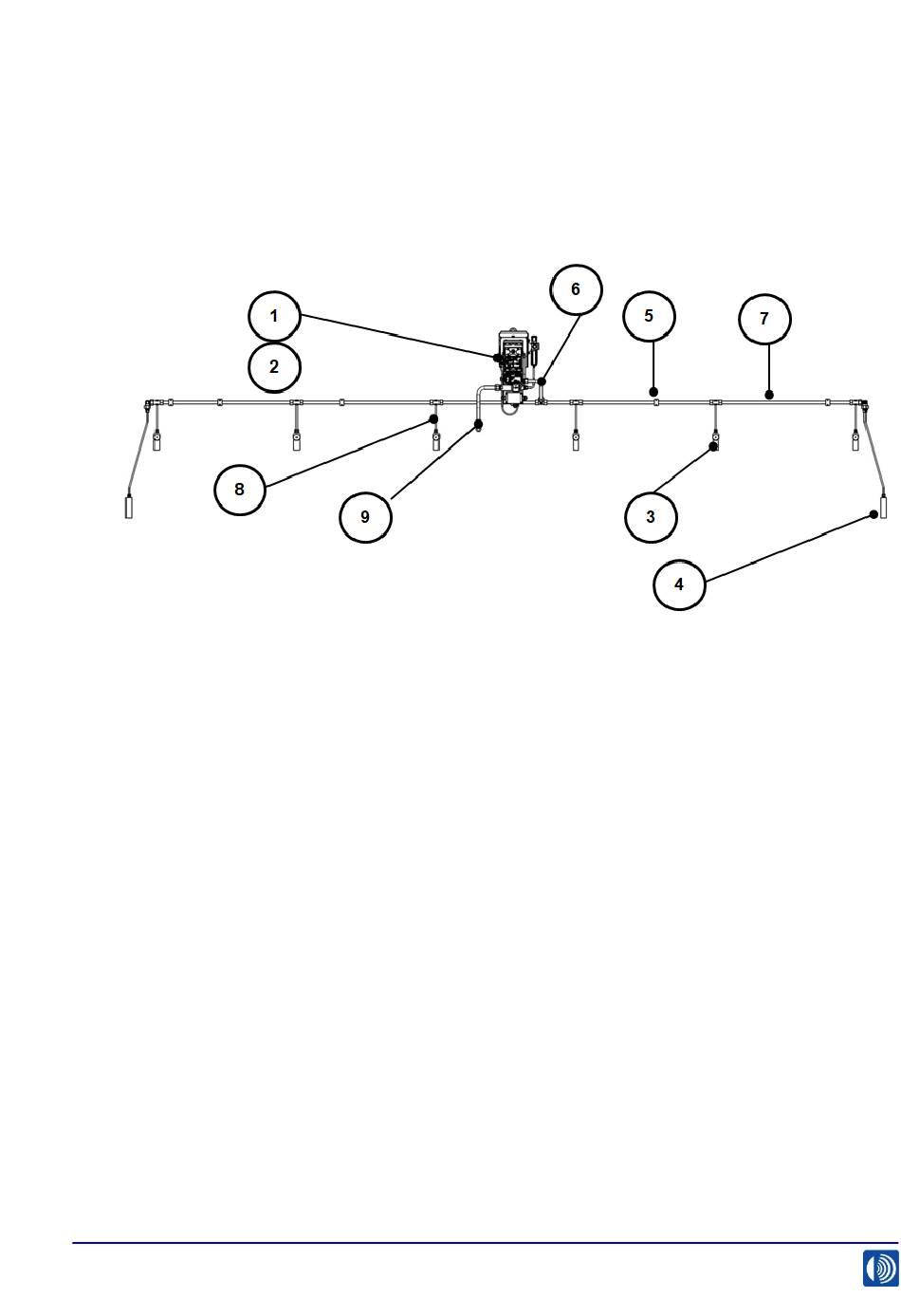

Abbildung 1: Ölnebledetektorsystem VN2020
(1) Ölnebeldetektor
(2) Konsole
(3) Motorwandverschraubung
(4) Flaschensiphon
(5) Rohrhalter
(6) Ansaugleitung für Anschlusskasten
(7) Sammelrohrleitung
(8) Ansaugleitung für Motorwand
(9) Abluftleitung
SCHALLER AUTOMATION
Industrielle Automationstechnik GmbH & Co. KG
66440 Blieskastel / Saarland / Deutschland / Industriering 14 / Postfach 1280
T
el. +49(0)6842-508-0 / Fax -260 / eMail: info@schaller.de /
www.schaller-automation.com
V1.0 12/2019 D
Seite 11 von 94
