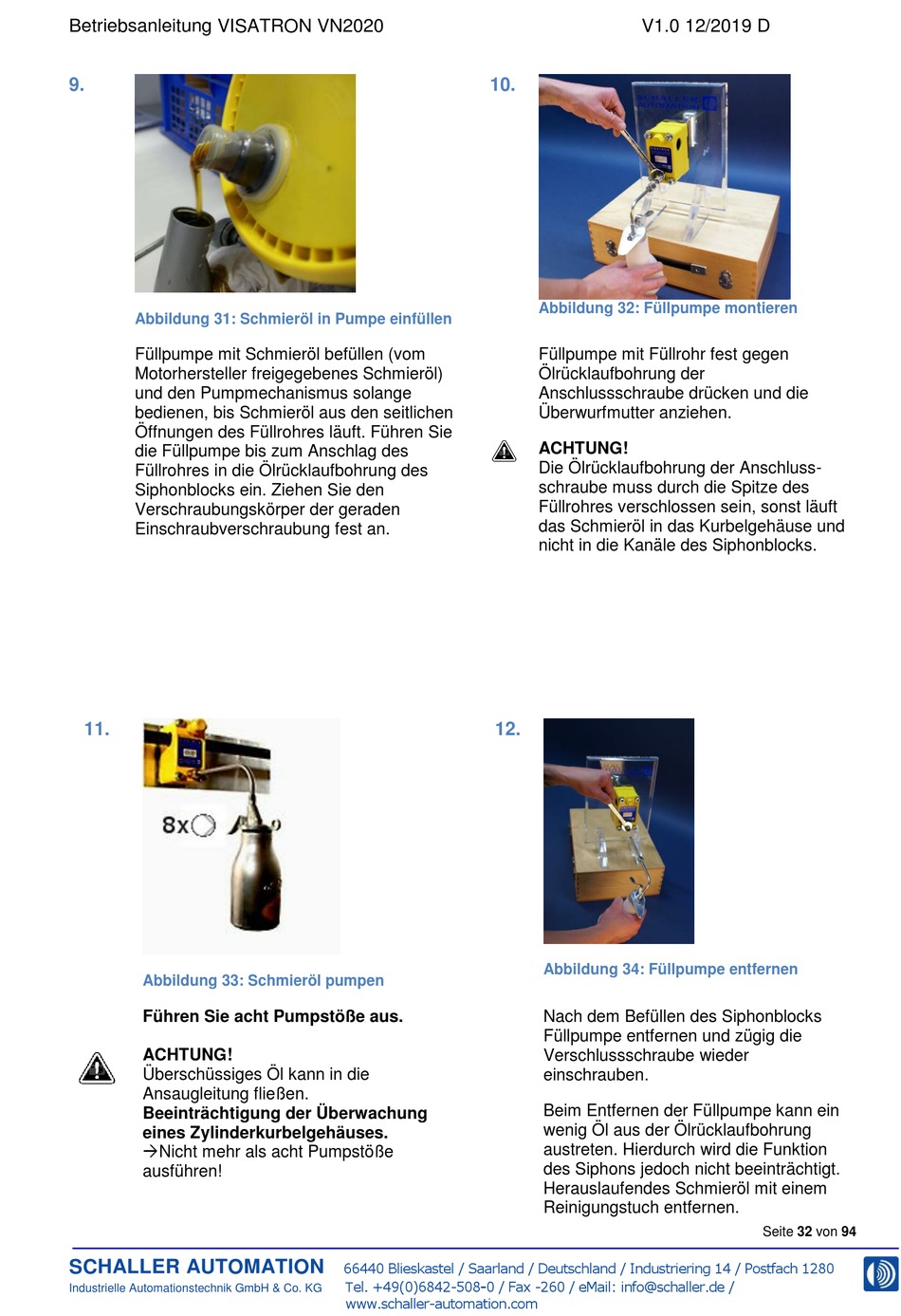

Betriebsanleitung VISATRON VN2020
9.
Abbildung 31: Schmieröl in Pumpe einfüllen
Füllpumpe mit Schmieröl befüllen (vom
Motorhersteller freigegebenes Schmieröl)
und den Pumpmechanismus solange
bedienen, bis Schmieröl aus den seitlichen
Öffnungen des Füllrohres läuft. Führen Sie
die Füllpumpe bis zum Anschlag des
Füllrohres in die Ölrücklaufbohrung des
Siphonblocks ein. Ziehen Sie den
Verschraubungskörper der geraden
Einschraubverschraubung fest an.
11.
Abbildung 33: Schmieröl pumpen
Führen Sie acht Pumpstöße aus.
ACHTUNG!
Überschüssiges Öl kann in die
Ansaugleitung fließen.
Beeinträchtigung der Überwachung
eines Zylinderkurbelgehäuses.
Nicht mehr als acht Pumpstöße
ausführen!
SCHALLER AUTOMATION
Industrielle Automationstechnik GmbH & Co. KG
10.
12.
66440 Blieskastel / Saarland / Deutschland / Industriering 14 / Postfach 1280
T
el. +49(0)6842-508-0 / Fax -260 / eMail: info@schaller.de /
www.schaller-automation.com
V1.0 12/2019 D
Abbildung 32: Füllpumpe montieren
Füllpumpe mit Füllrohr fest gegen
Ölrücklaufbohrung der
Anschlussschraube drücken und die
Überwurfmutter anziehen.
ACHTUNG!
Die Ölrücklaufbohrung der Anschluss-
schraube muss durch die Spitze des
Füllrohres verschlossen sein, sonst läuft
das Schmieröl in das Kurbelgehäuse und
nicht in die Kanäle des Siphonblocks.
Abbildung 34: Füllpumpe entfernen
Nach dem Befüllen des Siphonblocks
Füllpumpe entfernen und zügig die
Verschlussschraube wieder
einschrauben.
Beim Entfernen der Füllpumpe kann ein
wenig Öl aus der Ölrücklaufbohrung
austreten. Hierdurch wird die Funktion
des Siphons jedoch nicht beeinträchtigt.
Herauslaufendes Schmieröl mit einem
Reinigungstuch entfernen.
Seite 32 von 94
