Verschlussschraube Ersetzen; Abbildung 179: Verschlussschraube; Abbildung 180: Verschlussschraube Entfernen; Abbildung 181: Verschlussschraube Eindrehen - Schaller Automation Visatron VN2020 Betriebsanleitung

Betriebsanleitung VISATRON VN2020

10.1.8. Verschlussschraube ersetzen

Materialnummer: 366604

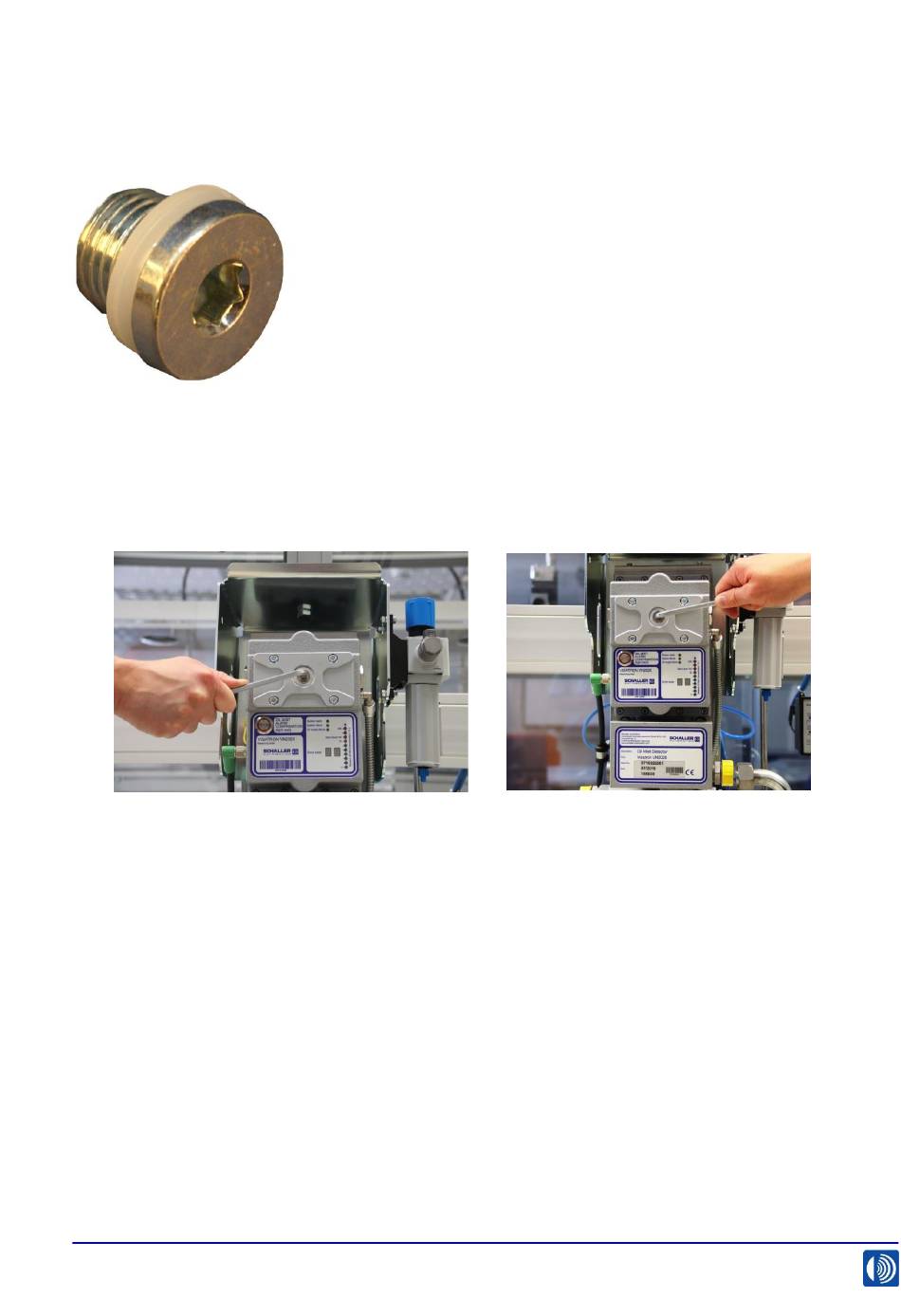

Abbildung 179: Verschlussschraube

Werkzeug: Inbusschlüssel Größe 5
Drehmomentschlüssel bis 20 Nm
1.
Abbildung 180: Verschlussschraube
entfernen
Verschlussschraube an Kontrolldeckel des
Messaufsatzes heraus drehen und beiseite
legen.
SCHALLER AUTOMATION
Industrielle Automationstechnik GmbH & Co. KG
2.
Abbildung 181: Verschlussschraube
eindrehen
Neue Verschlussschraube in den
Kontrolldeckel eindrehen und mit einem
Drehmoment von 15Nm.
