Betriebsanleitung VISATRON VN2020
Verwenden Sie ein Kommunikationskabel mit einer verdrillten und geschirmten 3-Drahtleitung.
SCHALLER AUTOMATION empfiehlt LAPPKABEL UNITRONIC-FD CP (TP) plus UL-CSA.
Der Leitungseinlass des VISATRON® ist für Leitungsdurchmesser von 5 mm bis 13 mm
ausgelegt.
Die Verbindung zwischen Ölnebeldetektor und Überwachungsgerät bei Standardanwendungen
ist im folgenden Stromlaufplan dargestellt (siehe Abbildung 53).

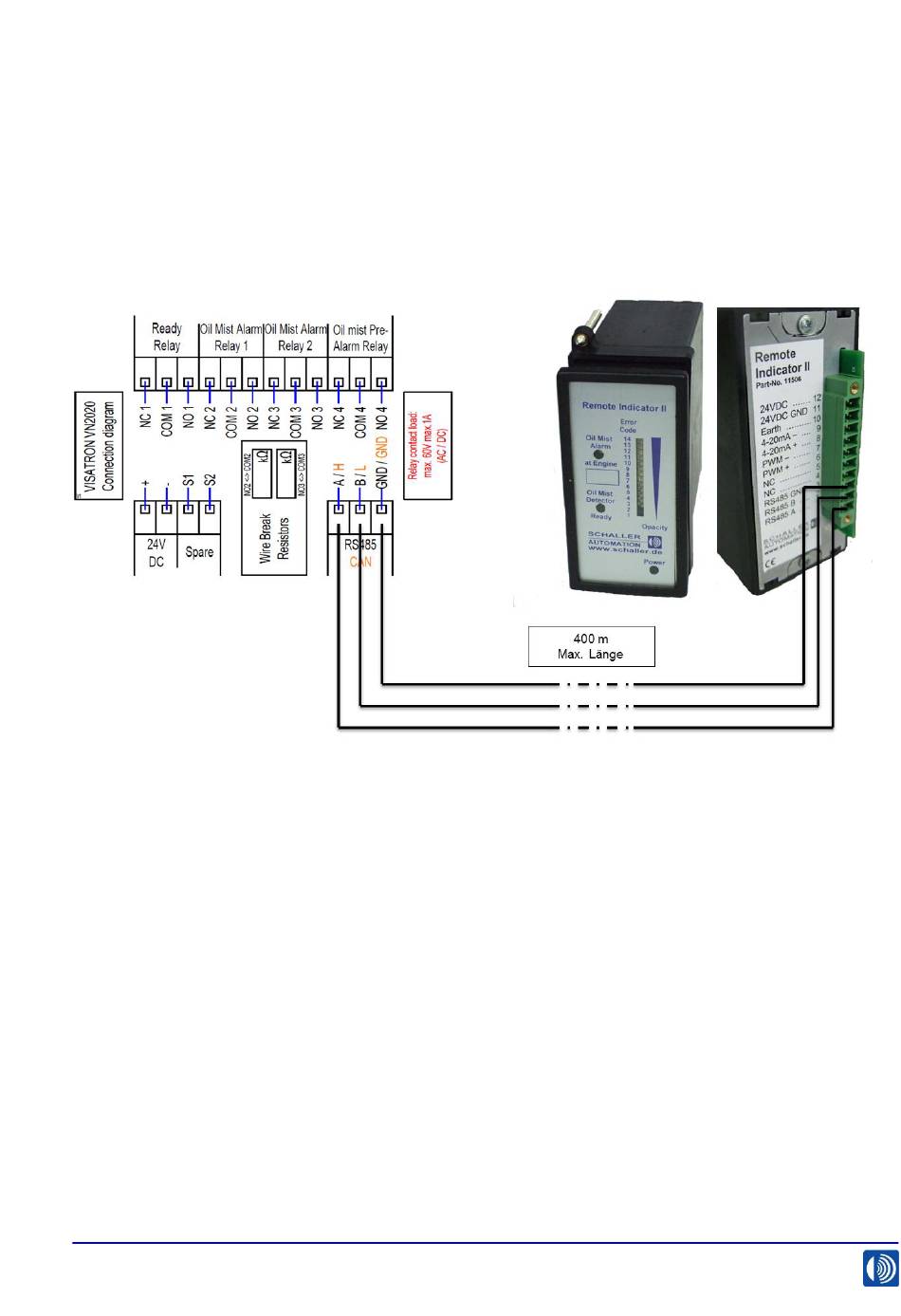

Abbildung 53: Verdrahtungsplan VN2020 mit Remote Indicator II
