Betriebsanleitung VISATRON VN2020

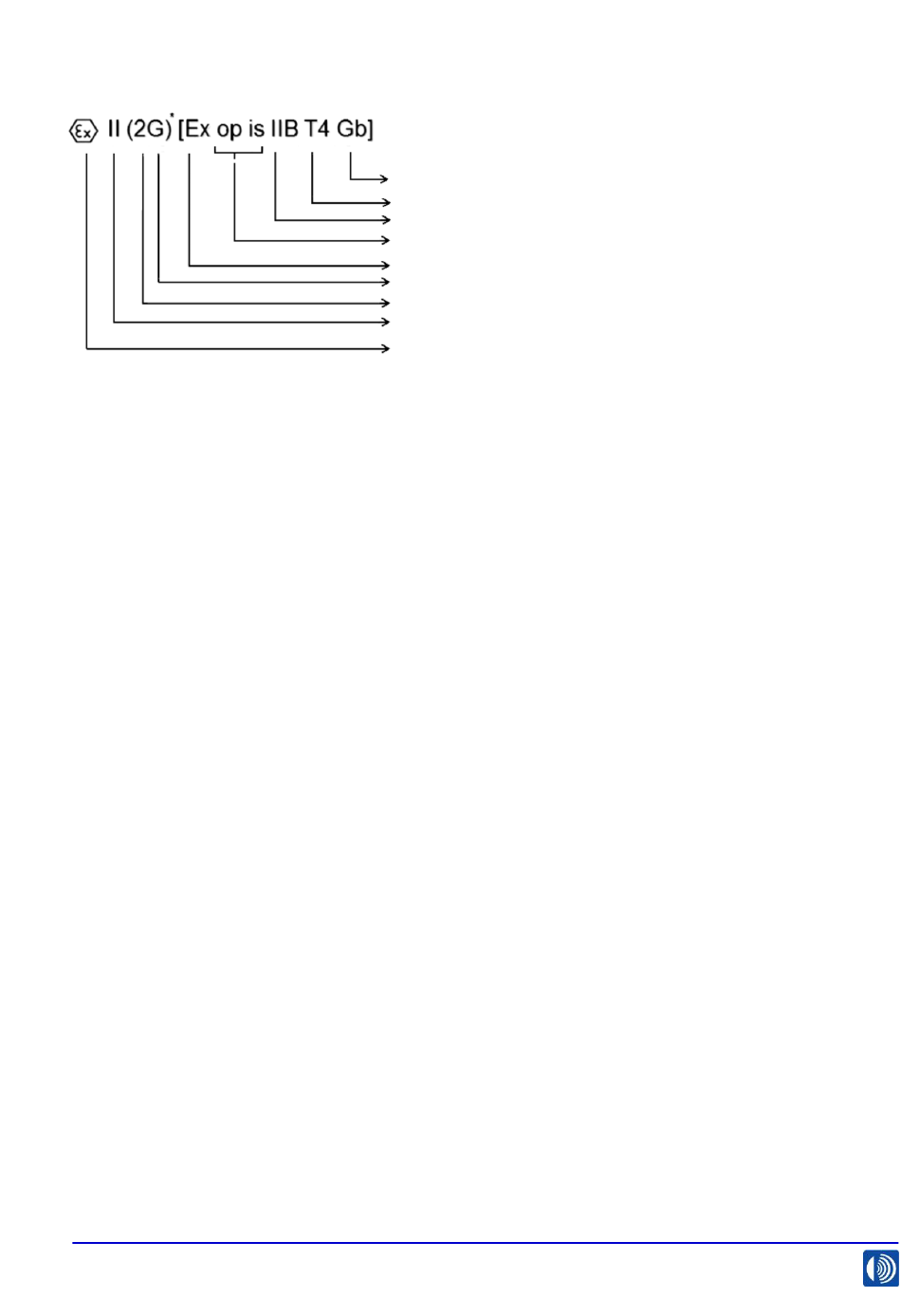

Der Ölnebeldetektor erfüllt die Klassifikation II (2G) [Ex op is IIB T4 Gb].
*The brackets indicate, that the device is installed outside the hazardous area () but emits optical radiation into an
hazard zone [ ].
Beide Geräte sind mit einem Messaufsatz (3) ausgestattet, der mit einer optischen Messstrecke
unter dem Kontrolldeckel (4) sowie einer LED-Anzeige (8) zur Anzeige sämtlicher wichtiger
Informationen für den Benutzer unter normalen Betriebsbedingungen beinhaltet. Der Mess-
aufsatz (3) ist über eine Montageplatte vibrationsgeschützt an der Grundplatte befestigt (1).
Über den erzeugten Unterdruck am Gerät wird ölnebelhaltige Kurbelgehäuseatmosphäre aus
den Kurbelgehäuse über die Motorwandverschraubungen angesaugt. Über die Sammelrohre
gelangt der Ölnebel in den Messaufsatz. Dort wird in der optischen Messstrecke die
Ölnebelkonzentration gemessen. Anschließend wird der Ölnebel wieder über die Abgasleitung
in das Kurbelgehäuse zurückgeführt.
Der Unterdruck für das Ansaugsystem wird durch eine nach dem Venturi-Prinzip arbeitende
Luftstrahlpumpe (11) erzeugt. Die elektrische Einspeisung ist in einem Klemmenkasten (10)
vorgesehen.
SCHALLER AUTOMATION
Industrielle Automationstechnik GmbH & Co. KG
+5°≤+70°C
Equipment Protection Level
Temperature Class (Maximum Surface Temperature) T4=135°
Gas Group-Ethylene (Classified according to the ignitability)
Protection Concept: Intrinsically safe Optical Radiation
Explosion protection Symbol
Type of explosive athmosphere (G=Gas)
Equipment Category (Category 2, High protection, one fault)
Equipment Group (II: non Mining)
EU Explosive Athmosphere Symbol
66440 Blieskastel / Saarland / Deutschland / Industriering 14 / Postfach 1280
T
el. +49(0)6842-508-0 / Fax -260 / eMail: info@schaller.de /
www.schaller-automation.com
V1.0 12/2019 D
Seite 14 von 94
