Betriebsanweisung
Multisensor-Ölnebeldetektorsystem VISATRON
6.2 Mechanische Montage
6.2.1 Mechanische Montage der Sensoreinheit
Die Grundplatte der Sensoreinheit muss vertikal (Abbildung 4) an der Motorwand montiert
werden.
Die zulässige Montagetoleranz beträgt +/- 3 Grad Abweichung von der vertikalen
Ausrichtung.
Zur Montage der Sensoreinheit wird die Motorwandverschraubung mit einem 30-mm-
Schlüssel in das Gewinde an der Motorwand geschraubt und vertikal ausgerichtet.
Anschließend wird die Verschraubung mit der großen Sechskantmutter gesichert (46-mm-
Schlüssel, Drehmoment 110 Nm).
Anschließend wird die Sensoreinheit mit 2 Schrauben über die Grundplatte an die
Motorwandverschraubung geschraubt.
• Es muss sichergestellt sein, dass der Ansaugverteiler nicht mit
rotierenden oder sich bewegenden Motorteilen interferiert.
• Es muss sichergestellt sein, dass sich die Ansaugposition neben
Bereichen mit direktem Spritzöl befindet, z. B. verursacht durch die Lager
oder vom Kolben zurückfließendes Kühlöl.
• Den Sensor nicht bei laufendem Motor öffnen (durch Entfernen der 4
Grundplattenschrauben). Explosive Luft kann aus dem Motor austreten
und zu Explosionsgefahr führen.
Sensor Unit
Sensor Unit base plate

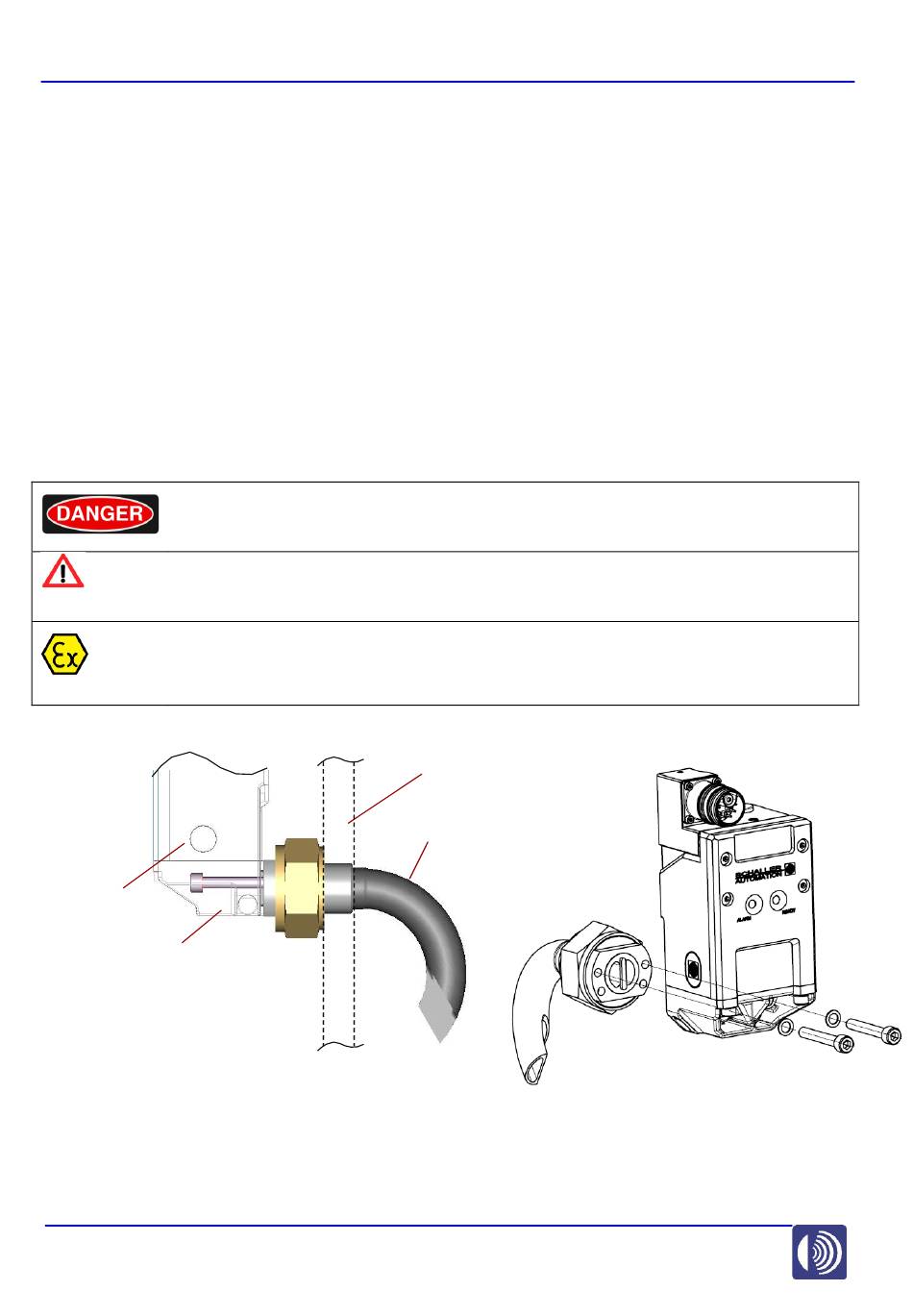

Abbildung 4: VISATRON
Sensoreinheit
SCHALLER AUTOMATION
Industrielle Automationstechnik GmbH & Co. KG
engine wall
suction manifold
®
plus
plus
VN301
/VN301
EX Ansaugsystem mit Ansaugverteiler und Grundplatte für
66440 Blieskastel / Saarland / Deutschland / Industriering 14 / Postfach 1280
Tel. +49(0)6842-508-0 / Fax -260 / eMail: info@schaller.de /www.schaller-automation.com
®
plus
plus
VN301
/ VN301
EX
01/2021
Seite 13
