Betriebsanleitung VISATRON VN2020
7.

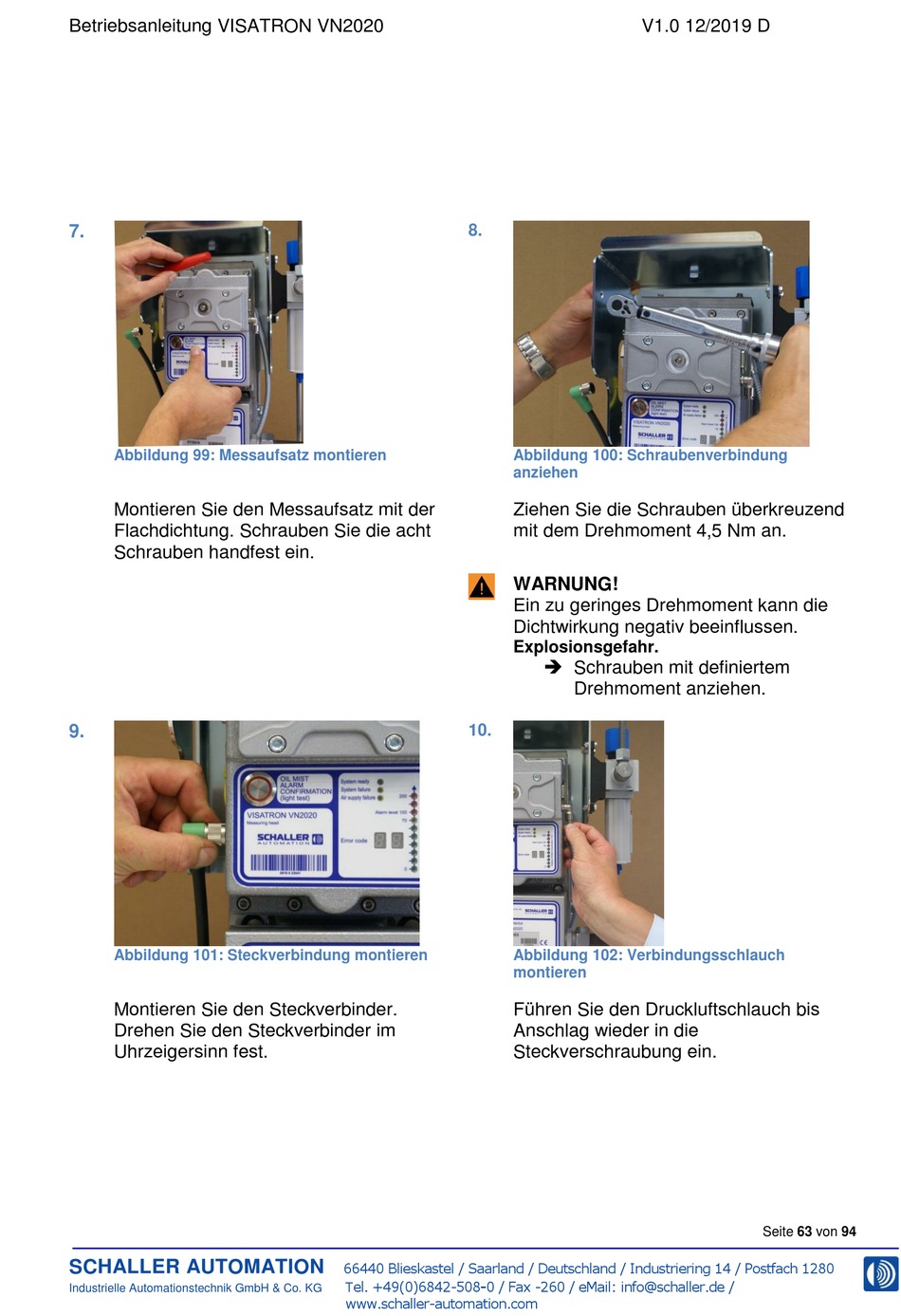

Abbildung 99: Messaufsatz montieren
Montieren Sie den Messaufsatz mit der
Flachdichtung. Schrauben Sie die acht
Schrauben handfest ein.
9.
Abbildung 101: Steckverbindung montieren
Montieren Sie den Steckverbinder.
Drehen Sie den Steckverbinder im
Uhrzeigersinn fest.
SCHALLER AUTOMATION
Industrielle Automationstechnik GmbH & Co. KG
8.
Abbildung 100: Schraubenverbindung
anziehen
Ziehen Sie die Schrauben überkreuzend
mit dem Drehmoment 4,5 Nm an.
WARNUNG!
Ein zu geringes Drehmoment kann die
Dichtwirkung negativ beeinflussen.
Explosionsgefahr.
10.
Abbildung 102: Verbindungsschlauch
montieren
Führen Sie den Druckluftschlauch bis
Anschlag wieder in die
Steckverschraubung ein.
66440 Blieskastel / Saarland / Deutschland / Industriering 14 / Postfach 1280
T
el. +49(0)6842-508-0 / Fax -260 / eMail: info@schaller.de /
www.schaller-automation.com
V1.0 12/2019 D
Schrauben mit definiertem
Drehmoment anziehen.
Seite 63 von 94
