Betriebsanleitung VISATRON VN2020
17.

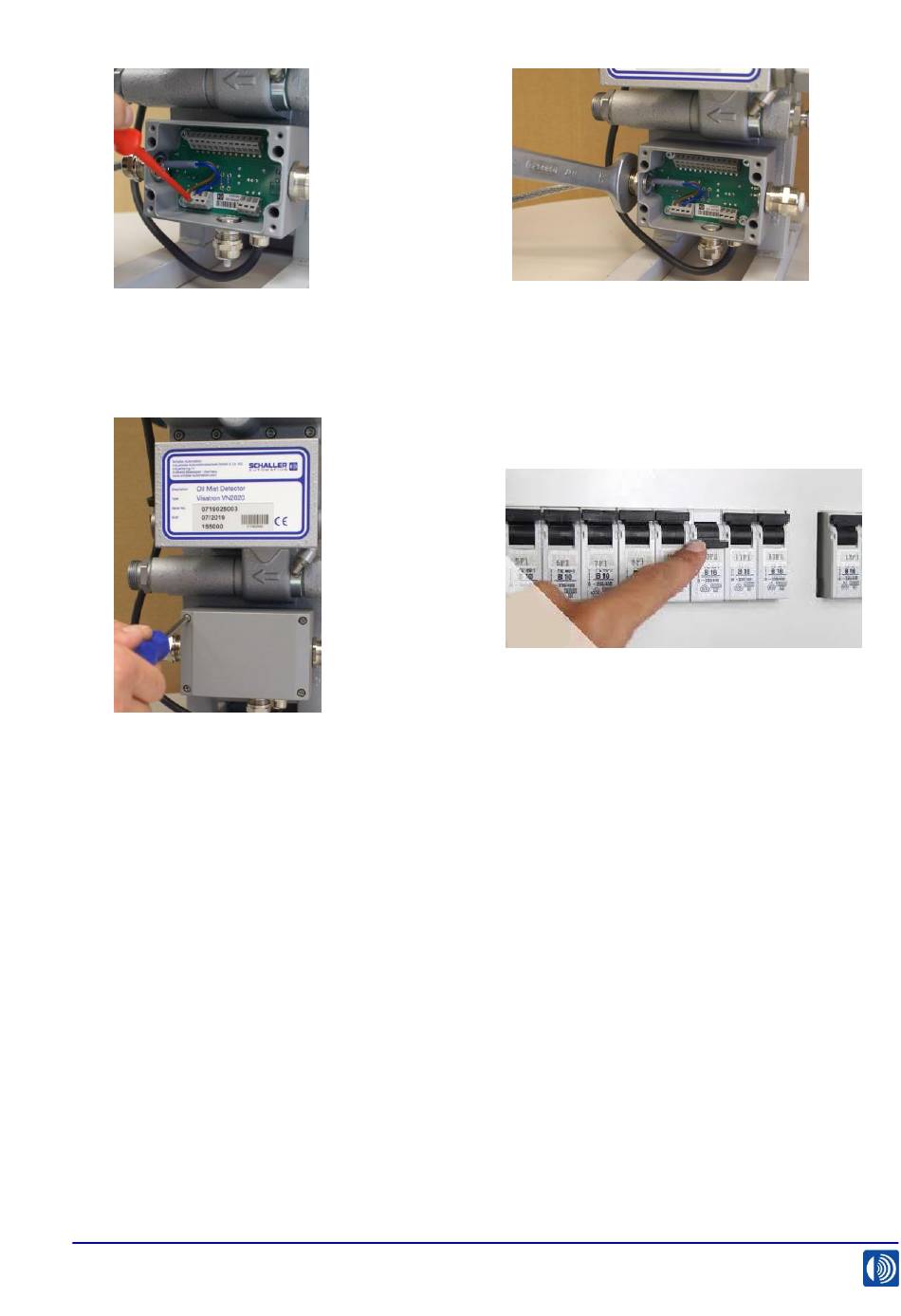

Abbildung 140: Litzen auflegen
Legen Sie die Litzen entsprechend dem
Schaltplan im Deckel auf.
19.
Abbildung 142: Deckel montieren
Montieren Sie den Deckel des
Klemmenkastens. Ziehen Sie die vier
Schrauben an.
SCHALLER AUTOMATION
Industrielle Automationstechnik GmbH & Co. KG
18.
Abbildung 141: Kabelverschraubungen
anziehen
Ziehen Sie die Kabelverschraubungen
an. Achten Sie darauf, dass sich die
Leitung dabei nicht mitdreht.
20.
Abbildung 143: Spannungsversorgung
einschalten
Schalten Sie die Spannungsversorgung
des Ölnebeldetektors wieder ein.
66440 Blieskastel / Saarland / Deutschland / Industriering 14 / Postfach 1280
T
el. +49(0)6842-508-0 / Fax -260 / eMail: info@schaller.de /
www.schaller-automation.com
V1.0 12/2019 D
Seite 73 von 94
