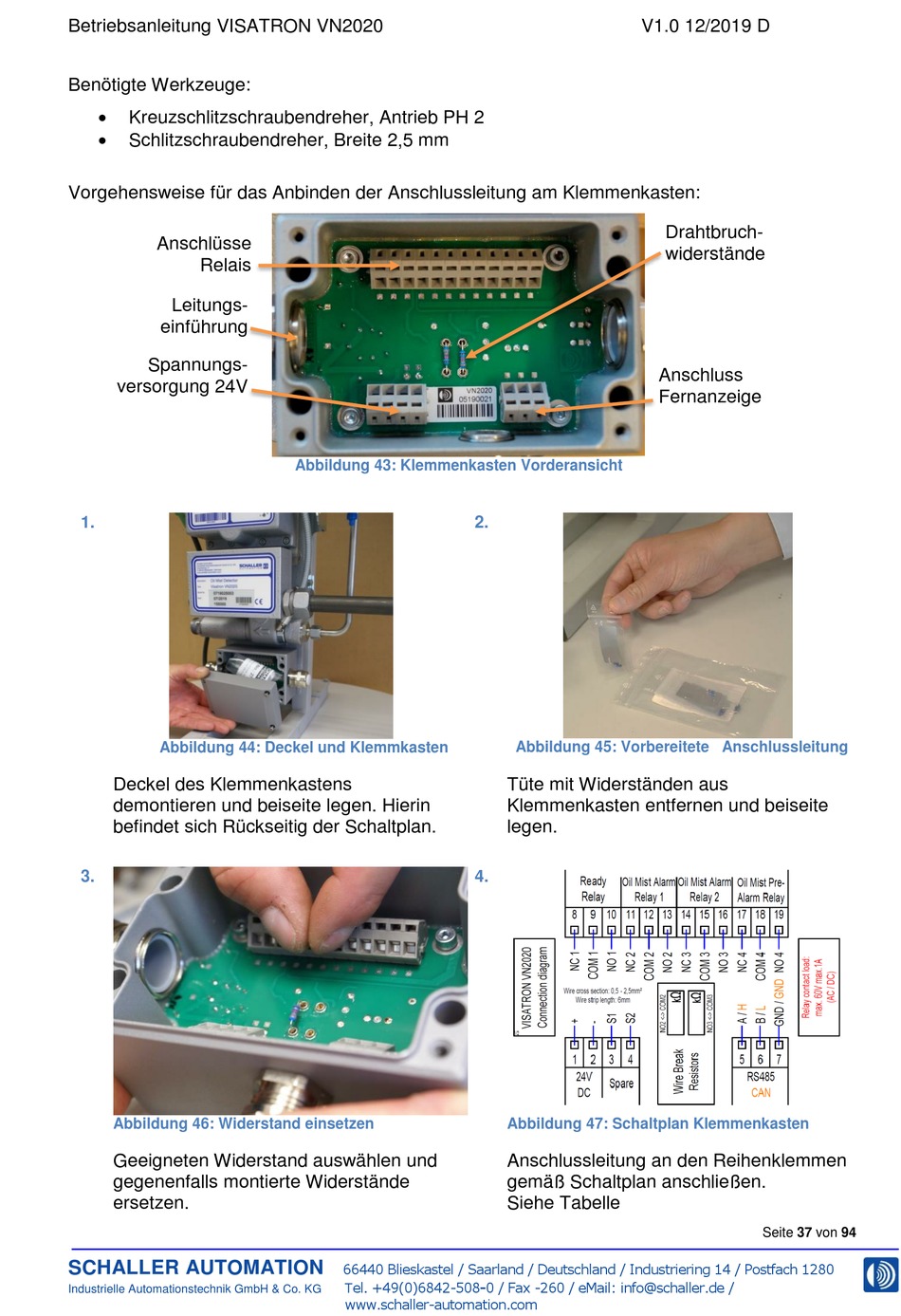

Betriebsanleitung VISATRON VN2020
Benötigte Werkzeuge:
Kreuzschlitzschraubendreher, Antrieb PH 2
Schlitzschraubendreher, Breite 2,5 mm
Vorgehensweise für das Anbinden der Anschlussleitung am Klemmenkasten:
Anschlüsse
Relais
Leitungs-
einführung
Spannungs-
versorgung 24V
1.
Abbildung 44: Deckel und Klemmkasten
Deckel des Klemmenkastens
demontieren und beiseite legen. Hierin
befindet sich Rückseitig der Schaltplan.
3.
Abbildung 46: Widerstand einsetzen
Geeigneten Widerstand auswählen und
gegenenfalls montierte Widerstände
ersetzen.
SCHALLER AUTOMATION
Industrielle Automationstechnik GmbH & Co. KG
Abbildung 43: Klemmenkasten Vorderansicht
66440 Blieskastel / Saarland / Deutschland / Industriering 14 / Postfach 1280
T
el. +49(0)6842-508-0 / Fax -260 / eMail: info@schaller.de /
www.schaller-automation.com
V1.0 12/2019 D
2.
Abbildung 45: Vorbereitete Anschlussleitung
Tüte mit Widerständen aus
Klemmenkasten entfernen und beiseite
legen.
4.
Abbildung 47: Schaltplan Klemmenkasten
Anschlussleitung an den Reihenklemmen
gemäß Schaltplan anschließen.
Siehe Tabelle
Drahtbruch-
widerstände
Anschluss
Fernanzeige
Seite 37 von 94
