Betriebsanleitung VISATRON VN2020
7.11.
Erneute Inbetriebnahme
Im Falle eines Ölnebelalarmes muss der Alarm am Ölnebeldetektor manuell in den
betriebsbereiten Zustand rückgesetzt werden.
Setzen Sie den Ölnebeldetektor über den Reset-Taster nur zurück, wenn Sie sich vorher
vergewissert haben, dass keine hohe Ölnebelkonzentration mehr im Kurbelgehäuse
vorliegt oder sobald sich die Ölnebelkonzentration unterhalb der angezeigten
Alarmgrenze befindet.
8. Bedienung und Anwendung
8.1. Anzeige
Bei einer hohen Ölnebelkonzentration steigt die LED-Anzeige an und bei 70 % Opazität der
eingestellten Alarmschwelle leuchtet die LED „Oil Mist Alarm" (Ölnebelalarm) auf. Bei 100%
Opazität, in Bezug auf die eingestellte Alarmschwelle, beginnt die LED „Oil Mist Alarm" zu
blinken. Geht die Opazität später zurück, wird der Alarmzustand gespeichert.
leuchtet

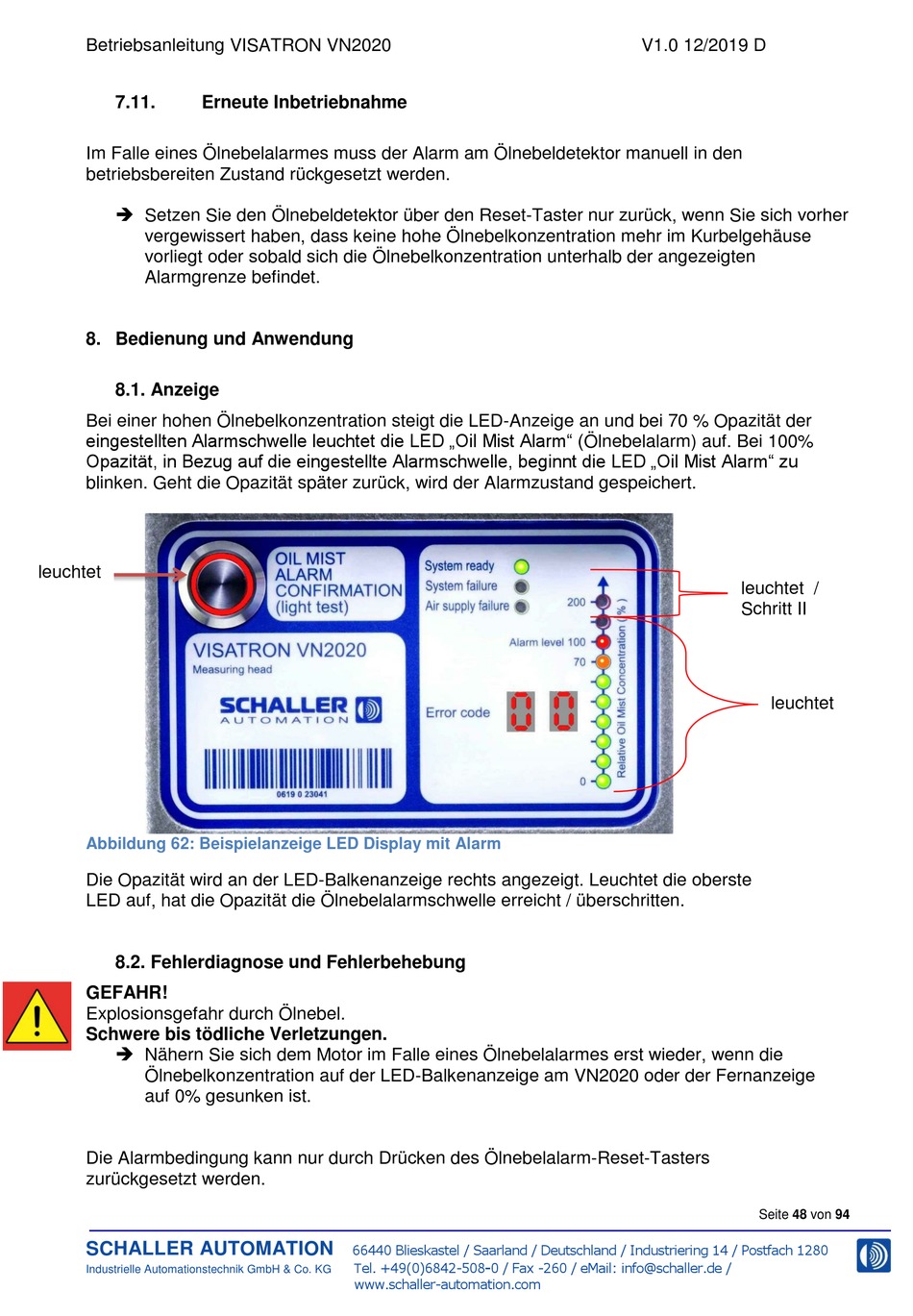

Abbildung 62: Beispielanzeige LED Display mit Alarm
Die Opazität wird an der LED-Balkenanzeige rechts angezeigt. Leuchtet die oberste
LED auf, hat die Opazität die Ölnebelalarmschwelle erreicht / überschritten.
8.2. Fehlerdiagnose und Fehlerbehebung
GEFAHR!
Explosionsgefahr durch Ölnebel.
Schwere bis tödliche Verletzungen.
Nähern Sie sich dem Motor im Falle eines Ölnebelalarmes erst wieder, wenn die
Ölnebelkonzentration auf der LED-Balkenanzeige am VN2020 oder der Fernanzeige
auf 0% gesunken ist.
Die Alarmbedingung kann nur durch Drücken des Ölnebelalarm-Reset-Tasters
zurückgesetzt werden.
SCHALLER AUTOMATION
Industrielle Automationstechnik GmbH & Co. KG
66440 Blieskastel / Saarland / Deutschland / Industriering 14 / Postfach 1280
el. +49(0)6842-508-0 / Fax -260 / eMail: info@schaller.de /
T
www.schaller-automation.com
V1.0 12/2019 D
leuchtet /
Schritt II
leuchtet
Seite 48 von 94
