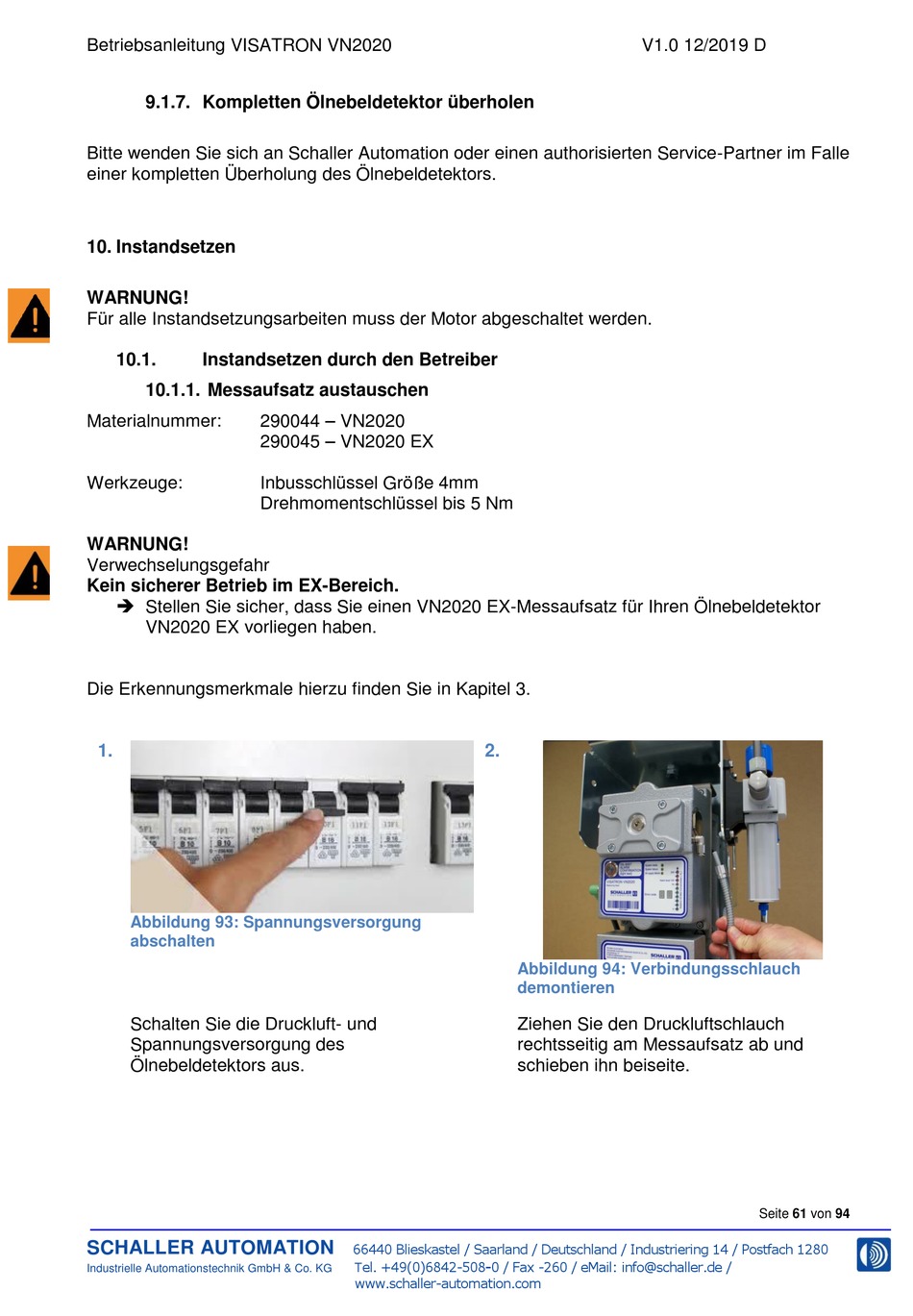

Betriebsanleitung VISATRON VN2020
9.1.7. Kompletten Ölnebeldetektor überholen
Bitte wenden Sie sich an Schaller Automation oder einen authorisierten Service-Partner im Falle
einer kompletten Überholung des Ölnebeldetektors.
10. Instandsetzen
WARNUNG!
Für alle Instandsetzungsarbeiten muss der Motor abgeschaltet werden.
10.1.
Instandsetzen durch den Betreiber
10.1.1. Messaufsatz austauschen
Materialnummer:
Werkzeuge:
WARNUNG!
Verwechselungsgefahr
Kein sicherer Betrieb im EX-Bereich.
Stellen Sie sicher, dass Sie einen VN2020 EX-Messaufsatz für Ihren Ölnebeldetektor
VN2020 EX vorliegen haben.
Die Erkennungsmerkmale hierzu finden Sie in Kapitel 3.
1.
Abbildung 93: Spannungsversorgung
abschalten
Schalten Sie die Druckluft- und
Spannungsversorgung des
Ölnebeldetektors aus.
SCHALLER AUTOMATION
Industrielle Automationstechnik GmbH & Co. KG
290044 – VN2020
290045 – VN2020 EX
Inbusschlüssel Größe 4mm
Drehmomentschlüssel bis 5 Nm
66440 Blieskastel / Saarland / Deutschland / Industriering 14 / Postfach 1280
el. +49(0)6842-508-0 / Fax -260 / eMail: info@schaller.de /
T
www.schaller-automation.com
V1.0 12/2019 D
2.
Abbildung 94: Verbindungsschlauch
demontieren
Ziehen Sie den Druckluftschlauch
rechtsseitig am Messaufsatz ab und
schieben ihn beiseite.
Seite 61 von 94
