1WARNUNG
Da es sich beim beschriebenen Web-IO 4.0 um ein Gerät der Schutzklasse I handelt,
ist der Schutzleiter zwingend an „PE" anzuschließen.

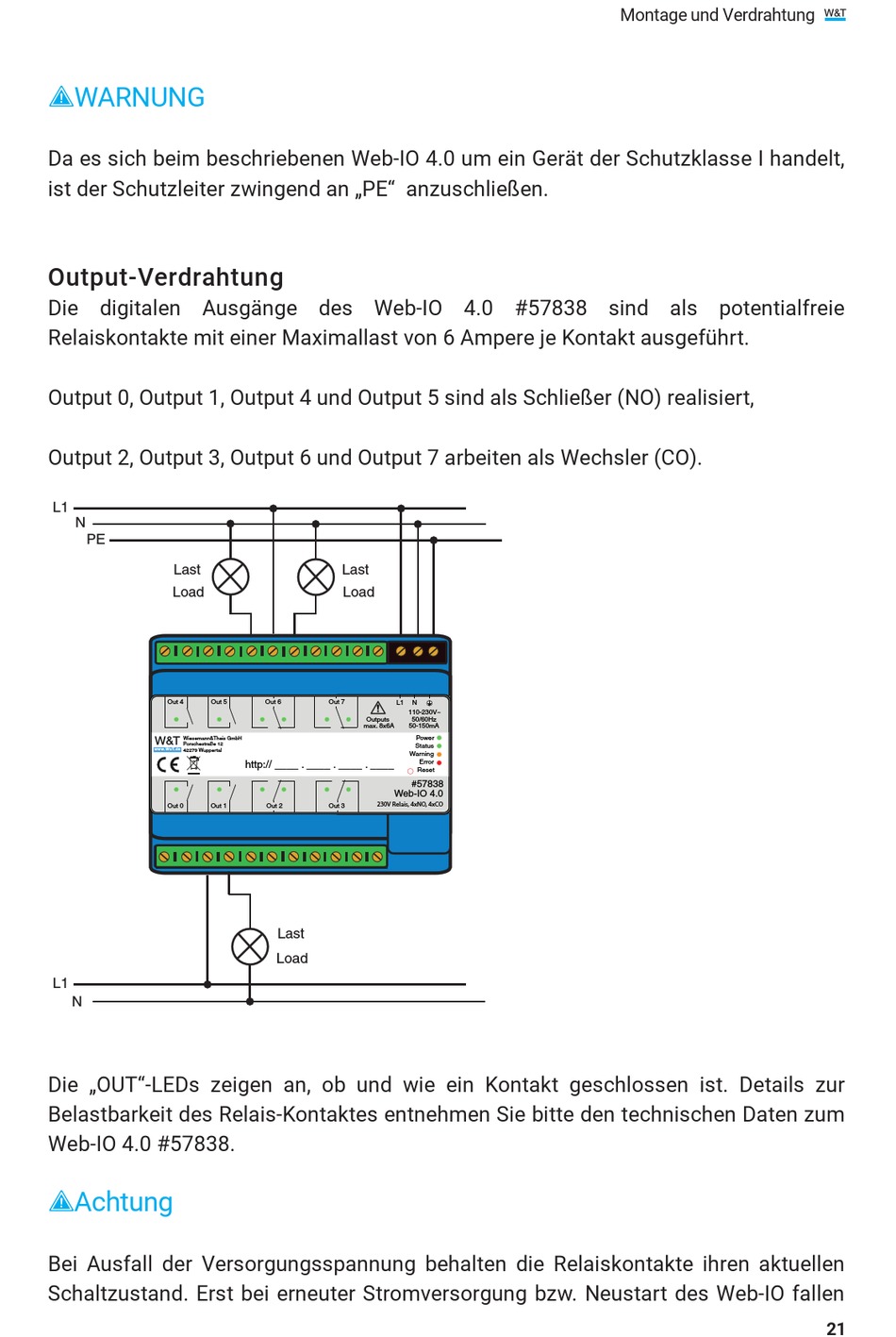

Output-Verdrahtung
Die digitalen Ausgänge des Web-IO 4.0 #57838 sind als potentialfreie
Relaiskontakte mit einer Maximallast von 6 Ampere je Kontakt ausgeführt.
Output 0, Output 1, Output 4 und Output 5 sind als Schließer (NO) realisiert,
Output 2, Output 3, Output 6 und Output 7 arbeiten als Wechsler (CO).
L1
N
PE
Last
Load
Out 4
Out 5
W&T
Wiesemann&Theis GmbH
Porschestraße 12
w w w. Wu T. d e
42279 Wuppertal
Out 0
Out 1
L1
N
Die „OUT"-LEDs zeigen an, ob und wie ein Kontakt geschlossen ist. Details zur
Belastbarkeit des Relais-Kontaktes entnehmen Sie bitte den technischen Daten zum
Web-IO 4.0 #57838.
1Achtung
Bei Ausfall der Versorgungsspannung behalten die Relaiskontakte ihren aktuellen
Schaltzustand. Erst bei erneuter Stromversorgung bzw. Neustart des Web-IO fallen
Last
Load
Out 6
Out 7
L1
N
N
L1
IN
110-230V~
110-230V~
Max.
Outputs
50/60Hz
50/60Hz
250V~
max. 8x6A
50-150mA
50-150mA
Power
Warning
Status
http:// ____ . ____ . ____ . ____
Error
#57838
http://
.
.
Web-IO 4.0
Web-IO #57732
230V Relais, 4xNO, 4xCO
Out 2
Out 3
1x 110-230V~ In, 1x Relais
Last
Load
OUT
16A
Power
W&T
Status
www.WuT.de
Error
Reset
Reset
.
Montage und Verdrahtung
