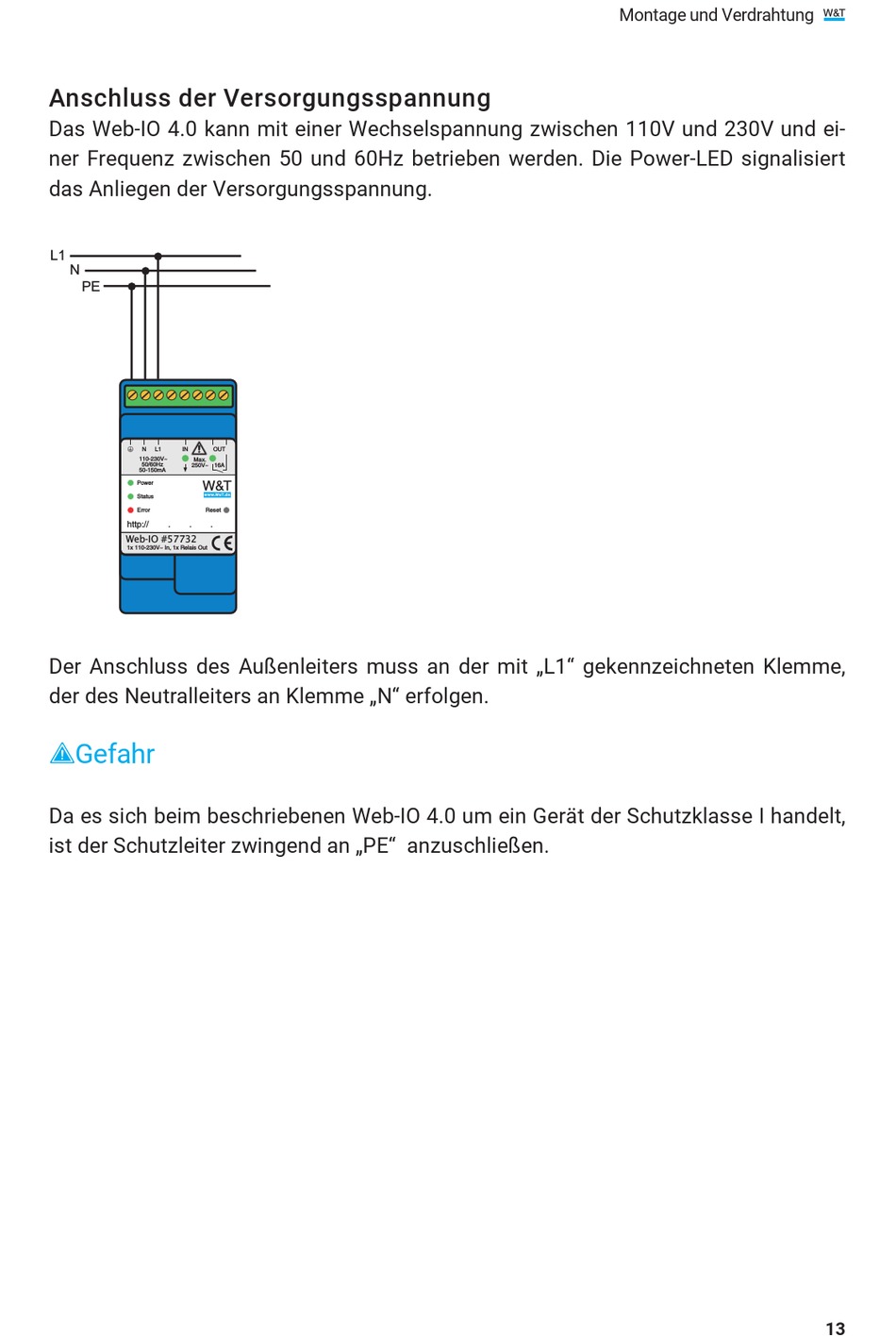

Anschluss der Versorgungsspannung
Das Web-IO 4.0 kann mit einer Wechselspannung zwischen 110V und 230V und ei-
ner Frequenz zwischen 50 und 60Hz betrieben werden. Die Power-LED signalisiert
das Anliegen der Versorgungsspannung.
L1
N
PE
N
L1
IN
OUT
110-230V~
Max.
50/60Hz
250V~
16A
50-150mA
W&T
Power
www.WuT.de
Status
Error
Reset
http://
.
.
.
Web-IO #57732
1x 110-230V~ In, 1x Relais Out
Der Anschluss des Außenleiters muss an der mit „L1" gekennzeichneten Klemme,
der des Neutralleiters an Klemme „N" erfolgen.
1Gefahr
Da es sich beim beschriebenen Web-IO 4.0 um ein Gerät der Schutzklasse I handelt,
ist der Schutzleiter zwingend an „PE" anzuschließen.
Montage und Verdrahtung
13
