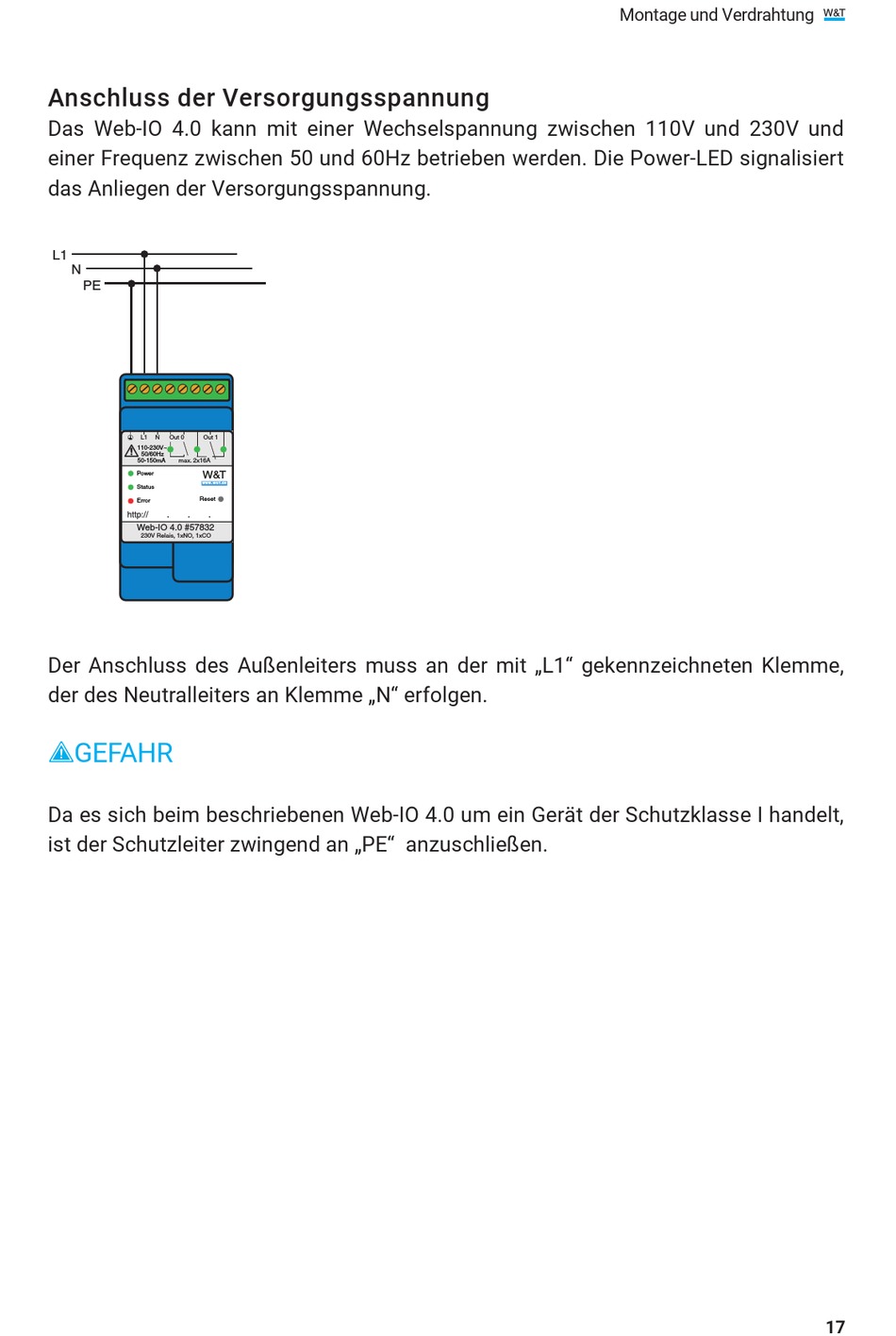

Anschluss der Versorgungsspannung
Das Web-IO 4.0 kann mit einer Wechselspannung zwischen 110V und 230V und
einer Frequenz zwischen 50 und 60Hz betrieben werden. Die Power-LED signalisiert
das Anliegen der Versorgungsspannung.
L1
N
PE
L1
N
Out 0
Out 1
N
L1
IN
OUT
110-230V~
110-230V~
Max.
50/60Hz
50/60Hz
250V~
16A
50-150mA
max. 2x16A
50-150mA
W&T
Power
W&T
Power
w w w. Wu T. d e
Status
www.WuT.de
Status
Reset
Error
Error
Reset
http://
.
.
.
Web-IO 4.0 #57832
Web-IO #57732
230V Relais, 1xNO, 1xCO
1x 110-230V~ In, 1x Relais
Der Anschluss des Außenleiters muss an der mit „L1" gekennzeichneten Klemme,
der des Neutralleiters an Klemme „N" erfolgen.
1GEFAHR
Da es sich beim beschriebenen Web-IO 4.0 um ein Gerät der Schutzklasse I handelt,
ist der Schutzleiter zwingend an „PE" anzuschließen.
Montage und Verdrahtung
17
