Output-Verdrahtung

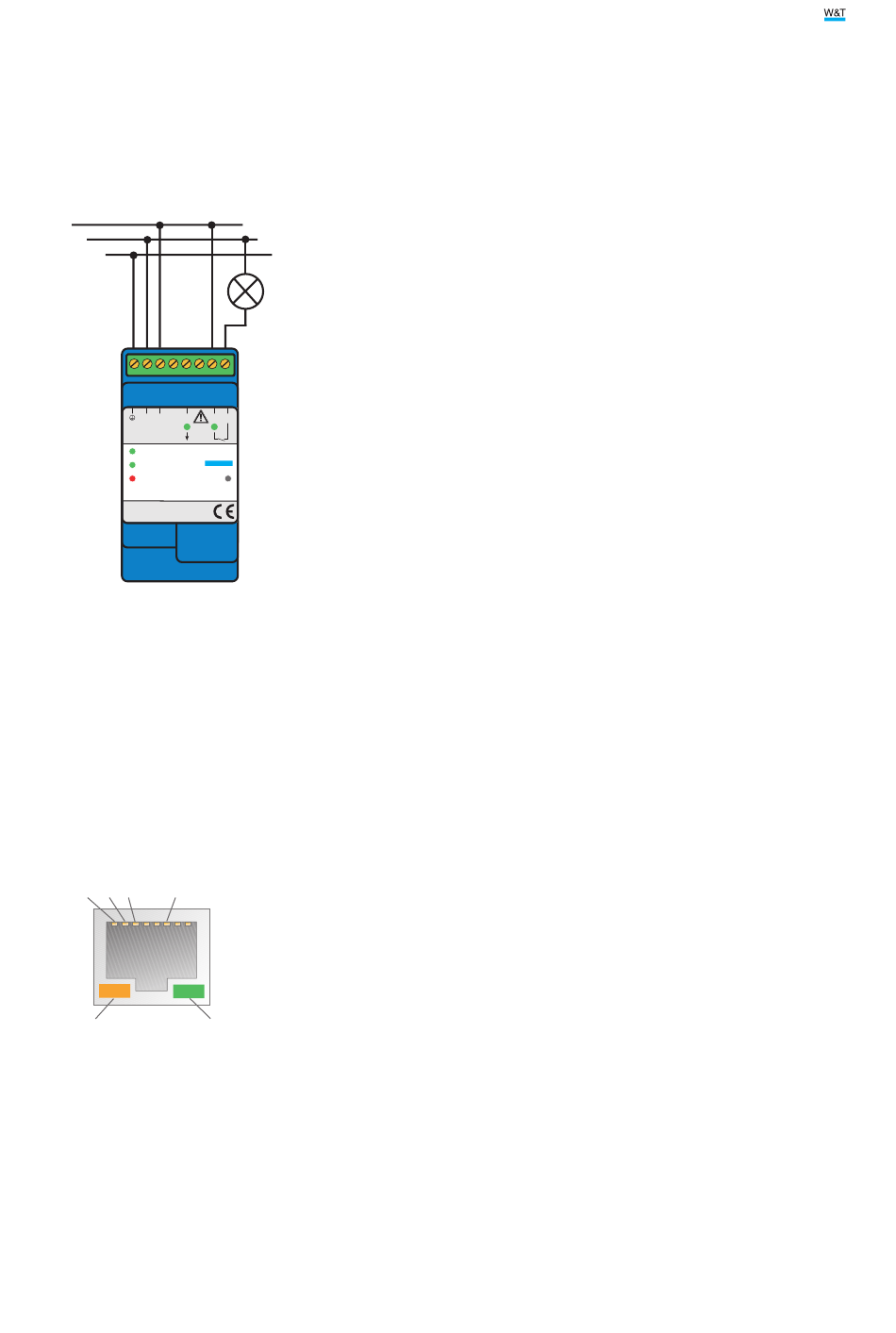

Der digitale Ausgang des Web-IO 4.0 ist als potentialfreier Kontakt realisiert und
kann Lasten mit maximal 16 Ampere Stromaufnahme schalten.
L1
N
PE
N
L1
IN
OUT
110-230V~
Max.
50/60Hz
250V~
16A
50-150mA
W&T
Power
www.WuT.de
Status
Error
Reset
http://
.
.
.
Web-IO #57732
1x 110-230V~ In, 1x Relais Out
Die „OUT"-LED leuchtet, wenn der Kontakt geschlossen ist. Details zur Belastbarkeit
des Relais-Kontaktes entnehmen Sie bitte den technischen Daten zum Web-IO 4.0 .
Netzwerkanschluss
Für den Netzwerkanschluss kann ein geschirmtes Ethernet-Patchkabel (min. CAT5)
mit RJ45-Steckern genutzt werden.
Tx+ Tx- Rx+
Rx-
1 2 3 4 5 6 7 8
RJ45
Speed
Link
Die Montage und Verdrahtung des beschriebenen Web-IO 4.0 muss durch
qualifiziertes Personal erfolgen. Dabei sind die allgemein gültigen Regeln der
Technik und die entsprechend gültigen Vorschriften und Normen zu beachten.
Last
Montage und Verdrahtung
