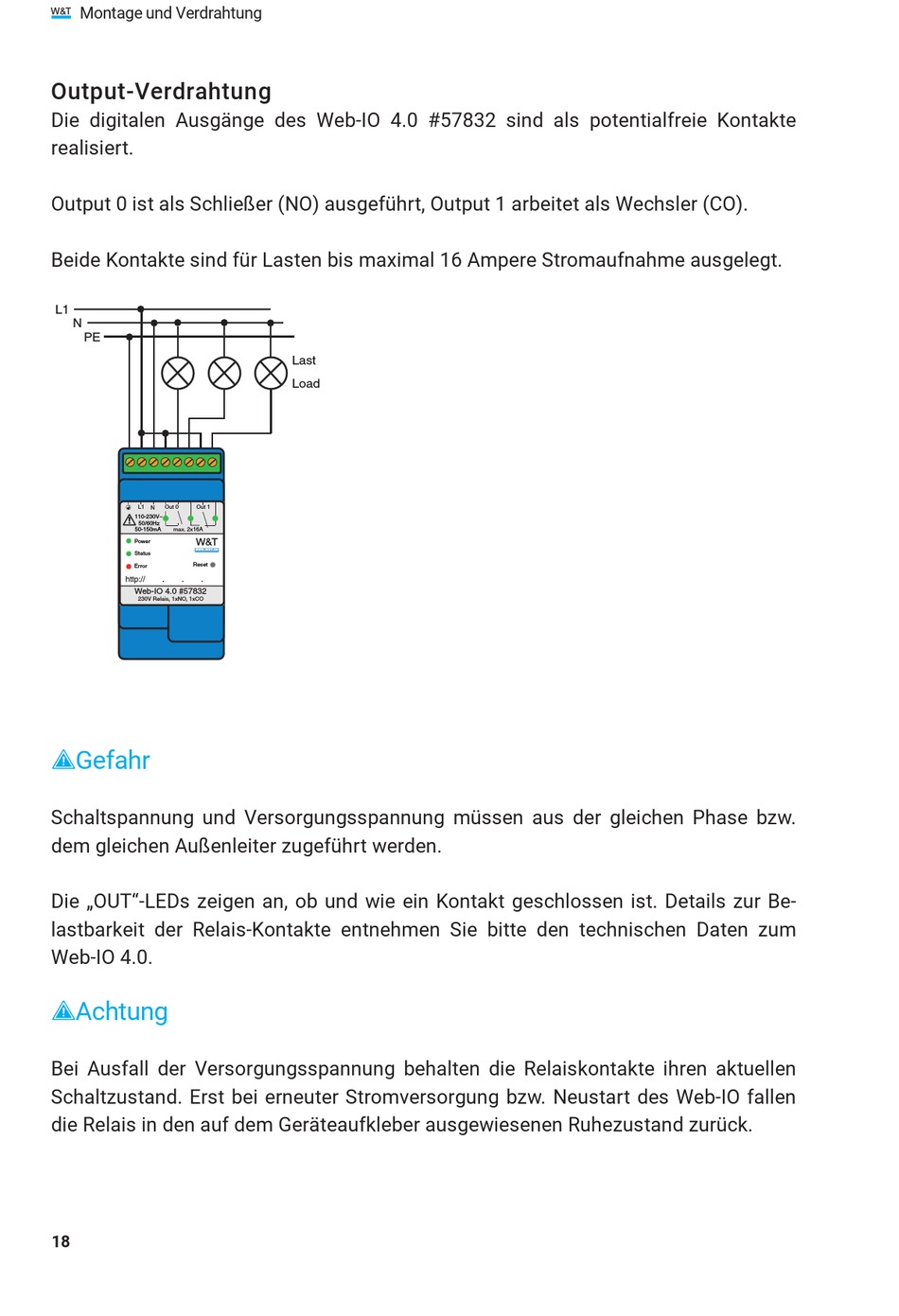

Montage und Verdrahtung
Output-Verdrahtung
Die digitalen Ausgänge des Web-IO 4.0 #57832 sind als potentialfreie Kontakte
realisiert.
Output 0 ist als Schließer (NO) ausgeführt, Output 1 arbeitet als Wechsler (CO).
Beide Kontakte sind für Lasten bis maximal 16 Ampere Stromaufnahme ausgelegt.
L1
N
PE
L1
N
Out 0
Out 1
N
L1
IN
OUT
110-230V~
110-230V~
Max.
50/60Hz
50/60Hz
250V~
16A
50-150mA
max. 2x16A
50-150mA
W&T
Power
W&T
Power
w w w. Wu T. d e
Status
www.WuT.de
Status
Reset
Error
Error
Reset
http://
.
.
.
Web-IO 4.0 #57832
Web-IO #57732
230V Relais, 1xNO, 1xCO
1x 110-230V~ In, 1x Relais
1Gefahr
Schaltspannung und Versorgungsspannung müssen aus der gleichen Phase bzw.
dem gleichen Außenleiter zugeführt werden.
Die „OUT"-LEDs zeigen an, ob und wie ein Kontakt geschlossen ist. Details zur Be-
lastbarkeit der Relais-Kontakte entnehmen Sie bitte den technischen Daten zum
Web-IO 4.0.
1Achtung
Bei Ausfall der Versorgungsspannung behalten die Relaiskontakte ihren aktuellen
Schaltzustand. Erst bei erneuter Stromversorgung bzw. Neustart des Web-IO fallen
die Relais in den auf dem Geräteaufkleber ausgewiesenen Ruhezustand zurück.
