SCX xPOE...
30 / 108
PHOENIX CONTACT
4.2.2.3
Versorgungsspannung
Stellen Sie sicher, dass die Vorsicherung ausgeschaltet und die Zuleitung spannungsfrei
ist.
Schließen Sie die Leiter an.
L(a) = Außenleiter
N(a) = Neutralleiter
PE(a) = Schutzleiter
WARNUNG: Gefährliche Berührungsspannung
Die Anschlüsse L(b), N(b) und PE(b) sind für die Versorgung externer Geräte vorgese-
hen.
Führen Sie die Versorgungsspannung nicht in die Kleinspannungszone innerhalb
der Smart Camera Box.

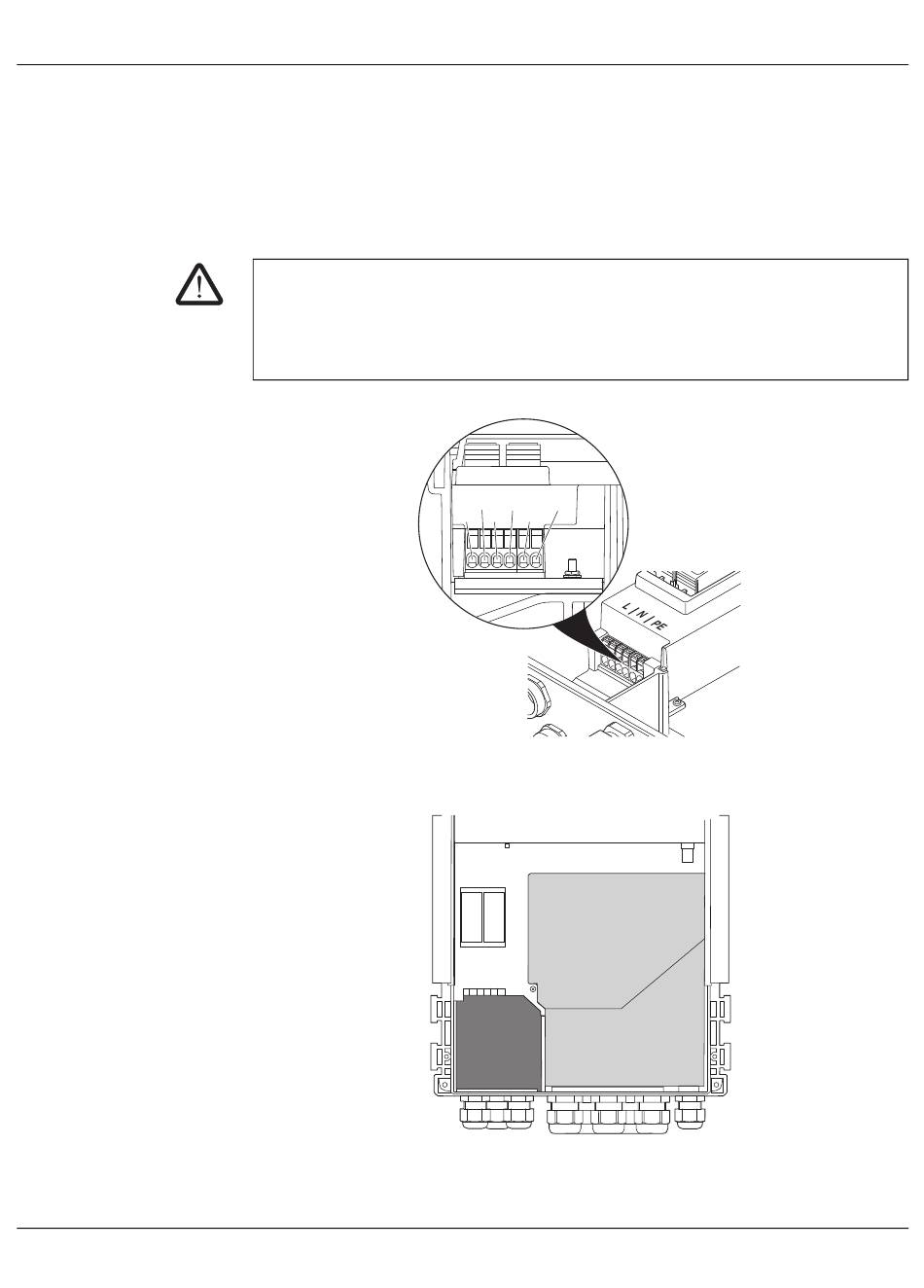

Bild 4-8
Versorgungsspannung anschließen
Bild 4-9

1 = Netzspannungszone / 2 = Kleinspannungszone

L(b)
N(b)
PE(b)
L(a)
N(a)
PE(a)
2
1
109008_de_01
