Einstellen der Timer-Werte
– Maximale Anzahl der aktiven Rapid-Spanning-Tree-Komponenten entlang eines Pfads
vom Root-Switch aus:
(MaxAge / 2) - Hello-Time +1
– 2 x Forward Delay - 1 s ≥ MaxAge
– MaxAge ≥ 2 × Hello-Time + 1 s
Der Wert ((MaxAge / 2) - Hello-Time) für eine Ringtopologie entspricht der maximalen An-
zahl an Komponenten mit aktivem Rapid Spanning Tree.
US1 US2 FAIL
SWITCH 2000
XD1 XG1
US1 GND US2 GND R1 R2
FL SWITCH GHS 12G/8
Ord. No. 29 89 200
X29
MEM
MAC
Address
LNK
X1 X3 X5 X7 X9 X11
X 1 2 3 4 5 6 7 8 9 10 1112
X6 X8 X10 X12
X2 X4
MODE
X30 US1 GND US2 GND UI

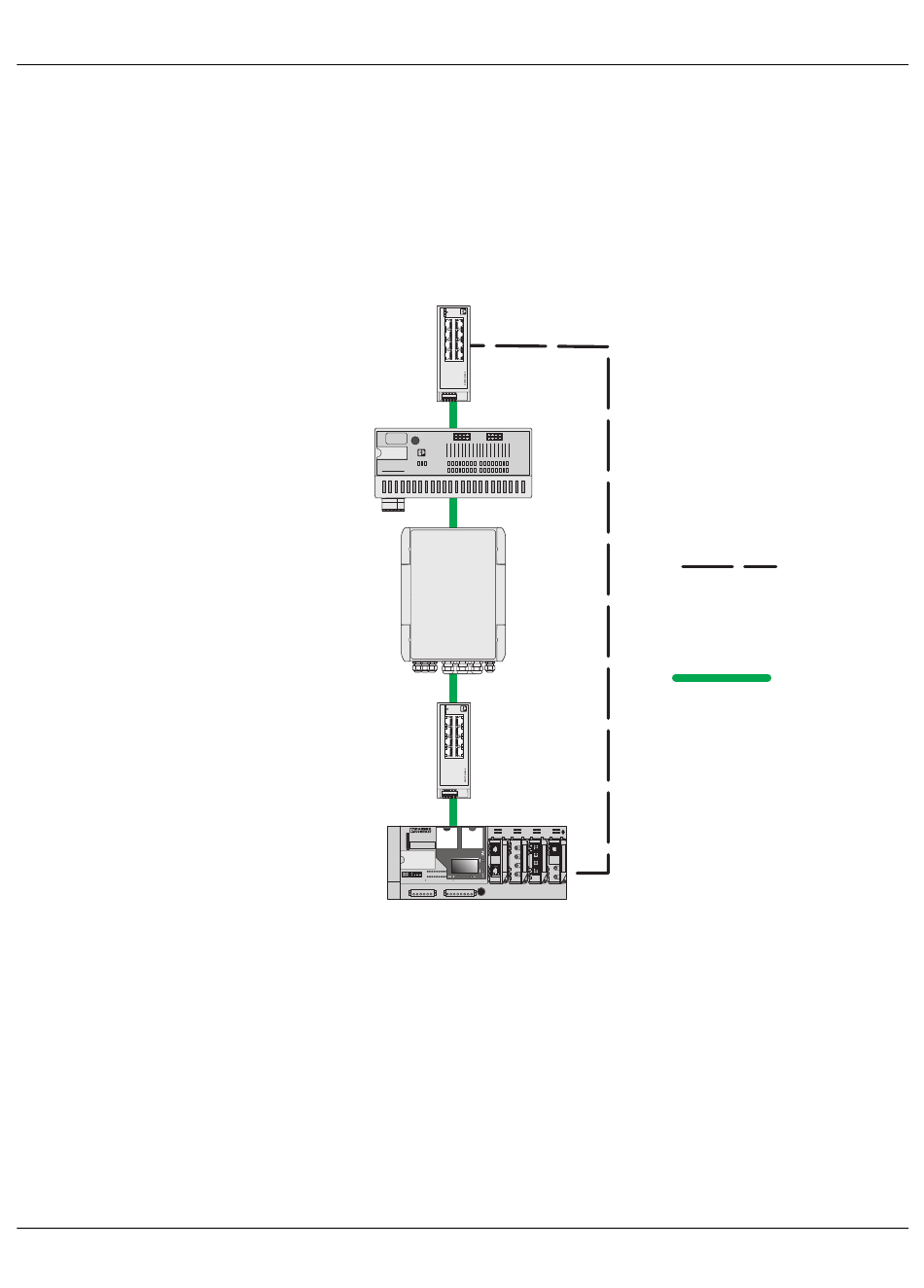

Bild 8-10 Beispiel 1 für den „Relevanten Pfad"
US1
US2 MODE
FAIL US1
XF XF
1 5
XF XF
2 6
XF XF
3 7
XF XF
4 8
XD1
CF0
1 3 5 7 9 11 13 15
XF
2 4 6 8 10 12 14 16
LNK/ACT
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
SPD
US1
US2 MODE
FAIL US1
XF XF
1 5
XF XF
2 6
XF XF
3 7
XF XF
4 8
XD1
US1
US2
FAIL
DI1 DI2 UI
RESET
GNDI X31 UI GNDI DI1 DI2 R1 R2 R3 R4 X32 V.24
Ina tive c connection
Relevant path
for the setting
of the timer values
