Verspleißen und Anschließen
Verspleißen Sie die Fasern in einem Spleißgerät. Beachten Sie die Anwenderdoku-
mentation des Herstellers.
Führen Sie die verspleißten Fasern durch die Spleißkassette.
Legen Sie die Spleißschutzhülsen in den Spleißkamm.
Verrasten Sie die Stecker in den SFP-Modulen.

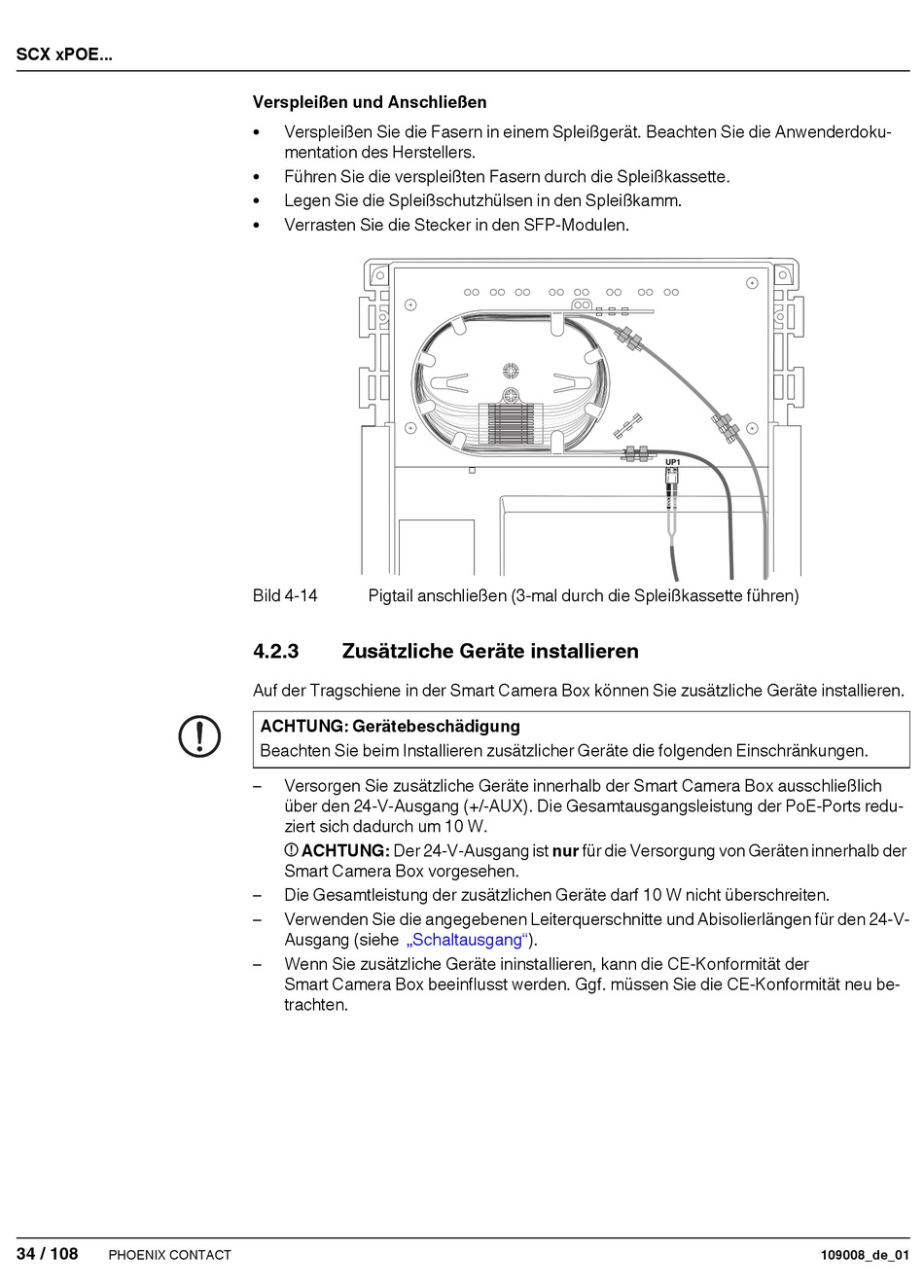

Bild 4-14
Pigtail anschließen (3-mal durch die Spleißkassette führen)
4.2.3
Zusätzliche Geräte installieren
Auf der Tragschiene in der Smart Camera Box können Sie zusätzliche Geräte installieren.
ACHTUNG: Gerätebeschädigung
Beachten Sie beim Installieren zusätzlicher Geräte die folgenden Einschränkungen.
Versorgen Sie zusätzliche Geräte innerhalb der Smart Camera Box ausschließlich
über den 24-V-Ausgang (+/-AUX). Die Gesamtausgangsleistung der PoE-Ports redu-
ziert sich dadurch um 10 W.
 ACHTUNG: Der 24-V-Ausgang ist nur für die Versorgung von Geräten innerhalb der
Smart Camera Box vorgesehen.
Die Gesamtleistung der zusätzlichen Geräte darf 10 W nicht überschreiten.
Verwenden Sie die angegebenen Leiterquerschnitte und Abisolierlängen für den 24-V-
Ausgang (siehe „Schaltausgang").
Wenn Sie zusätzliche Geräte ininstallieren, kann die CE-Konformität der
Smart Camera Box beeinflusst werden. Ggf. müssen Sie die CE-Konformität neu be-
trachten.
