SCX xPOE...
24 / 108
PHOENIX CONTACT
4.1.2
Mastmontage
Verwenden Sie zwei Mastschellen (z. B. SCX-CLAMP...) für Masten mit einem Durchmes-
ser von 50 mm ... 250 mm (Zubehör siehe
•
Die gerippte Seite des Montageadapters zeigt auf Sie zu.
–
Innere Öffnungen für Mastdurchmesser 50 ... 90 mm
–
Äußere Öffnungen für Mastdurchmesser 90 ... 250 mm
•
Montieren Sie den Montageadapter mit zwei Mastschellen.
•
Ziehen Sie die Mastschellen mit dem empfohlenen Drehmoment an (siehe Dokumen-
tation des Herstellers).
•
Setzen Sie die Smart Camera Box von oben auf den Montageadapter, bis sie sicher
einrastet.
•
Prüfen Sie den festen Sitz.
Je nach Einsatzort kann es erforderlich sein, die Smart Camera Box nach dem Einrasten
auszurichten. Ziehen Sie in diesem Fall die Mastschellen nach dem Ausrichten mit dem
empfohlenen Drehmoment an.

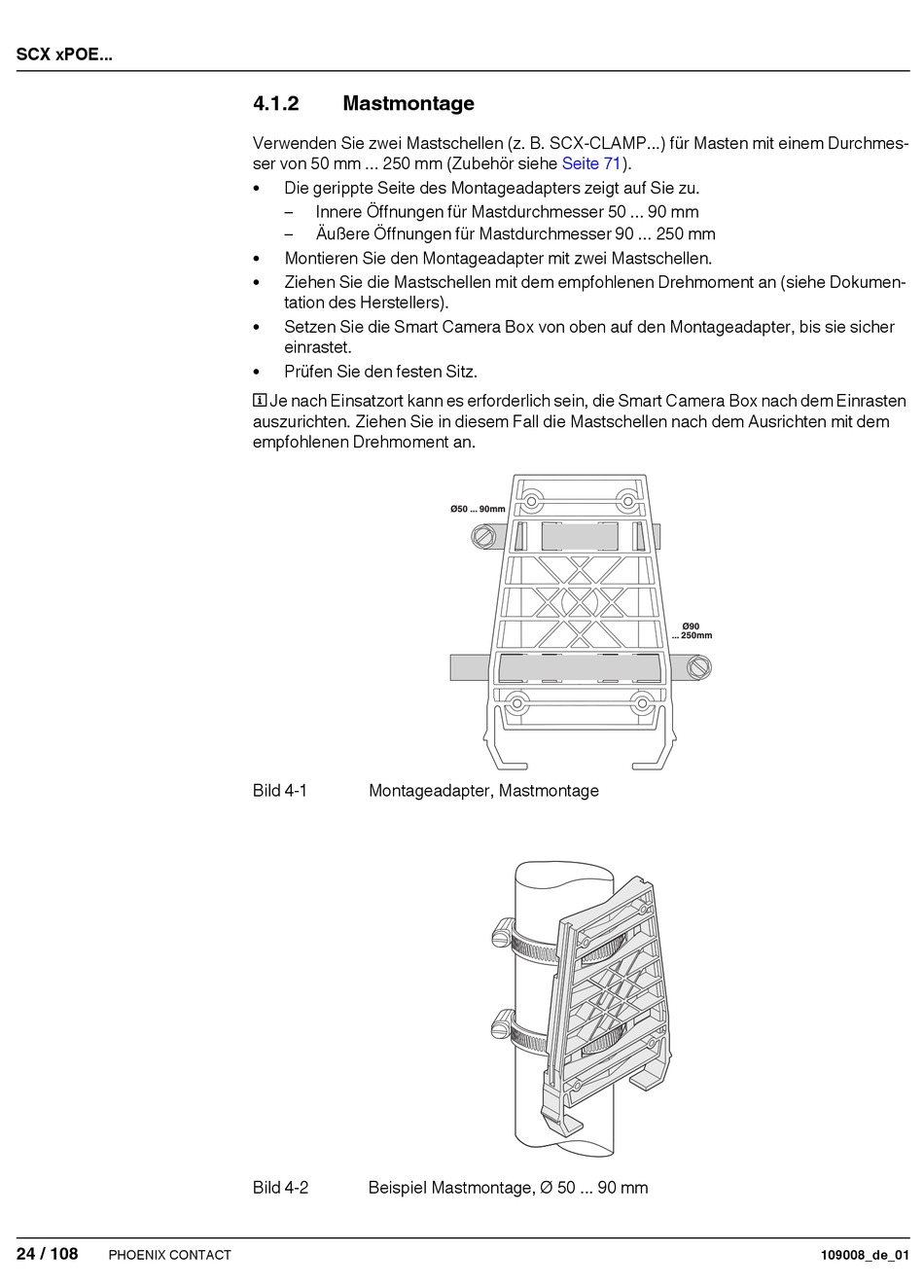

Bild 4-1
Montageadapter, Mastmontage
Bild 4-2
Beispiel Mastmontage, Ø 50 ... 90 mm
Seite
71).
Ø50 ... 90mm
Ø90
... 250mm
109008_de_01
