SCX xPOE...
Configuration, Network Redundancy
RSTP Mode
Large Tree Support
Fast Ring Detection
54 / 108
PHOENIX CONTACT
5.1.4.7
Network Redundancy
RSTP ist ein Protokoll zum Deaktivieren von redundanten Pfaden in lokalen Netzwerken.
–
Allgemeine technische Informationen finden Sie unter
Protocol".
–
Änderungen der Eigenschaften können dazu führen, dass der Rapid Spanning Tree
komplett neu konfiguriert wird.

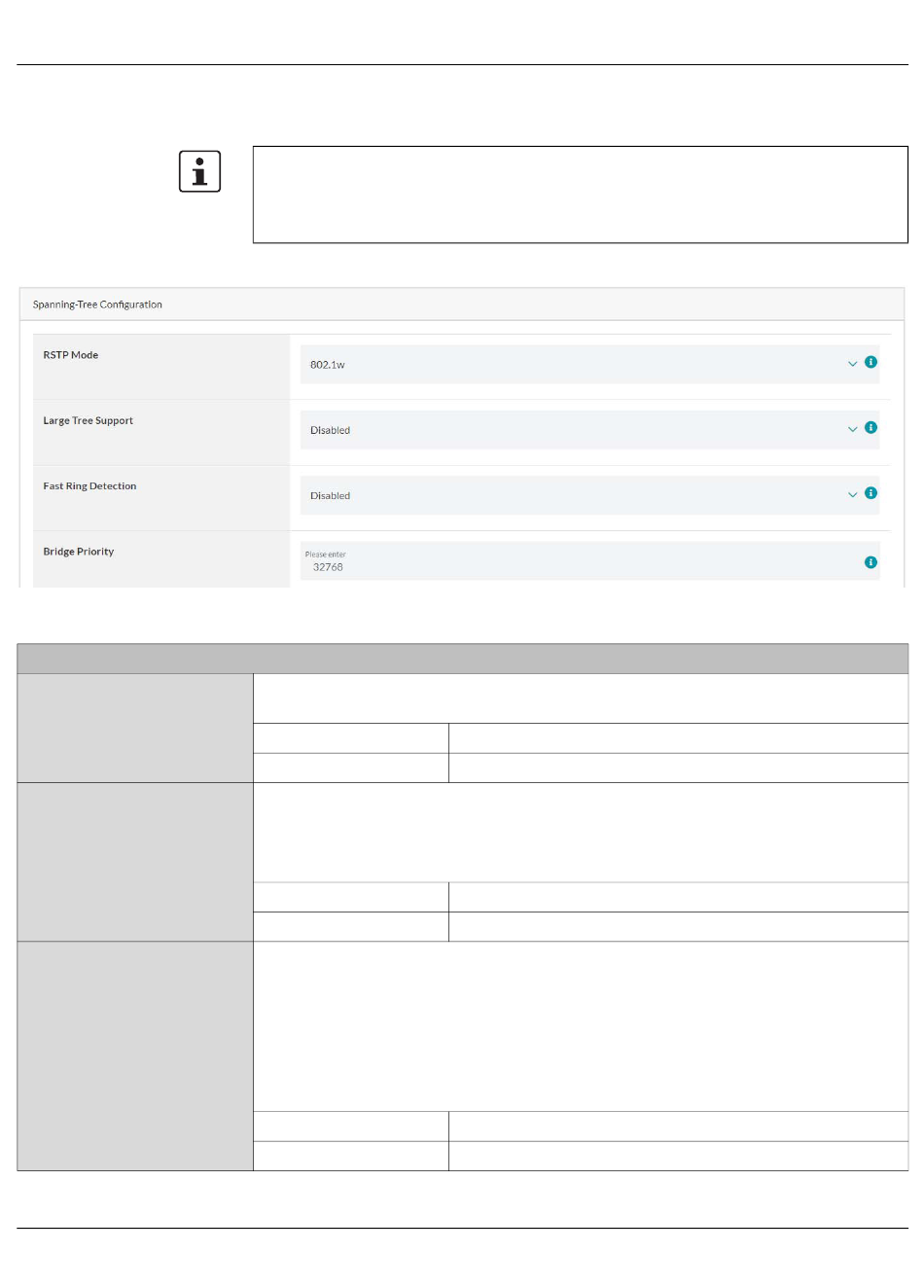

Bild 5-15
Network Redundancy
Aktivieren Sie den RSTP-Modus auf allen Switches, die als RSTP-Komponenten im Netz-
werk betrieben werden sollen.
Disabled
802.1w
Proprietäre Funktion: nur möglich, wenn alle Geräte in der Struktur die Funktion unterstüt-
zen
Bei Large Tree Support ist die redundante Struktur für 28 Switches entlang des relevan-
ten Pfads geeignet. Eine redundante Struktur mit bis zu 57 Geräten ist möglich.
Disabled
Enabled
Proprietäre Funktion: nur möglich, wenn alle Geräte in der Struktur die Funktion unterstüt-
zen
Fast Ring Detection beschleunigt das Umschalten auf einen redundanten Pfad im Fehler-
fall und ermöglicht die einfache Diagnose. Jedem Ring wird eine ID zugewiesen. Diese ID
wird jedem Switch in dem jeweiligen Ring bekannt gemacht. Ein Switch kann gleichzeitig
mehreren unterschiedlichen Ringen angehören.
Umschaltzeit: 500 ms
Disabled
Enabled
Kein RSTP
RSTP aktiv
Kein Large Tree Support
Large Tree Support aktiv
Kein Fast Ring Detection
Fast Ring Detection aktiv
„RSTP - Rapid Spanning Tree
109008_de_01
