Aufbau; Smart Camera Box Mit Lwl-Anschlüssen - Phoenix Contact Smart Camera Box Anwenderhandbuch

SCX xPOE...
21
20
1 MODE Mode-Taster
2 Spleißkamm
3... LEDs siehe
10
11 POE3/4 Power-over-Ethernet-Ports 3 und 4 (nur
SCX 4POE 2LX)
12 POE1/2 Power-over-Ethernet-Ports 1 und 2
13 CONF Lokaler Konfigurations-Port
14 UP1/2 SFP-Slots (SFP-Module als Zubehör
erhältlich)
15 +/- AUX 24 V DC, Schaltausgang, Konfiguration
über Web-based Management
16 Schalter, Gerät Ein/Aus
16 / 108
PHOENIX CONTACT
3.2

Aufbau

3.2.1 SCX xPOE 2LX
24
23
22
19
18

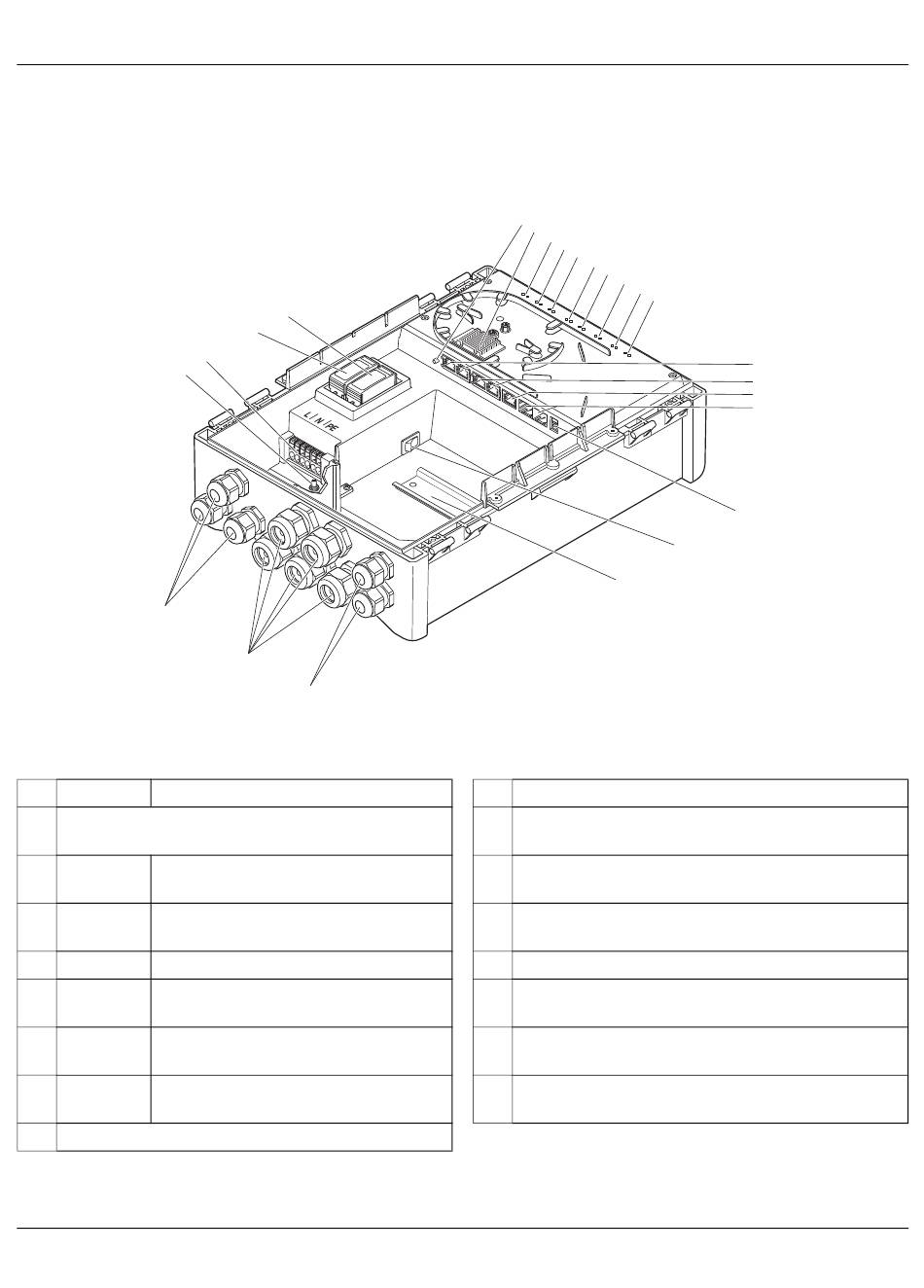

Bild 3-1 Smart Camera Box mit LWL-Anschlüssen
Tabelle 3-2
1
2
3
4
5
6
7
8
9
10
17
17 Tragschiene zum Installieren zusätzlicher Geräte
18 Kabelverschraubung M20 (Daten, Kleinspannungs-
zone, <50 V AC / < 120 V DC)
19 Kabelverschraubung M25 (Daten, Kleinspannungs-
zone, <50 V AC / < 120 V DC)
20 Kabelverschraubung M20 (Versorgung, Netzspan-
nungszone)
21 Erdungsschraube
22 Push-in-Anschluss, Versorgungsspannung,
100 ... 240 V AC
23 Überspannungsschutz, steckbar
24 Überspannungsschutz, steckbar
11
12
13
14
15
16
109008_de_01
