109008_de_01
•
Führen Sie die Fasern ca. 3,5-mal durch die Spleißkassette bis zur Mitte des Spleiß-
kamms.
•
Längen Sie die Fasern entsprechend ab.

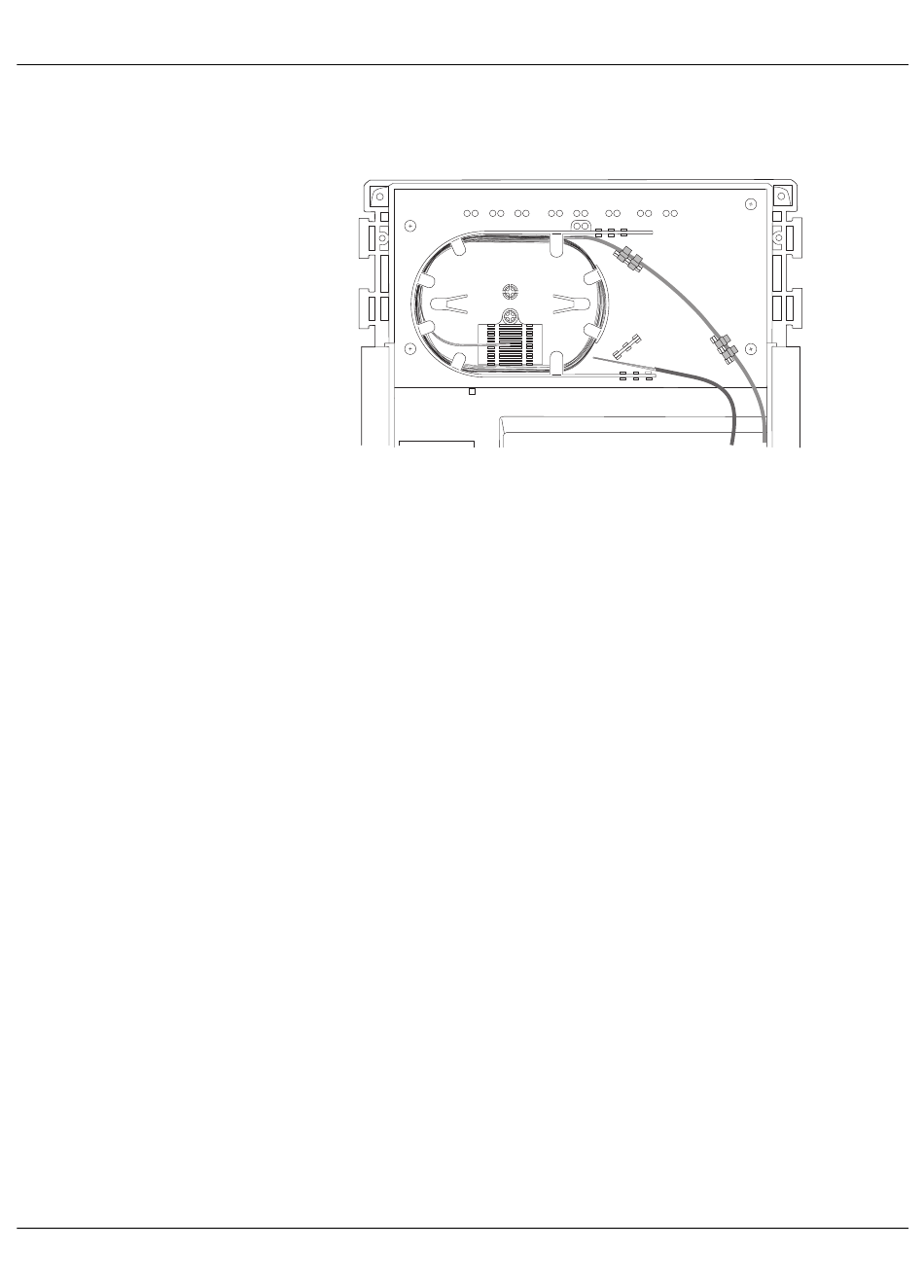

Bild 4-13
3,5-mal durch die Spleißkassette führen
Patch-Kabel vorbereiten
•
Verwenden Sie eines der folgenden Patch-Kabel:
–
FOC-LC:PA-LC:PA-OM4:D01/5, 1115621
–
FOC-LC:PA-LC:PA-OS2:D01/5, 1115626
•
Trennen Sie das Patch-Kabel in der Mitte durch.
•
Entfernen Sie den Außenmantel und das Aramidgarn auf einer Länge von ca.
1400 mm.
•
Entfernen Sie den Mantel der Adern auf einer Länge von ca. 1100 mm.
•
Fixieren Sie die Adern mit den mitgelieferten Kabelbindern an den entsprechenden
Kunststoffstegen.
•
Führen Sie die Fasern ca. 3-mal durch die Spleißkassette bis zur Mitte des Spleiß-
kamms.
•
Längen Sie die Fasern entsprechend ab.
3,5 x
Installieren
33 / 108
