3.2 Hinweise zur Montageanleitung und ersten Inbetriebnahme

Vor der Entnahme der Hebebühne aus der Versandverpackung ist die Montageanleitung durchzulesen und exakt zu befolgen.
Nichtbeachtung führt zu Haftungs- und Gewährleistungsausschluss. Die Erstmontage und Inbetriebnahme hat durch von der
Weber GmbH autorisierte Serviceunternehmen zu erfolgen. Bitte Punkt 4.2 beachten.

3.3 Standortwahl

Die Hebebühne ist für den Aufbau in geschlossenen trockenen Werkstatträumen zugelassen. Eine Verwendung in feuchten und
nassen sowie explosionsgefährdeten Räumen ist nicht zulässig.

3.4 Bodenbeschaffenheit

2-Säulen-Hebebühnen sind auf ebenem Boden aufzustellen. Das Fundament muss der Güte C20/25 entsprechen. Eine
Mindestbetonstärke von 150 mm ohne Estrich oder andere Deckschichten aufweisen und armiert sein. Für die korrekte
Auswahl des Aufstellungsortes und die Sicherstellung der Tragfähigkeit des Bodens ist der Betreiber verantwortlich.
ACHTUNG: Durch Böden, welche die Anforderungen nicht erfüllen, können schwere Sach- und Personenschäden
hervorgerufen werden. Montieren Sie die Säulen nicht auf Asphalt, weichem Estrich oder in der Nähe von Dehnungsfugen.

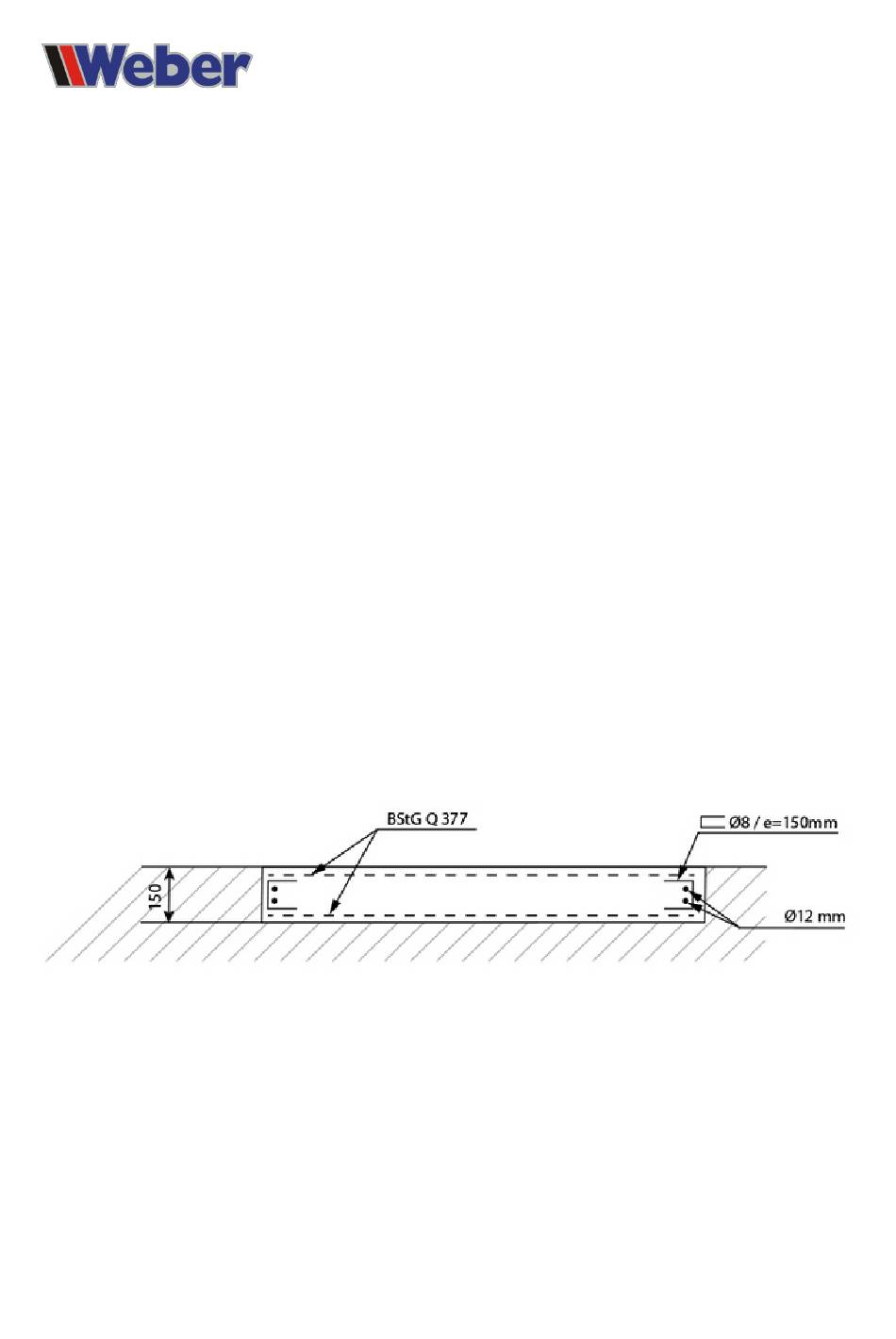

3.5 Fundamentplan

Die Fundamentgründung hat auf frostfreiem Boden nach DIN 1054 zu erfolgen.
Fundamentbreite min:
Fundamentlänge min:
Betonstärke min:
Betongüte min:
Armierung min:
Empfehlenswert:
(bei min. Fundament)

3.6 Vorbereitung der Montage

Zum ermitteln des Standorts der Hebebühne sollten Sie ein Fahrzeug an der gewünschten Arbeitsposition ihrer Werkstatt
positionieren. Bei einem Mittelklassefahrzeug befinden sich die Hubsäulen in der Regel in etwa in Höhe des vorderen Bereichs
der vorderen Türen. Bitte beachten Sie das eine Lastverteilung im Verhältnis 2/5 : 3/5 liegen soll, von daher kann der optimale
Standort der Hubsäulen je nach gehobenem Fahrzeugtyp etwas variieren. Markieren Sie die optimale Position der Hubsäulen
mit Kreidestrichen auf beiden Seiten. Nach Entfernen des Fahrzeuges, verbinden Sie beide Markierungen mit einer geraden
Linie. Legen Sie fest auf welcher Seite die Bediensäule montiert werden soll.
Um effizient arbeiten zu können, empfehlen wir die Bediensäule, in Fahrtrichtung „rechts" (Beifahrerseite) aufzustellen. Der
Werkstattmonteur kann somit nach dem Einfahren auf die Hebebühne zuerst die Tragarme der Folgeseite einschwenken um
dann zur Bediensäule zu wechseln und diese Tragarme einzuschwenken, anschließend kann direkt die Steuerung betätigt
werden ohne noch einmal die Seite wechseln zu müssen.
4000mm
2000mm
150mm
C20/25 / DIN 1045
Baustahlgewebematten Q377
Betonüberdeckung der Stahlmatten an der Ober- und Unterseite min. 20mm
An Ober- und Unterseite der Fundamentplatte, Bewehrung in beide Richtungen umlaufend
Bewehrungsstahl U-Bügel D=8mm / e=450x120x450mm
sowie Ringbewährung im U-Bügel Bewehrungsstahl D=12mm
