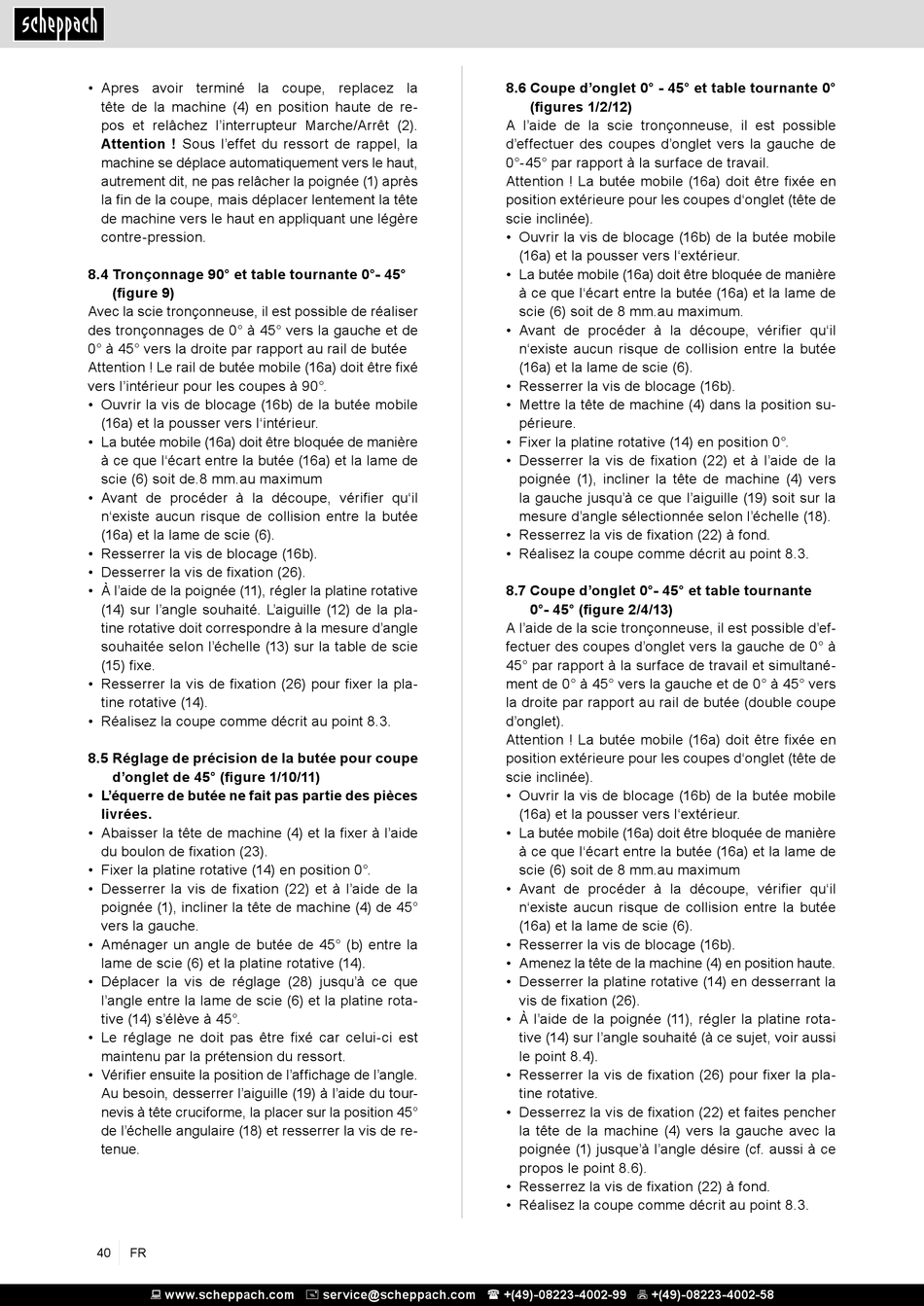

• Apres avoir terminé la coupe, replacez la
tête de la machine (4) en position haute de re-
pos et relâchez l'interrupteur Marche/Arrêt (2).
Attention ! Sous l'effet du ressort de rappel, la
machine se déplace automatiquement vers le haut,
autrement dit, ne pas relâcher la poignée (1) après
la fin de la coupe, mais déplacer lentement la tête
de machine vers le haut en appliquant une légère
contre-pression.
8.4 Tronçonnage 90° et table tournante 0°- 45°
(figure 9)
Avec la scie tronçonneuse, il est possible de réaliser
des tronçonnages de 0° à 45° vers la gauche et de
0° à 45° vers la droite par rapport au rail de butée
Attention ! Le rail de butée mobile (16a) doit être fixé
vers l'intérieur pour les coupes à 90°.
• Ouvrir la vis de blocage (16b) de la butée mobile
(16a) et la pousser vers l'intérieur.
• La butée mobile (16a) doit être bloquée de manière
à ce que l'écart entre la butée (16a) et la lame de
scie (6) soit de.8 mm.au maximum
• Avant de procéder à la découpe, vérifier qu'il
n'existe aucun risque de collision entre la butée
(16a) et la lame de scie (6).
• Resserrer la vis de blocage (16b).
• Desserrer la vis de fixation (26).
• À l'aide de la poignée (11), régler la platine rotative
(14) sur l'angle souhaité. L'aiguille (12) de la pla-
tine rotative doit correspondre à la mesure d'angle
souhaitée selon l'échelle (13) sur la table de scie
(15) fixe.
• Resserrer la vis de fixation (26) pour fixer la pla-
tine rotative (14).
• Réalisez la coupe comme décrit au point 8.3.
8.5 Réglage de précision de la butée pour coupe
d'onglet de 45° (figure 1/10/11)
• L'équerre de butée ne fait pas partie des pièces
livrées.
• Abaisser la tête de machine (4) et la fixer à l'aide
du boulon de fixation (23).
• Fixer la platine rotative (14) en position 0°.
• Desserrer la vis de fixation (22) et à l'aide de la
poignée (1), incliner la tête de machine (4) de 45°
vers la gauche.
• Aménager un angle de butée de 45° (b) entre la
lame de scie (6) et la platine rotative (14).
• Déplacer la vis de réglage (28) jusqu'à ce que
l'angle entre la lame de scie (6) et la platine rota-
tive (14) s'élève à 45°.
• Le réglage ne doit pas être fixé car celui-ci est
maintenu par la prétension du ressort.
• Vérifier ensuite la position de l'affichage de l'angle.
Au besoin, desserrer l'aiguille (19) à l'aide du tour-
nevis à tête cruciforme, la placer sur la position 45°
de l'échelle angulaire (18) et resserrer la vis de re-
tenue.
40
FR
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
8.6 Coupe d'onglet 0° - 45° et table tournante 0°
(figures 1/2/12)
A l'aide de la scie tronçonneuse, il est possible
d'effectuer des coupes d'onglet vers la gauche de
0°-45° par rapport à la surface de travail.
Attention ! La butée mobile (16a) doit être fixée en
position extérieure pour les coupes d'onglet (tête de
scie inclinée).
• Ouvrir la vis de blocage (16b) de la butée mobile
(16a) et la pousser vers l'extérieur.
• La butée mobile (16a) doit être bloquée de manière
à ce que l'écart entre la butée (16a) et la lame de
scie (6) soit de 8 mm.au maximum.
• Avant de procéder à la découpe, vérifier qu'il
n'existe aucun risque de collision entre la butée
(16a) et la lame de scie (6).
• Resserrer la vis de blocage (16b).
• Mettre la tête de machine (4) dans la position su-
périeure.
• Fixer la platine rotative (14) en position 0°.
• Desserrer la vis de fixation (22) et à l'aide de la
poignée (1), incliner la tête de machine (4) vers
la gauche jusqu'à ce que l'aiguille (19) soit sur la
mesure d'angle sélectionnée selon l'échelle (18).
• Resserrez la vis de fixation (22) à fond.
• Réalisez la coupe comme décrit au point 8.3.
8.7 Coupe d'onglet 0°- 45° et table tournante
0°- 45° (figure 2/4/13)
A l'aide de la scie tronçonneuse, il est possible d'ef-
fectuer des coupes d'onglet vers la gauche de 0° à
45° par rapport à la surface de travail et simultané-
ment de 0° à 45° vers la gauche et de 0° à 45° vers
la droite par rapport au rail de butée (double coupe
d'onglet).
Attention ! La butée mobile (16a) doit être fixée en
position extérieure pour les coupes d'onglet (tête de
scie inclinée).
• Ouvrir la vis de blocage (16b) de la butée mobile
(16a) et la pousser vers l'extérieur.
• La butée mobile (16a) doit être bloquée de manière
à ce que l'écart entre la butée (16a) et la lame de
scie (6) soit de 8 mm.au maximum
• Avant de procéder à la découpe, vérifier qu'il
n'existe aucun risque de collision entre la butée
(16a) et la lame de scie (6).
• Resserrer la vis de blocage (16b).
• Amenez la tête de la machine (4) en position haute.
• Desserrer la platine rotative (14) en desserrant la
vis de fixation (26).
• À l'aide de la poignée (11), régler la platine rota-
tive (14) sur l'angle souhaité (à ce sujet, voir aussi
le point 8.4).
• Resserrer la vis de fixation (26) pour fixer la pla-
tine rotative.
• Desserrez la vis de fixation (22) et faites pencher
la tête de la machine (4) vers la gauche avec la
poignée (1) jusque'à l'angle désire (cf. aussi à ce
propos le point 8.6).
• Resserrez la vis de fixation (22) à fond.
• Réalisez la coupe comme décrit au point 8.3.
