Scheppach Ox 1 Bedienungsanweisung Seite 9

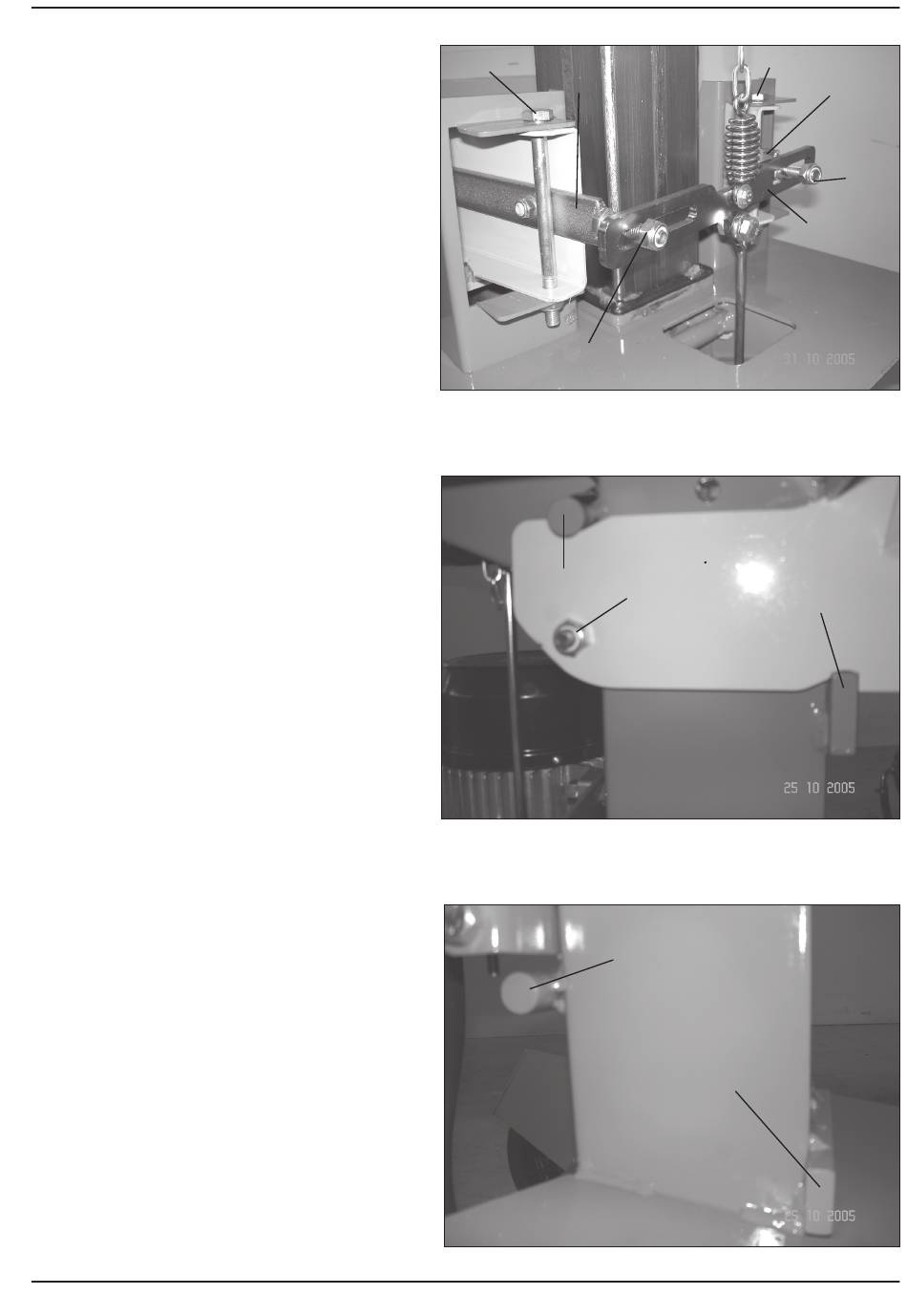

Fig. 4
Montage
E
E
Aus verpackungstechnischen Gründen
15
15a
ist Ihr scheppach Holzspalter nicht
komplett montiert.
D
Fig. 4
Die Beiden Blockierhebel rechts 15 und
links 15a durch den Hebelverbindungsstab 13
13
schieben und mit je einer Sicherungsmutter
M 10 (D) und 2 Sechskantschrauben (E) mit
Mutter M 10 (E) montieren.
D
Fig. 5
Fig. 5
C
Nur bei OX 1
A
B
Der Arbeitstisch kann in 2 Höhen versetzt
werden. Dazu wird die Mutter „ A „ geöffnet,
und die Schraube entfernt. Danach wird der
Tisch nach oben aus der Auflage „ B + C „
gehoben, nach vorne abgenommen und in
die andere Auflage versetzt. (Fig. 6)
Den Arbeitstisch wieder mit Schraube und
Mutter sichern.
Fig. 6
C
B
9322 0406
Seite:9
