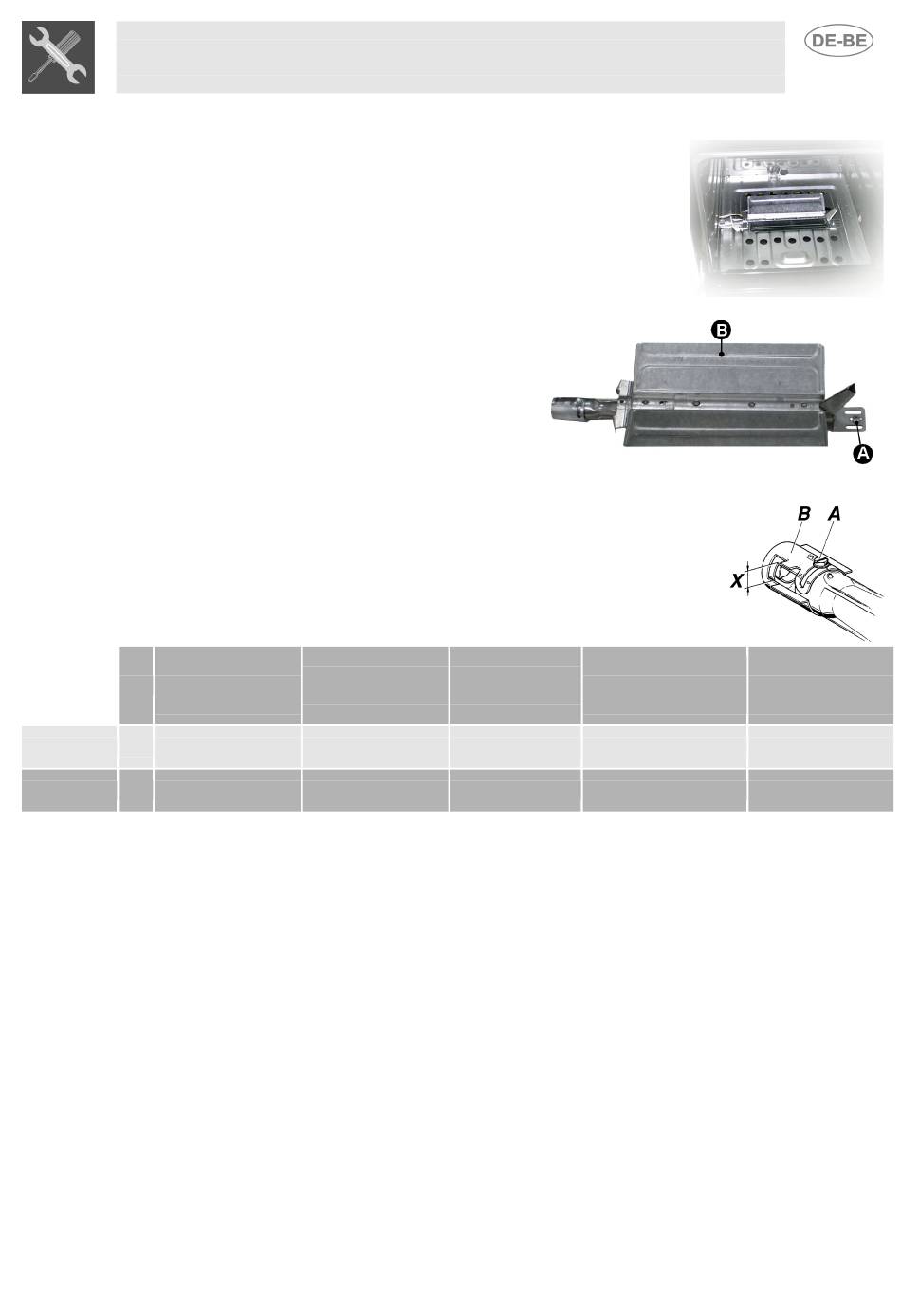

3.4 Einstellung des Ofenbrenners (nur für die Modelle mit Gasofen)
Zur Durchführung der Einstellung des Ofenbrenners müssen Sie auf das
Innere des Ofens zugreifen und die folgenden Schritte befolgen:
•
Ziehen Sie das Ofenblech und den zugehörigen Rost heraus.
•
Heben Sie die Ofenplatte an und ziehen Sie diese nach außen
heraus.
3.4.1
Auswechseln der Ofenbrennerdüse
•
Lösen Sie die Schraube A zur Befestigung des
Ofenbrenners.
•
Schieben Sie den Brenner B nach rechts, bis die
Düse zugänglich wird.
•
Mit einem 13mm-Steckschlüssel die Düse durch die
für das verwendete Gas geeignete Düse ersetzen
(siehe Abschnitt "3.2 Tabelle mit den Brenner- und
Düsenmerkmalen ")
3.4.2
Regulierung der Ofenbrenner-Primärluft
•
Lösen Sie die Einstellschraube „A" der Luftregulierungsmutter.
•
Drehen Sie die Regulierungsmutter „B" in die dem zu verwendenden Gas
entsprechende Position gemäß der unten stehenden Tabelle.
•
Ziehen Sie die Einstellschrauben fest und stellen Sie die Versiegelungen
wieder her.
•
Montieren Sie nach Abschluss der Arbeiten den Brenner wieder auf
korrekte Weise.
FLÜSSIGGAS
G30/G31
50 mbar
OFEN
X =
GRILLEN
X =
Anweisungen für den Installateur
FLÜSSIGGAS
G30/G31
28/37 mbar
90 cm Ofen
7 mm
15 mm
5 mm
15 mm
FLÜSSIGGAS
METHANGAS
G30/G31
G20/G25 20/25 mbar
28/37 mbar
G20 20 mbar
60 cm Ofen
10 mm
10 mm
METHANGAS
G25
20 mbar
5 mm
5 mm
5 mm
4 mm
