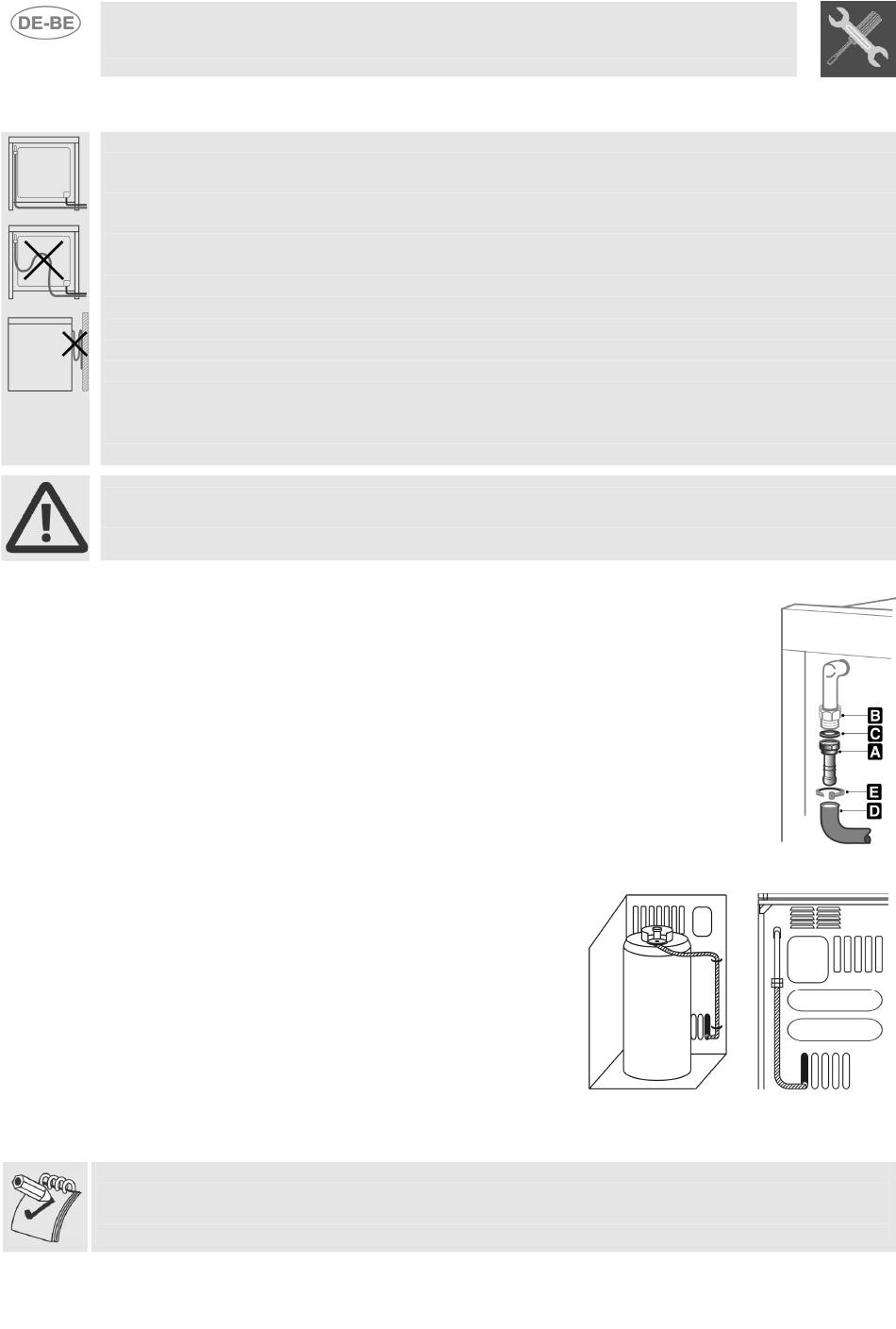

2.4 Gasanschluß
Die Inbetriebsetzung mit Gummischlauch muss, in Übereinstimmung mit den geltenden Vorschriften,
so ausgeführt werden, dass die Länge der Schlauchleitung 1,5 Länge nicht überschreitet. Stellen Sie
sicher, dass der Schlauch keine Berührung mit beweglichen Teilen hat und nicht gequetscht wird.
Der Innendurchmesser des Schlauches muss mindestens 8 mm für FLÜSSIGGAS und 13 mm für
METHANGAS betragen.
Prüfen, daß folgende Bedingungen eingehalten werden:
•
Der Schlauch muß mit Sicherheitsschellen an der Gummihalterung befestigt sein;
•
Der Schlauch muß über die ganze Länge inspizierbar (max. 1.5 m) sein;
•
Der Schlauch darf nirgends heiße wände berühren (max. 50°C);
•
Der Schlauch darf nicht unter Zug oder Spannung stehen und keine engen Kurven aufweisen
oder geknickt werden;
•
Der Schlauch darf nicht mit schneidenden Gegenständen und scharfen Kanten in Berührung
kommen;
•
Ist der Schlauch nicht absolut dicht und es strömt Gas, soll er nicht repariert, sondern durch
einen neuen ersetzt werden;
•
Prüfen, ob die Verfalldaten des Schlauchs schon überschritten sind.
DER ANSCHLUSS MIT GUMMISCHLAUCH KANN IN ÜBEREINSTIMMUNG MIT DEN
GELTENDEN VORSCHRIFTEN NUR DANN REALISIERT WERDEN, WENN DER SCHLAUCH
AUF SEINER GANZEN LÄNGE INSPEKTIONIERBAR IST.
2.4.1
Anschluss für Methangas
Für den Anschluß an das Gasnetz einen Gummischlauch nach den geltenden
Normen verwenden (prüfen Sie, daß die Normen auf dem Schlauch aufgedruckt
sind).
Die Gummihalterung A mit der Dichtung C dazwischen sorgfältig an den
Gasstutzen B des Geräts anschrauben. Ziehen Sie den Gummischlauch D auf
die Gummihalterung A und befestigen Sie ihn mit der Schelle E in
Übereinstimmung mit den geltenden Normen.
2.4.2
Öffnen Sie den seitlichen Raum und setzen Sie eine
Flasche von maximal 15 kg ein. Stecken Sie ein
Ende des Schlauches auf das Schlauchfitting und
befestigen Sie diesen mit den beiden mitgelieferten
Schellen. Führen Sie den Schlauch über die auf der
Rückseite des Gerätes eingearbeitete Öffnung
gemäß dem nebenstehenden Schema in den
Flaschenaufnahmeraum. Stecken Sie das andere
Ende auf den Druckregler der Flasche und
befestigen Sie dieses unter Verwendung der zweiten
mitgelieferten Schelle. Überprüfen Sie eventuelle
undichte Stellen mittels einer Seifenlösung,
niemals mit einer Flamme.
Für die Verbindung zwischen Herd und Flasche verwenden Sie ein Stück Schlauch in
Übereinstimmung mit den geltenden Vorschriften mit einer Länge von 1.4 m (
8
Anweisungen für den Installateur
Anschluss an die Flasche im Innenraum des Gerätes
±
0.05 m).
