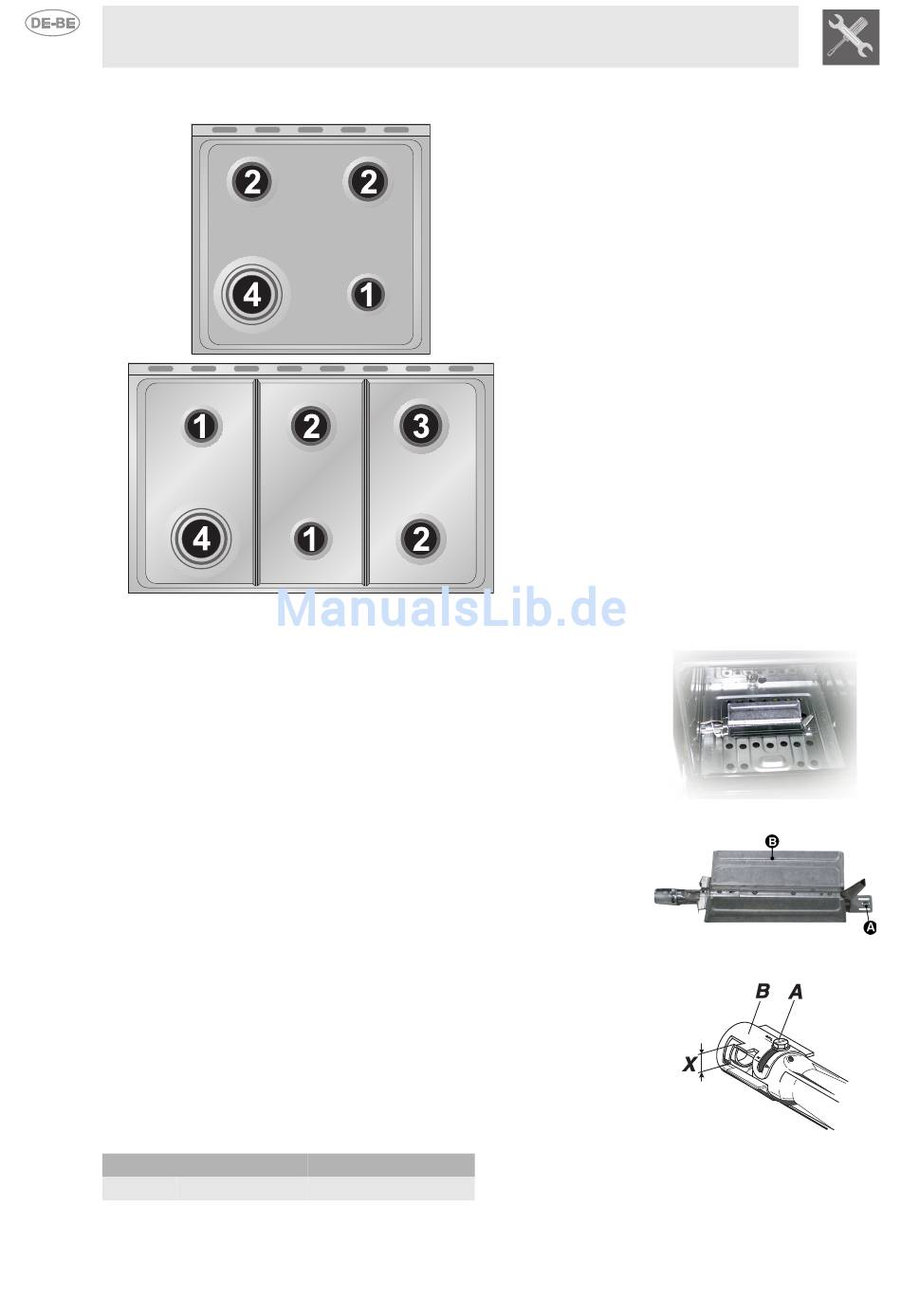

4.4 Anordnung der Brenner auf dem Kochfeld

4.5 Einstellung des Ofenbrenners (nur für Modelle mit Gasofen)
Für die Einstellung des Ofenbrenners müssen die Ofentür geöffnet und
die folgenden Handgriffe ausgeführt werden:
• Die Fettpfanne und den entsprechenden Rost aus dem Ofen nehmen.
• Die Ofenplatte anheben und herausziehen.
4.5.1 Die Düse des Ofenbrenners ersetzen
• Die Befestigungsschraube A des Ofenbrenners lockern.
• Den Brenner B nach rechts drücken, um auf die Drüse zugreifen zu
können.
• Mit einem 13mm-Steckschlüssel die Düse ersetzen und eine dem zu
verwendenden Gas entsprechende Düse einsetzen (siehe Abschnitt
„4.2 / 4.3 Tabelle Brenner- und Brennerdüseneigenschaften").
4.5.2 Einstellung der Primärluft beim Ofenbrenner
• Die Stellschraube A der Luftregulierungsmuffe lockern.
• Die Einstellmuffe B in die Stellung drehen, die laut der unteren Tabelle
dem zu verwendenden Gastyp entspricht.
• Die Stellschraube festziehen und die Plomben wieder anbringen.
• Nach Beendigung dieses Arbeitsschritts, den Brenner wieder korrekt
einbauen.
METHANGAS
X= 5 mm
38
Anweisungen für den Installateur
G 30/31 (GPL)
10 mm
BRENNER
1. Hilfsbrenner
2. Normalbrenner
4. Dreifachbrenner
BRENNER
1. Hilfsbrenner
2. Normalbrenner
3. Schnellbrenner
4. Dreifachbrenner
