17 OFENBAUTEILE

GEFAHR!
BEVOR SIE DIE OFENVERKLEIDUNG
ENTFERNEN, TRENNEN SIE DEN OFEN
VON DER STROMVERSORGUNG;
SCHALTEN SIE DEN OFEN AUS UND
ZIEHEN SIE DEN STECKER AUS DER
STECKDOSE; SCHALTEN SIE DEN
TRENNSCHALTER AB, UM FEST
VERDRAHTETE ÖFEN VOM NETZ ZU
TRENNEN UND SPERREN SIE IHN.
WARNUNG
LASSEN SIE DEN OFEN ABKÜHLEN.
BEACHTEN UND BEFOLGEN SIE VOR
EINER WARTUNG ODER REPARATUR
ALLE SICHERHEITSMASSNAHMEN,
EINSCHLIESSLICH DER IM KAPITEL
„SICHERHEITSBESTIMMUNGEN"
DIESES HANDBUCHES
BESCHRIEBENEN MASSNAHMEN.
WARNUNG VOR
MIKROWELLENEMISSIONEN
VERMEIDEN SIE JEGLICHEN
KONTAKT MIT EMISSIONEN AUS DEM
MIKROWELLENGENERATOR ODER MIT
TEILEN, DIE MIKROWELLENENERGIE
LEITEN.

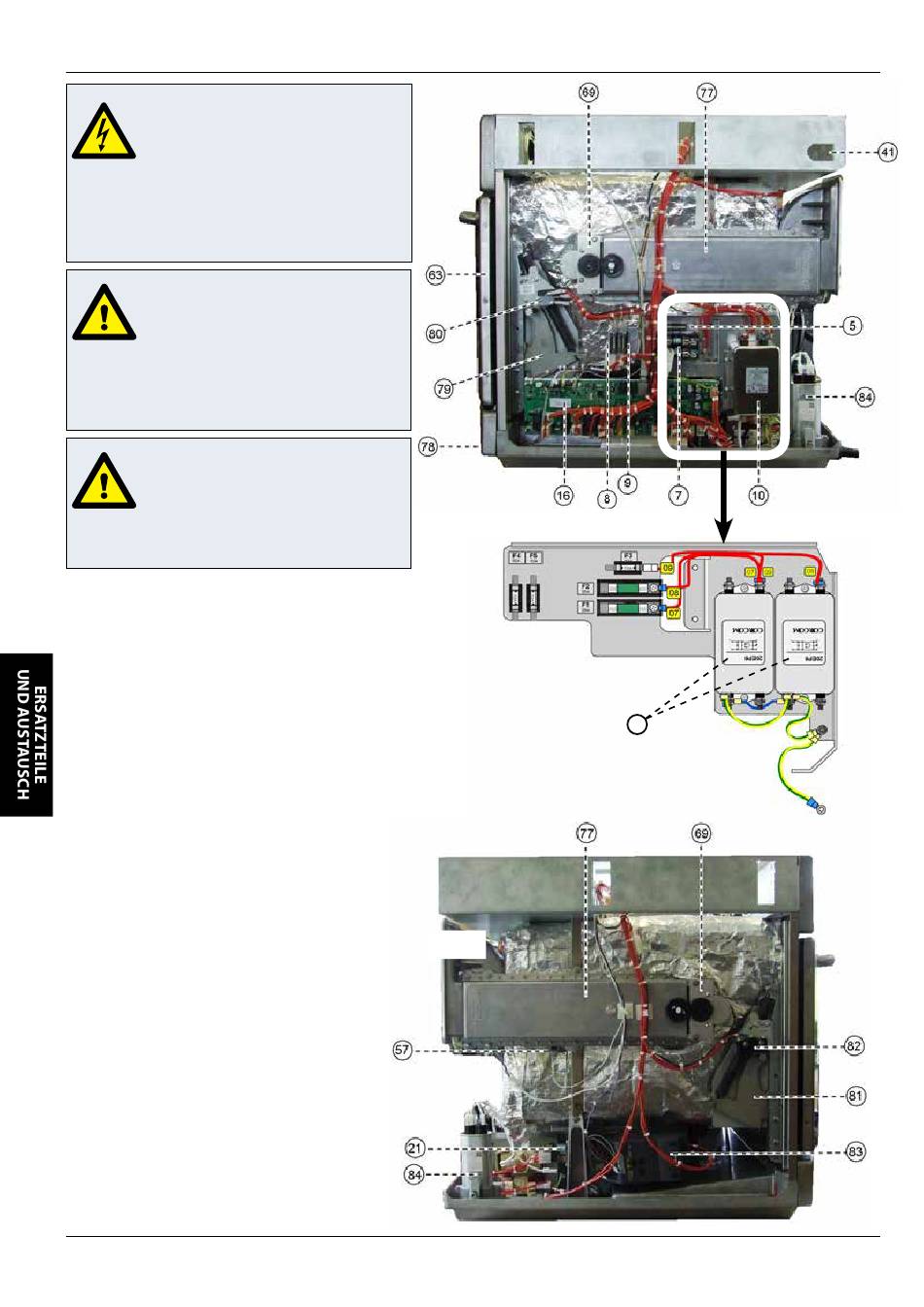

63 Ofentür
80 Mikroschalter SW1, SW2
69 Verwirblermotorbaugruppe
77 Wellenleiter
41 Überhitzungsschutz Garraum
78 Lufteinlassfilter (Vorderseite)
79 Rechte Türscharnier-Baugruppe
16 SRB-Smart-Relais-Platte mit eingebauter
1,25A-Sicherung (befindet sich vorne am
24V-Transformator)
10 30Z1488 Funkentstörfilter 30 A
86 30Z1534 Funkentstörfilter 20 A x 2
84 Hochspannungskondensator
77 Wellenleiter
57 Temperatursensoren (Thermoelement)
Ofengarraum
69 Verwirblermotorbaugruppe
82 Mikroschalter SW3
83 Steuerung für Umluftgebläsemotor
81 Linke Türscharnier-Baugruppe
7 Sicherung (20A)
5 Sicherungssteuerschaltkreis (13A) F3
8 Sicherung linker Transformator (13A) F4
9 Sicherung rechter Transformator (13A) F5
32
Wartungsanleitung und Teilebeschreibung – Originalanleitung
Artikelnummer 32Z3870 DE
Ausgabe 1
