3.2

Encoder mit Klemmflansch

3.2.1 Anbau über flanschseitige Gewindebohrungen (Abb. 3)
3.2.2 Anbau über den Klemmansatz (Abb. 4)
3.3 Encoder mit Flansch für Aufsteckhohlwelle (Abb. 5 und 6)
4 B E T R I E B S A N L E I T U N G | AHS/AHM36 IO-Link Advanced AHS/AHM36 IO-Link Inox
Bei dieser Flanschausführung gibt es 2 Anbaumöglichkeiten:
Über flanschseitige Gewindebohrungen
■
Über Klemmung am Klemmansatz
■
Kupplung (1) montieren; darauf achten, dass diese nicht am Encoder-Flansch streift.
Encoder (2) mit montierter Kupplung (1) auf Antriebswelle und Zentrier- / Klemmsatz
aufschieben. Encoder (2) mit 3 Schrauben M3 (3) befestigen, Kupplung (1) auf der
Antriebswelle befestigen. Die Kupplung darf keinen axialen Spannungen ausgesetzt
werden. Elektrische Verbindung bei abgeschalteter Spannung herstellen. Spannung
einschalten und Funktion des Encoders prüfen.
WICHTIG
Da der Klemmansatz gleichzeitig auch Zentrieransatz ist, muss die Klemmvorrichtung
so ausgebildet sein, dass beim Festklemmen kein unzulässiger Winkel bzw. Wellenver‐
satz entsteht.
Kundenseitige Antriebswelle blockieren. Kupplung (1) montieren; darauf achten,
dass diese beim Verdrehen der Welle nicht am Encoder-Flansch streift. Encoder (4) mit
montierter Kupplung (1) auf Antriebswelle und Klemmansatz in Klemmvorrichtung (2)
aufschieben. Encoder (4) mit Schraube (3) festklemmen. Kupplung (1) auf der Antriebs‐
welle befestigen.
Die Kupplung darf keinen axialen Spannungen ausgesetzt werden. Elektrische Verbin‐
dung bei abgeschalteter Spannung herstellen. Spannung einschalten und Funktion des
Encoders prüfen.
Kundenseitige Antriebswelle blockieren. Zylinderschraube (2) am Klemmring (1) lösen.
Encoder mit Spannzange auf Antriebswelle aufschieben. Anbauhinweis Abb. 6 beach‐
ten! Momentenstütze (3) mit 2 Schrauben M3 (4) und U-Scheiben (5) befestigen.
Zylinderschraube (2) an Klemmring (1) festziehen.
Anzugsmoment: 0,75 bis 0,8 Nm.
Elektrische Verbindung bei abgeschalteter Spannung herstellen. Spannung einschalten
und Funktion des Encoders prüfen.
3
1

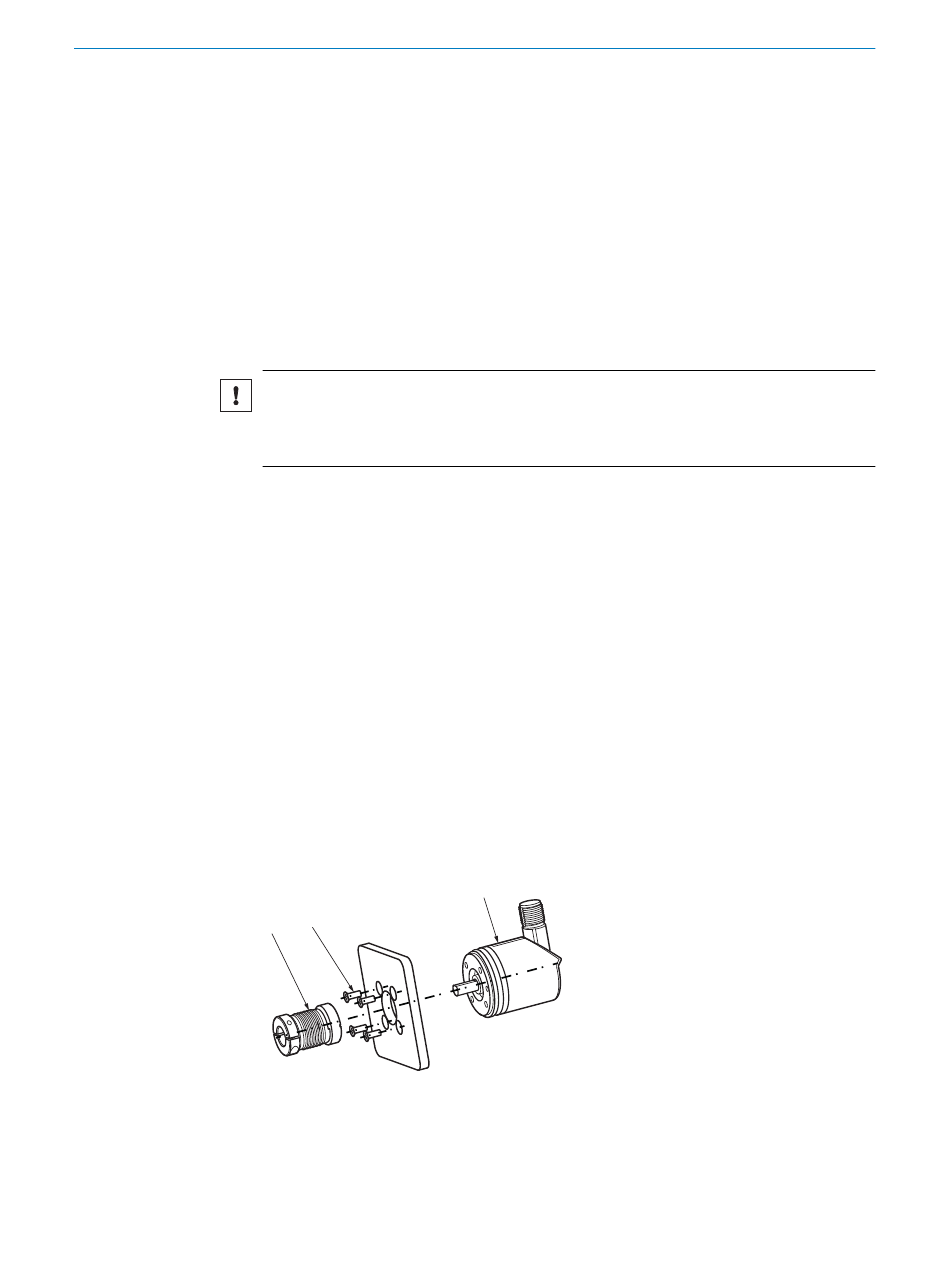

Abbildung 1: Anbau über flanschseitige Gewindebohrungen
2
