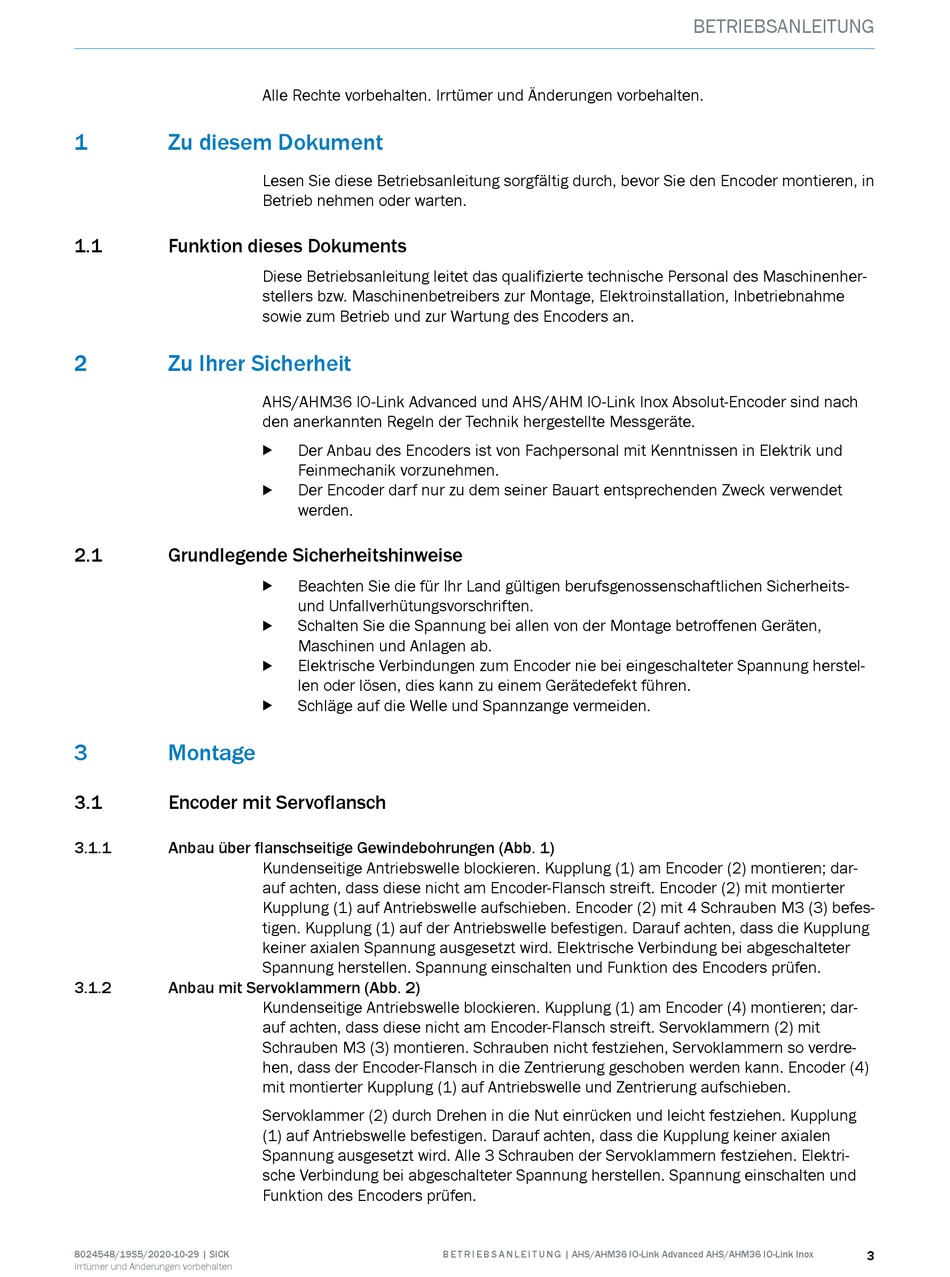

Lesen Sie diese Betriebsanleitung sorgfältig durch, bevor Sie den Encoder montieren, in
Betrieb nehmen oder warten.
Diese Betriebsanleitung leitet das qualifizierte technische Personal des Maschinenher‐
stellers bzw. Maschinenbetreibers zur Montage, Elektroinstallation, Inbetriebnahme
sowie zum Betrieb und zur Wartung des Encoders an.
AHS/AHM36 IO-Link Advanced und AHS/AHM IO-Link Inox Absolut-Encoder sind nach
den anerkannten Regeln der Technik hergestellte Messgeräte.
Der Anbau des Encoders ist von Fachpersonal mit Kenntnissen in Elektrik und
b
Feinmechanik vorzunehmen.
Der Encoder darf nur zu dem seiner Bauart entsprechenden Zweck verwendet
b
werden.
Beachten Sie die für Ihr Land gültigen berufsgenossenschaftlichen Sicherheits-
b
und Unfallverhütungsvorschriften.
Schalten Sie die Spannung bei allen von der Montage betroffenen Geräten,
b
Maschinen und Anlagen ab.
Elektrische Verbindungen zum Encoder nie bei eingeschalteter Spannung herstel‐
b
len oder lösen, dies kann zu einem Gerätedefekt führen.
Schläge auf die Welle und Spannzange vermeiden.
b
Kundenseitige Antriebswelle blockieren. Kupplung (1) am Encoder (2) montieren; dar‐
auf achten, dass diese nicht am Encoder-Flansch streift. Encoder (2) mit montierter
Kupplung (1) auf Antriebswelle aufschieben. Encoder (2) mit 4 Schrauben M3 (3) befes‐
tigen. Kupplung (1) auf der Antriebswelle befestigen. Darauf achten, dass die Kupplung
keiner axialen Spannung ausgesetzt wird. Elektrische Verbindung bei abgeschalteter
Spannung herstellen. Spannung einschalten und Funktion des Encoders prüfen.
Kundenseitige Antriebswelle blockieren. Kupplung (1) am Encoder (4) montieren; dar‐
auf achten, dass diese nicht am Encoder-Flansch streift. Servoklammern (2) mit
Schrauben M3 (3) montieren. Schrauben nicht festziehen, Servoklammern so verdre‐
hen, dass der Encoder-Flansch in die Zentrierung geschoben werden kann. Encoder (4)
mit montierter Kupplung (1) auf Antriebswelle und Zentrierung aufschieben.
Servoklammer (2) durch Drehen in die Nut einrücken und leicht festziehen. Kupplung
(1) auf Antriebswelle befestigen. Darauf achten, dass die Kupplung keiner axialen
Spannung ausgesetzt wird. Alle 3 Schrauben der Servoklammern festziehen. Elektri‐
sche Verbindung bei abgeschalteter Spannung herstellen. Spannung einschalten und
Funktion des Encoders prüfen.
