3
2
1

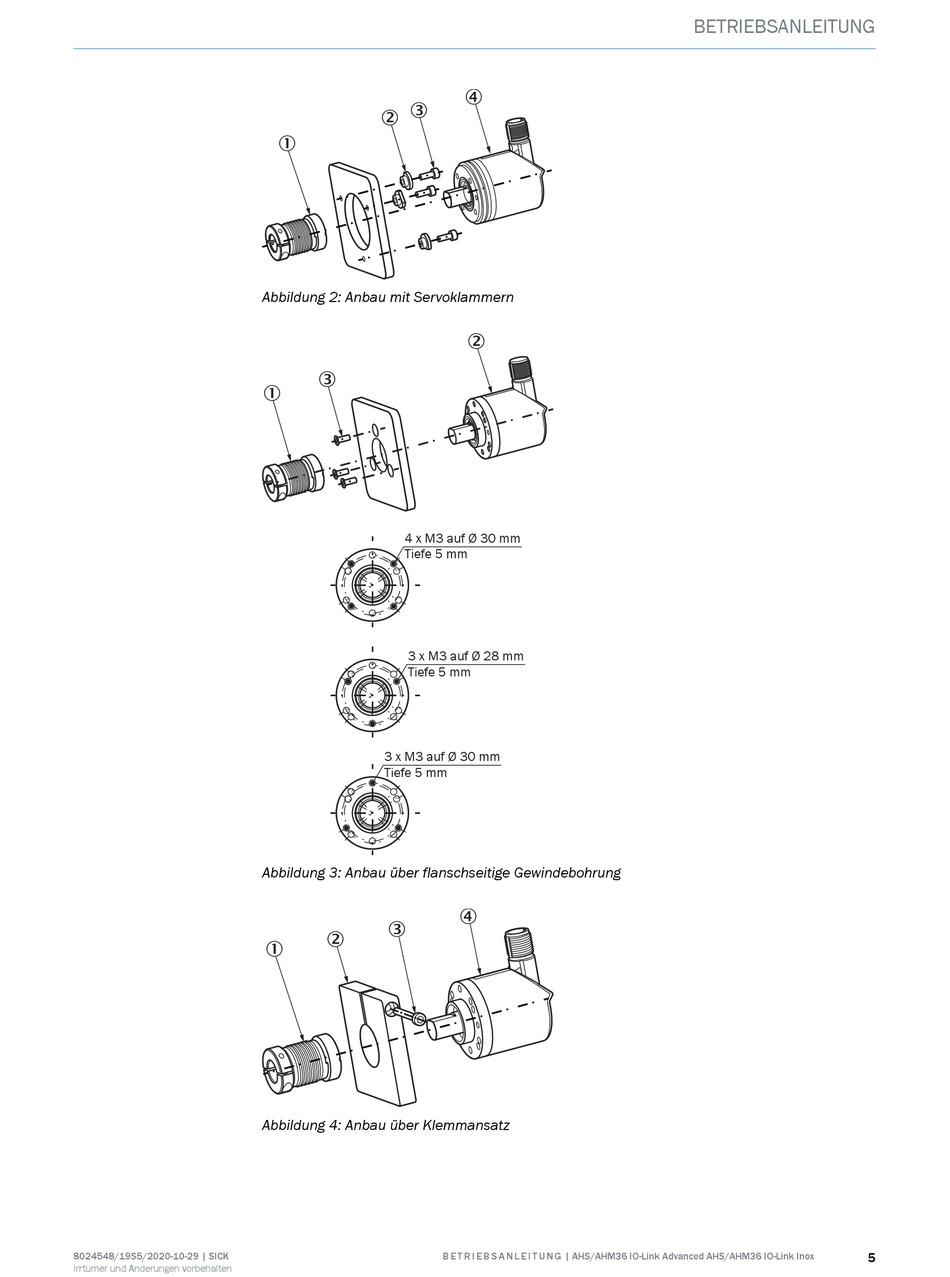

Abbildung 2: Anbau mit Servoklammern
3
1
4 x M3 auf Ø 30 mm
Tiefe 5 mm
3 x M3 auf Ø 28 mm
Tiefe 5 mm
3 x M3 auf Ø 30 mm
Tiefe 5 mm
Abbildung 3: Anbau über flanschseitige Gewindebohrung
3
2
1
Abbildung 4: Anbau über Klemmansatz
4
2
4
