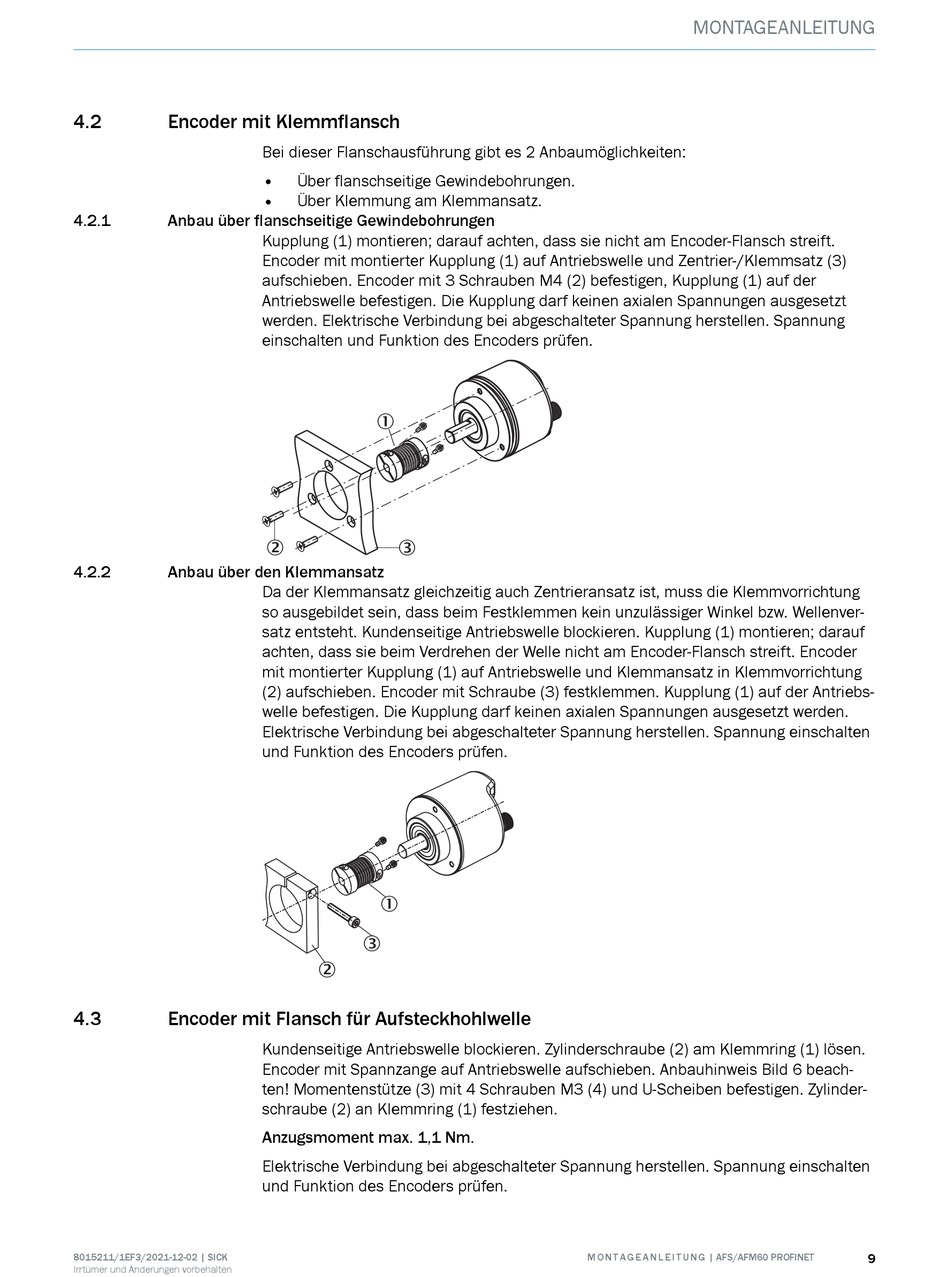

4.2
Encoder mit Klemmflansch
4.2.1
Anbau über flanschseitige Gewindebohrungen
4.2.2
Anbau über den Klemmansatz
4.3
Encoder mit Flansch für Aufsteckhohlwelle
8015211/1EF3/2021-12-02 | SICK
Irrtümer und Änderungen vorbehalten
Bei dieser Flanschausführung gibt es 2 Anbaumöglichkeiten:
•
Über flanschseitige Gewindebohrungen.
•
Über Klemmung am Klemmansatz.
Kupplung (1) montieren; darauf achten, dass sie nicht am Encoder-Flansch streift.
Encoder mit montierter Kupplung (1) auf Antriebswelle und Zentrier-/Klemmsatz (3)
aufschieben. Encoder mit 3 Schrauben M4 (2) befestigen, Kupplung (1) auf der
Antriebswelle befestigen. Die Kupplung darf keinen axialen Spannungen ausgesetzt
werden. Elektrische Verbindung bei abgeschalteter Spannung herstellen. Spannung
einschalten und Funktion des Encoders prüfen.
1
2
3
Da der Klemmansatz gleichzeitig auch Zentrieransatz ist, muss die Klemmvorrichtung
so ausgebildet sein, dass beim Festklemmen kein unzulässiger Winkel bzw. Wellenver‐
satz entsteht. Kundenseitige Antriebswelle blockieren. Kupplung (1) montieren; darauf
achten, dass sie beim Verdrehen der Welle nicht am Encoder-Flansch streift. Encoder
mit montierter Kupplung (1) auf Antriebswelle und Klemmansatz in Klemmvorrichtung
(2) aufschieben. Encoder mit Schraube (3) festklemmen. Kupplung (1) auf der Antriebs‐
welle befestigen. Die Kupplung darf keinen axialen Spannungen ausgesetzt werden.
Elektrische Verbindung bei abgeschalteter Spannung herstellen. Spannung einschalten
und Funktion des Encoders prüfen.
1
3
2
Kundenseitige Antriebswelle blockieren. Zylinderschraube (2) am Klemmring (1) lösen.
Encoder mit Spannzange auf Antriebswelle aufschieben. Anbauhinweis Bild 6 beach‐
ten! Momentenstütze (3) mit 4 Schrauben M3 (4) und U-Scheiben befestigen. Zylinder‐
schraube (2) an Klemmring (1) festziehen.
Anzugsmoment max. 1,1 Nm.
Elektrische Verbindung bei abgeschalteter Spannung herstellen. Spannung einschalten
und Funktion des Encoders prüfen.
MONTAGEANLEITUNG
M O N T A G E A N L E I T U N G | AFS/AFM60 PROFINET
9
