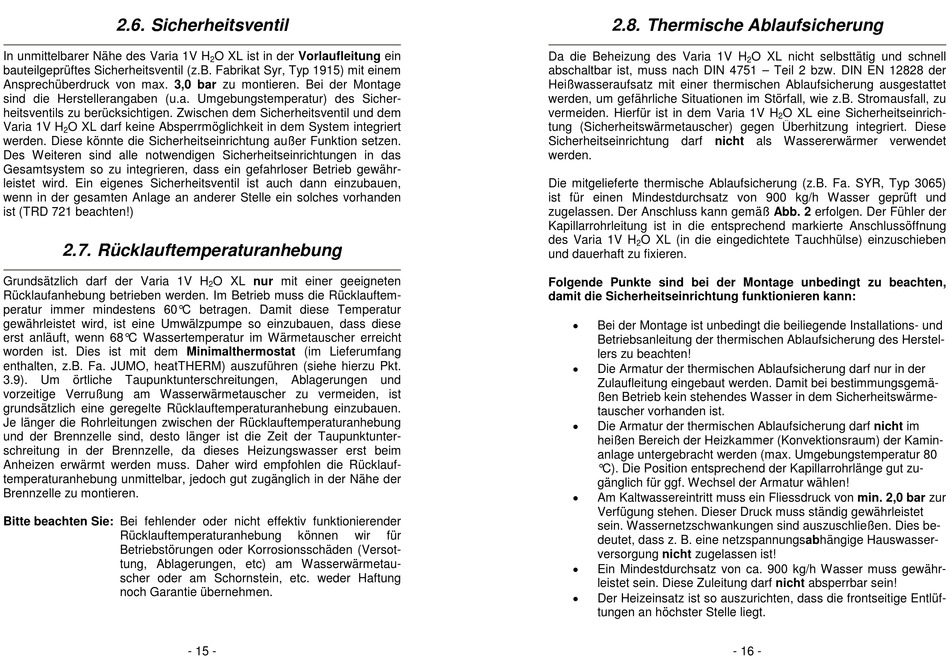

2.6. Sicherheitsventil
In unmittelbarer Nähe des Varia 1V H
bauteilgeprüftes Sicherheitsventil (z.B. Fabrikat Syr, Typ 1915) mit einem
Ansprechüberdruck von max. 3,0 bar zu montieren. Bei der Montage
sind die Herstellerangaben (u.a. Umgebungstemperatur) des Sicher-
heitsventils zu berücksichtigen. Zwischen dem Sicherheitsventil und dem
Varia 1V H
O XL darf keine Absperrmöglichkeit in dem System integriert
2
werden. Diese könnte die Sicherheitseinrichtung außer Funktion setzen.
Des Weiteren sind alle notwendigen Sicherheitseinrichtungen in das
Gesamtsystem so zu integrieren, dass ein gefahrloser Betrieb gewähr-
leistet wird. Ein eigenes Sicherheitsventil ist auch dann einzubauen,
wenn in der gesamten Anlage an anderer Stelle ein solches vorhanden
ist (TRD 721 beachten!)
2.7. Rücklauftemperaturanhebung
Grundsätzlich darf der Varia 1V H
Rücklaufanhebung betrieben werden. Im Betrieb muss die Rücklauftem-
peratur immer mindestens 60°C betragen. Damit diese Temperatur
gewährleistet wird, ist eine Umwälzpumpe so einzubauen, dass diese
erst anläuft, wenn 68°C Wassertemperatur im Wärmetauscher erreicht
worden ist. Dies ist mit dem Minimalthermostat (im Lieferumfang
enthalten, z.B. Fa. JUMO, heatTHERM) auszuführen (siehe hierzu Pkt.
3.9).
Um
örtliche
Taupunktunterschreitungen,
vorzeitige Verrußung am Wasserwärmetauscher zu vermeiden, ist
grundsätzlich eine geregelte Rücklauftemperaturanhebung einzubauen.
Je länger die Rohrleitungen zwischen der Rücklauftemperaturanhebung
und der Brennzelle sind, desto länger ist die Zeit der Taupunktunter-
schreitung in der Brennzelle, da dieses Heizungswasser erst beim
Anheizen erwärmt werden muss. Daher wird empfohlen die Rücklauf-
temperaturanhebung unmittelbar, jedoch gut zugänglich in der Nähe der
Brennzelle zu montieren.
Bitte beachten Sie: Bei fehlender oder nicht effektiv funktionierender
Rücklauftemperaturanhebung
Betriebstörungen oder Korrosionsschäden (Versot-
tung, Ablagerungen, etc) am Wasserwärmetau-
scher oder am Schornstein, etc. weder Haftung
noch Garantie übernehmen.
O XL ist in der Vorlaufleitung ein
2
O XL nur mit einer geeigneten
2
Ablagerungen
können
wir
- 15 -
Da die Beheizung des Varia 1V H
abschaltbar ist, muss nach DIN 4751 – Teil 2 bzw. DIN EN 12828 der
Heißwasseraufsatz mit einer thermischen Ablaufsicherung ausgestattet
werden, um gefährliche Situationen im Störfall, wie z.B. Stromausfall, zu
vermeiden. Hierfür ist in dem Varia 1V H
tung (Sicherheitswärmetauscher) gegen Überhitzung integriert. Diese
Sicherheitseinrichtung darf nicht als Wassererwärmer verwendet
werden.
Die mitgelieferte thermische Ablaufsicherung (z.B. Fa. SYR, Typ 3065)
ist für einen Mindestdurchsatz von 900 kg/h Wasser geprüft und
zugelassen. Der Anschluss kann gemäß Abb. 2 erfolgen. Der Fühler der
Kapillarrohrleitung ist in die entsprechend markierte Anschlussöffnung
des Varia 1V H
und dauerhaft zu fixieren.
Folgende Punkte sind bei der Montage unbedingt zu beachten,
damit die Sicherheitseinrichtung funktionieren kann:
und
für
2.8. Thermische Ablaufsicherung
O XL nicht selbsttätig und schnell
2
O XL (in die eingedichtete Tauchhülse) einzuschieben
2
Bei der Montage ist unbedingt die beiliegende Installations- und
Betriebsanleitung der thermischen Ablaufsicherung des Herstel-
lers zu beachten!
Die Armatur der thermischen Ablaufsicherung darf nur in der
Zulaufleitung eingebaut werden. Damit bei bestimmungsgemä-
ßen Betrieb kein stehendes Wasser in dem Sicherheitswärme-
tauscher vorhanden ist.
Die Armatur der thermischen Ablaufsicherung darf nicht im
heißen Bereich der Heizkammer (Konvektionsraum) der Kamin-
anlage untergebracht werden (max. Umgebungstemperatur 80
°C). Die Position entsprechend der Kapillarrohrlänge gut zu-
gänglich für ggf. Wechsel der Armatur wählen!
Am Kaltwassereintritt muss ein Fliessdruck von min. 2,0 bar zur
Verfügung stehen. Dieser Druck muss ständig gewährleistet
sein. Wassernetzschwankungen sind auszuschließen. Dies be-
deutet, dass z. B. eine netzspannungsabhängige Hauswasser-
versorgung nicht zugelassen ist!
Ein Mindestdurchsatz von ca. 900 kg/h Wasser muss gewähr-
leistet sein. Diese Zuleitung darf nicht absperrbar sein!
Der Heizeinsatz ist so auszurichten, dass die frontseitige Entlüf-
tungen an höchster Stelle liegt.
- 16 -
O XL eine Sicherheitseinrich-
2
