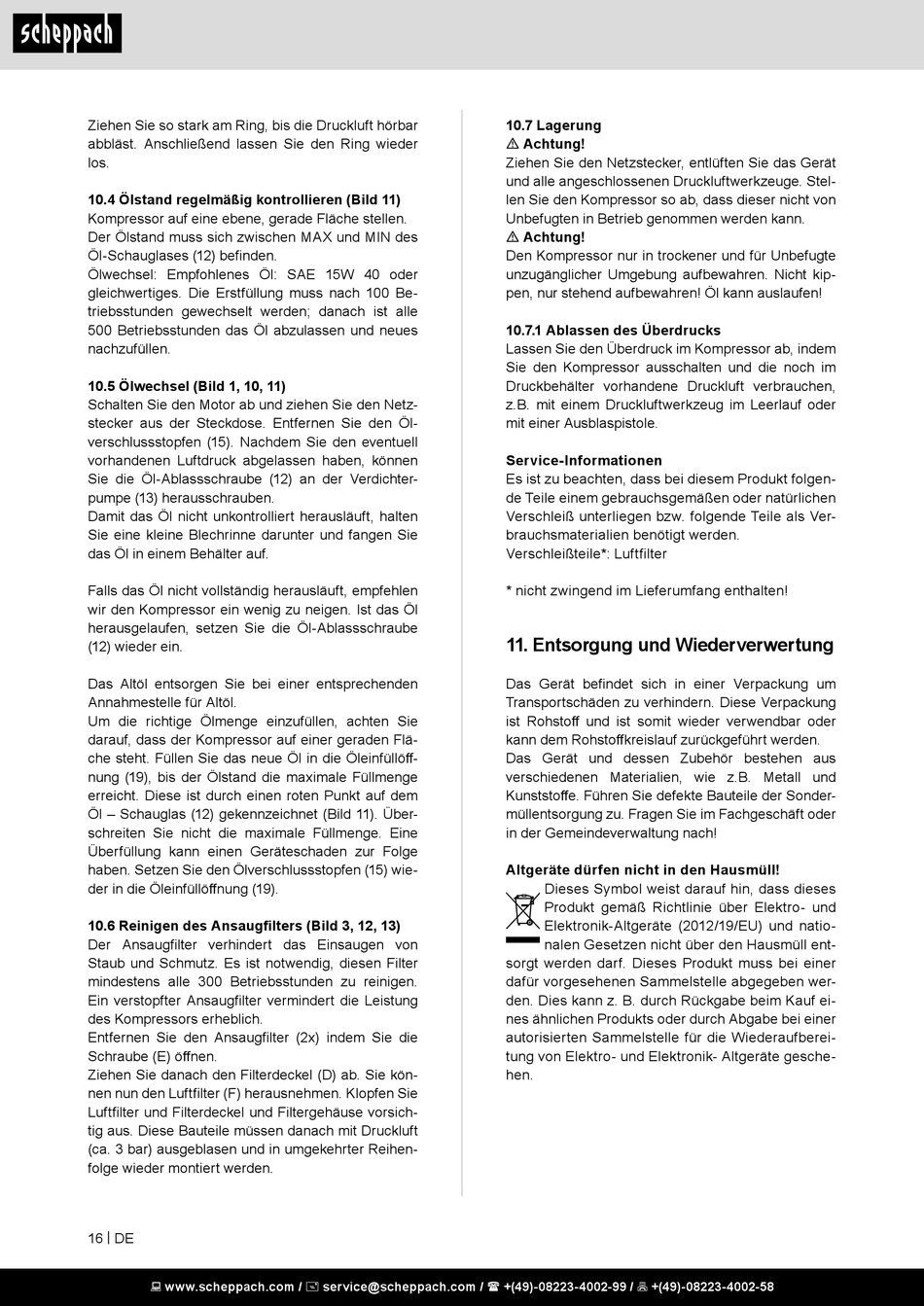

Ziehen Sie so stark am Ring, bis die Druckluft hörbar
abbläst. Anschließend lassen Sie den Ring wieder
los.
10.4 Ölstand regelmäßig kontrollieren (Bild 11)
Kompressor auf eine ebene, gerade Fläche stellen.
Der Ölstand muss sich zwischen MAX und MIN des
Öl-Schauglases (12) befinden.
Ölwechsel: Empfohlenes Öl: SAE 15W 40 oder
gleichwertiges. Die Erstfüllung muss nach 100 Be-
triebsstunden gewechselt werden; danach ist alle
500 Betriebsstunden das Öl abzulassen und neues
nachzufüllen.
10.5 Ölwechsel (Bild 1, 10, 11)
Schalten Sie den Motor ab und ziehen Sie den Netz-
stecker aus der Steckdose. Entfernen Sie den Öl-
verschlussstopfen (15). Nachdem Sie den eventuell
vorhandenen Luftdruck abgelassen haben, können
Sie die Öl-Ablassschraube (12) an der Verdichter-
pumpe (13) herausschrauben.
Damit das Öl nicht unkontrolliert herausläuft, halten
Sie eine kleine Blechrinne darunter und fangen Sie
das Öl in einem Behälter auf.
Falls das Öl nicht vollständig herausläuft, empfehlen
wir den Kompressor ein wenig zu neigen. Ist das Öl
herausgelaufen, setzen Sie die Öl-Ablassschraube
(12) wieder ein.
Das Altöl entsorgen Sie bei einer entsprechenden
Annahmestelle für Altöl.
Um die richtige Ölmenge einzufüllen, achten Sie
darauf, dass der Kompressor auf einer geraden Flä-
che steht. Füllen Sie das neue Öl in die Öleinfüllöff-
nung (19), bis der Ölstand die maximale Füllmenge
erreicht. Diese ist durch einen roten Punkt auf dem
Öl – Schauglas (12) gekennzeichnet (Bild 11). Über-
schreiten Sie nicht die maximale Füllmenge. Eine
Überfüllung kann einen Geräteschaden zur Folge
haben. Setzen Sie den Ölverschlussstopfen (15) wie-
der in die Öleinfüllöffnung (19).
10.6 Reinigen des Ansaugfilters (Bild 3, 12, 13)
Der Ansaugfilter verhindert das Einsaugen von
Staub und Schmutz. Es ist notwendig, diesen Filter
mindestens alle 300 Betriebsstunden zu reinigen.
Ein verstopfter Ansaugfilter vermindert die Leistung
des Kompressors erheblich.
Entfernen Sie den Ansaugfilter (2x) indem Sie die
Schraube (E) öffnen.
Ziehen Sie danach den Filterdeckel (D) ab. Sie kön-
nen nun den Luftfilter (F) herausnehmen. Klopfen Sie
Luftfilter und Filterdeckel und Filtergehäuse vorsich-
tig aus. Diese Bauteile müssen danach mit Druckluft
(ca. 3 bar) ausgeblasen und in umgekehrter Reihen-
folge wieder montiert werden.
16 | DE
www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58
10.7 Lagerung
m Achtung!
Ziehen Sie den Netzstecker, entlüften Sie das Gerät
und alle angeschlossenen Druckluftwerkzeuge. Stel-
len Sie den Kompressor so ab, dass dieser nicht von
Unbefugten in Betrieb genommen werden kann.
m Achtung!
Den Kompressor nur in trockener und für Unbefugte
unzugänglicher Umgebung aufbewahren. Nicht kip-
pen, nur stehend aufbewahren! Öl kann auslaufen!
10.7.1 Ablassen des Überdrucks
Lassen Sie den Überdruck im Kompressor ab, indem
Sie den Kompressor ausschalten und die noch im
Druckbehälter vorhandene Druckluft verbrauchen,
z.B. mit einem Druckluftwerkzeug im Leerlauf oder
mit einer Ausblaspistole.
Service-Informationen
Es ist zu beachten, dass bei diesem Produkt folgen-
de Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Ver-
brauchsmaterialien benötigt werden.
Verschleißteile*: Luftfilter
* nicht zwingend im Lieferumfang enthalten!
11. Entsorgung und Wiederverwertung
Das Gerät befindet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung
ist Rohstoff und ist somit wieder verwendbar oder
kann dem Rohstoffkreislauf zurückgeführt werden.
Das Gerät und dessen Zubehör bestehen aus
verschiedenen Materialien, wie z.B. Metall und
Kunststoffe. Führen Sie defekte Bauteile der Sonder-
müllentsorgung zu. Fragen Sie im Fachgeschäft oder
in der Gemeindeverwaltung nach!
Altgeräte dürfen nicht in den Hausmüll!
Dieses Symbol weist darauf hin, dass dieses
Produkt gemäß Richtlinie über Elektro- und
Elektronik-Altgeräte (2012/19/EU) und natio-
nalen Gesetzen nicht über den Hausmüll ent-
sorgt werden darf. Dieses Produkt muss bei einer
dafür vorgesehenen Sammelstelle abgegeben wer-
den. Dies kann z. B. durch Rückgabe beim Kauf ei-
nes ähnlichen Produkts oder durch Abgabe bei einer
autorisierten Sammelstelle für die Wiederaufberei-
tung von Elektro- und Elektronik- Altgeräte gesche-
hen.
