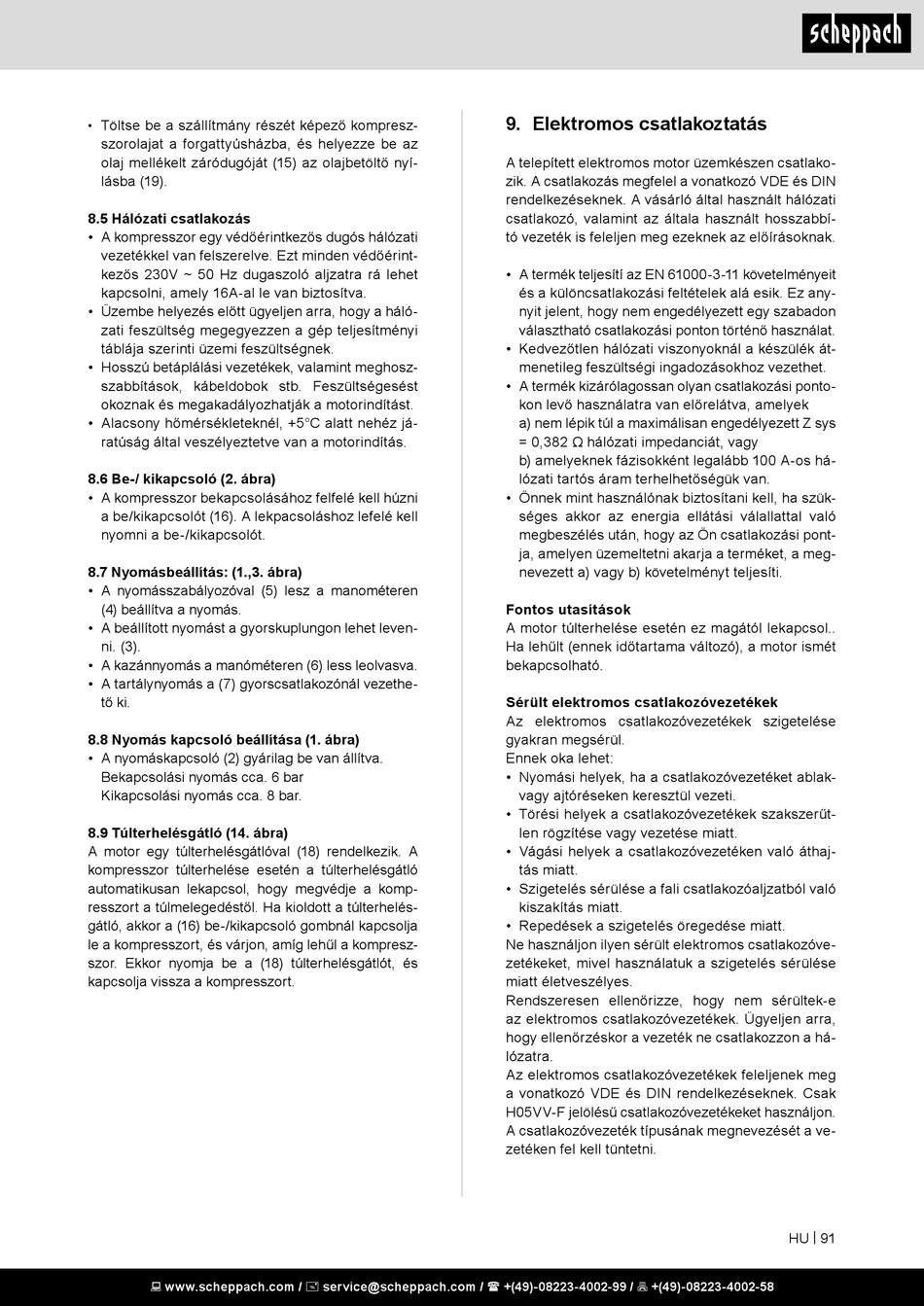

• Töltse be a szállítmány részét képező kompresz-
szorolajat a forgattyúsházba, és helyezze be az
olaj mellékelt záródugóját (15) az olajbetöltő nyí-
lásba (19).
8.5 Hálózati csatlakozás
• A kompresszor egy védőérintkezős dugós hálózati
vezetékkel van felszerelve. Ezt minden védőérint-
kezős 230V ~ 50 Hz dugaszoló aljzatra rá lehet
kapcsolni, amely 16A-al le van biztosítva.
• Üzembe helyezés előtt ügyeljen arra, hogy a háló-
zati feszültség megegyezzen a gép teljesítményi
táblája szerinti üzemi feszültségnek.
• Hosszú betáplálási vezetékek, valamint meghosz-
szabbítások, kábeldobok stb. Feszültségesést
okoznak és megakadályozhatják a motorindítást.
• Alacsony hőmérsékleteknél, +5°C alatt nehéz já-
ratúság által veszélyeztetve van a motorindítás.
8.6 Be-/ kikapcsoló (2. ábra)
• A kompresszor bekapcsolásához felfelé kell húzni
a be/kikapcsolót (16). A lekpacsoláshoz lefelé kell
nyomni a be-/kikapcsolót.
8.7 Nyomásbeállítás: (1.,3. ábra)
• A nyomásszabályozóval (5) lesz a manométeren
(4) beállítva a nyomás.
• A beállított nyomást a gyorskuplungon lehet leven-
ni. (3).
• A kazánnyomás a manóméteren (6) less leolvasva.
• A tartálynyomás a (7) gyorscsatlakozónál vezethe-
tő ki.
8.8 Nyomás kapcsoló beállítása (1. ábra)
• A nyomáskapcsoló (2) gyárilag be van állítva.
Bekapcsolási nyomás cca. 6 bar
Kikapcsolási nyomás cca. 8 bar.
8.9 Túlterhelésgátló (14. ábra)
A motor egy túlterhelésgátlóval (18) rendelkezik. A
kompresszor túlterhelése esetén a túlterhelésgátló
automatikusan lekapcsol, hogy megvédje a komp-
resszort a túlmelegedéstől. Ha kioldott a túlterhelés-
gátló, akkor a (16) be-/kikapcsoló gombnál kapcsolja
le a kompresszort, és várjon, amíg lehűl a kompresz-
szor. Ekkor nyomja be a (18) túlterhelésgátlót, és
kapcsolja vissza a kompresszort.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
9. Elektromos csatlakoztatás
A telepített elektromos motor üzemkészen csatlako-
zik. A csatlakozás megfelel a vonatkozó VDE és DIN
rendelkezéseknek. A vásárló által használt hálózati
csatlakozó, valamint az általa használt hosszabbí-
tó vezeték is feleljen meg ezeknek az előírásoknak.
• A termék teljesítí az EN 61000-3-11 követelményeit
és a különcsatlakozási feltételek alá esik. Ez any-
nyit jelent, hogy nem engedélyezett egy szabadon
választható csatlakozási ponton történő használat.
• Kedvezőtlen hálózati viszonyoknál a készülék át-
menetileg feszültségi ingadozásokhoz vezethet.
• A termék kizárólagossan olyan csatlakozási ponto-
kon levő használatra van előrelátva, amelyek
a) nem lépik túl a maximálisan engedélyezett Z sys
= 0,382 Ω hálózati impedanciát, vagy
b) amelyeknek fázisokként legalább 100 A-os há-
lózati tartós áram terhelhetőségük van.
• Önnek mint használónak biztosítani kell, ha szük-
séges akkor az energia ellátási válallattal való
megbeszélés után, hogy az Ön csatlakozási pont-
ja, amelyen üzemeltetni akarja a terméket, a meg-
nevezett a) vagy b) követelményt teljesíti.
Fontos utasítások
A motor túlterhelése esetén ez magától lekapcsol..
Ha lehűlt (ennek időtartama változó), a motor ismét
bekapcsolható.
Sérült elektromos csatlakozóvezetékek
Az elektromos csatlakozóvezetékek szigetelése
gyakran megsérül.
Ennek oka lehet:
• Nyomási helyek, ha a csatlakozóvezetéket ablak-
vagy ajtóréseken keresztül vezeti.
• Törési helyek a csatlakozóvezetékek szakszerűt-
len rögzítése vagy vezetése miatt.
• Vágási helyek a csatlakozóvezetéken való áthaj-
tás miatt.
• Szigetelés sérülése a fali csatlakozóaljzatból való
kiszakítás miatt.
• Repedések a szigetelés öregedése miatt.
Ne használjon ilyen sérült elektromos csatlakozóve-
zetékeket, mivel használatuk a szigetelés sérülése
miatt életveszélyes.
Rendszeresen ellenőrizze, hogy nem sérültek-e
az elektromos csatlakozóvezetékek. Ügyeljen arra,
hogy ellenőrzéskor a vezeték ne csatlakozzon a há-
lózatra.
Az elektromos csatlakozóvezetékek feleljenek meg
a vonatkozó VDE és DIN rendelkezéseknek. Csak
H05VV-F jelölésű csatlakozóvezetékeket használjon.
A csatlakozóvezeték típusának megnevezését a ve-
zetéken fel kell tüntetni.
