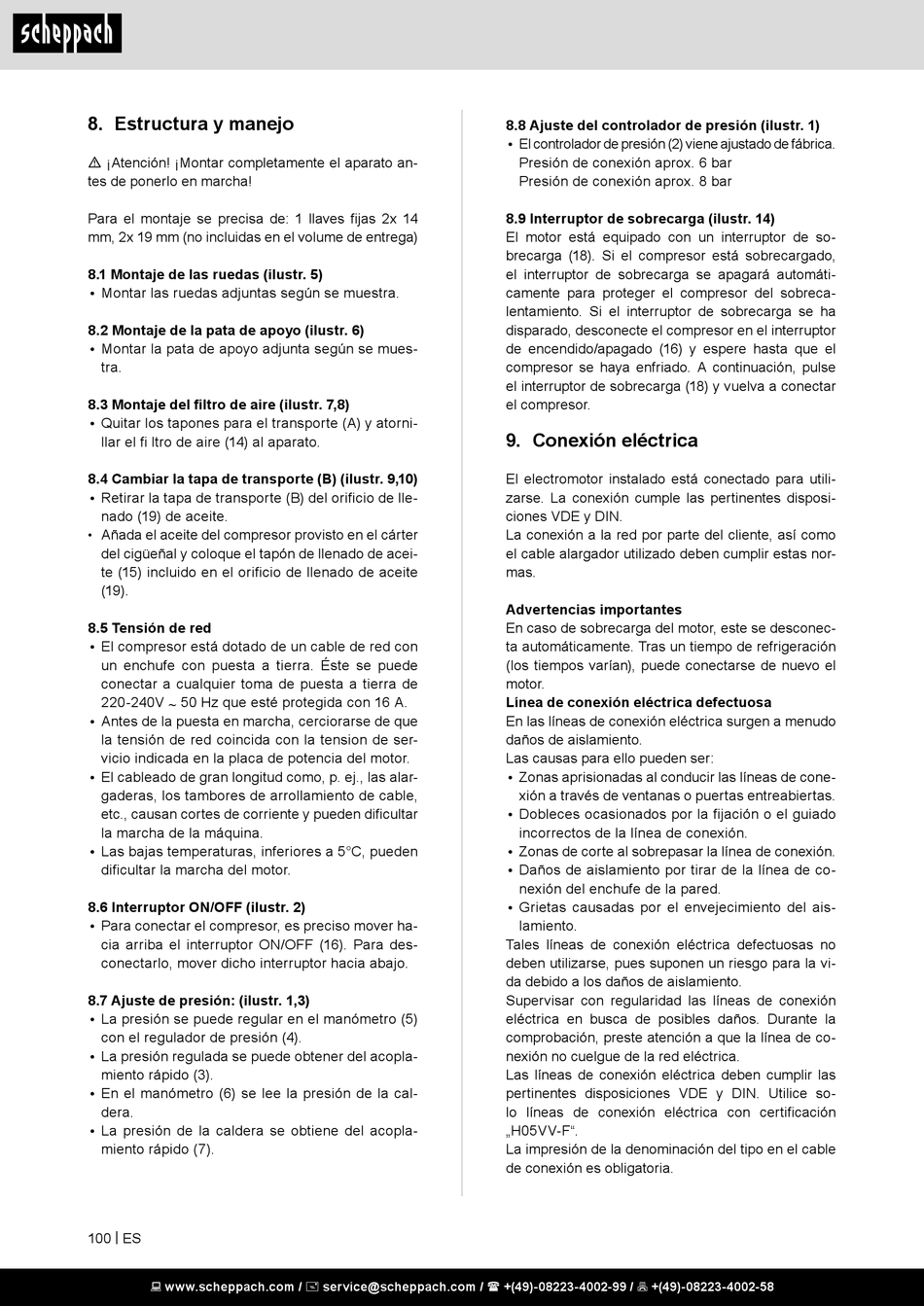

8. Estructura y manejo

m ¡Atención! ¡Montar completamente el aparato an-
tes de ponerlo en marcha!
Para el montaje se precisa de: 1 llaves fijas 2x 14
mm, 2x 19 mm (no incluidas en el volume de entrega)
8.1 Montaje de las ruedas (ilustr. 5)
Montar las ruedas adjuntas según se muestra.
•
8.2 Montaje de la pata de apoyo (ilustr. 6)
Montar la pata de apoyo adjunta según se mues-
•
tra.
8.3 Montaje del filtro de aire (ilustr. 7,8)
Quitar los tapones para el transporte (A) y atorni-
•
llar el fi ltro de aire (14) al aparato.
8.4 Cambiar la tapa de transporte (B) (ilustr. 9,10)
Retirar la tapa de transporte (B) del orificio de lle-
•
nado (19) de aceite.
Añada el aceite del compresor provisto en el cárter
•
del cigüeñal y coloque el tapón de llenado de acei-
te (15) incluido en el orificio de llenado de aceite
(19).
8.5 Tensión de red
El compresor está dotado de un cable de red con
•
un enchufe con puesta a tierra. Éste se puede
conectar a cualquier toma de puesta a tierra de
220-240V ~ 50 Hz que esté protegida con 16 A.
Antes de la puesta en marcha, cerciorarse de que
•
la tensión de red coincida con la tension de ser-
vicio indicada en la placa de potencia del motor.
El cableado de gran longitud como, p. ej., las alar-
•
gaderas, los tambores de arrollamiento de cable,
etc., causan cortes de corriente y pueden dificultar
la marcha de la máquina.
Las bajas temperaturas, inferiores a 5°C, pueden
•
dificultar la marcha del motor.
8.6 Interruptor ON/OFF (ilustr. 2)
Para conectar el compresor, es preciso mover ha-
•
cia arriba el interruptor ON/OFF (16). Para des-
conectarlo, mover dicho interruptor hacia abajo.
8.7 Ajuste de presión: (ilustr. 1,3)
La presión se puede regular en el manómetro (5)
•
con el regulador de presión (4).
La presión regulada se puede obtener del acopla-
•
miento rápido (3).
En el manómetro (6) se lee la presión de la cal-
•
dera.
La presión de la caldera se obtiene del acopla-
•
miento rápido (7).
100 | ES
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
8.8 Ajuste del controlador de presión (ilustr. 1)
El controlador de presión (2) viene ajustado de fábrica.
•
Presión de conexión aprox. 6 bar
Presión de conexión aprox. 8 bar
8.9 Interruptor de sobrecarga (ilustr. 14)
El motor está equipado con un interruptor de so-
brecarga (18). Si el compresor está sobrecargado,
el interruptor de sobrecarga se apagará automáti-
camente para proteger el compresor del sobreca-
lentamiento. Si el interruptor de sobrecarga se ha
disparado, desconecte el compresor en el interruptor
de encendido/apagado (16) y espere hasta que el
compresor se haya enfriado. A continuación, pulse
el interruptor de sobrecarga (18) y vuelva a conectar
el compresor.
9. Conexión eléctrica
El electromotor instalado está conectado para utili-
zarse. La conexión cumple las pertinentes disposi-
ciones VDE y DIN.
La conexión a la red por parte del cliente, así como
el cable alargador utilizado deben cumplir estas nor-
mas.
Advertencias importantes
En caso de sobrecarga del motor, este se desconec-
ta automáticamente. Tras un tiempo de refrigeración
(los tiempos varían), puede conectarse de nuevo el
motor.
Línea de conexión eléctrica defectuosa
En las líneas de conexión eléctrica surgen a menudo
daños de aislamiento.
Las causas para ello pueden ser:
Zonas aprisionadas al conducir las líneas de cone-
•
xión a través de ventanas o puertas entreabiertas.
Dobleces ocasionados por la fijación o el guiado
•
incorrectos de la línea de conexión.
Zonas de corte al sobrepasar la línea de conexión.
•
Daños de aislamiento por tirar de la línea de co-
•
nexión del enchufe de la pared.
Grietas causadas por el envejecimiento del ais-
•
lamiento.
Tales líneas de conexión eléctrica defectuosas no
deben utilizarse, pues suponen un riesgo para la vi-
da debido a los daños de aislamiento.
Supervisar con regularidad las líneas de conexión
eléctrica en busca de posibles daños. Durante la
comprobación, preste atención a que la línea de co-
nexión no cuelgue de la red eléctrica.
Las líneas de conexión eléctrica deben cumplir las
pertinentes disposiciones VDE y DIN. Utilice so-
lo líneas de conexión eléctrica con certificación
„H05VV-F".
La impresión de la denominación del tipo en el cable
de conexión es obligatoria.
