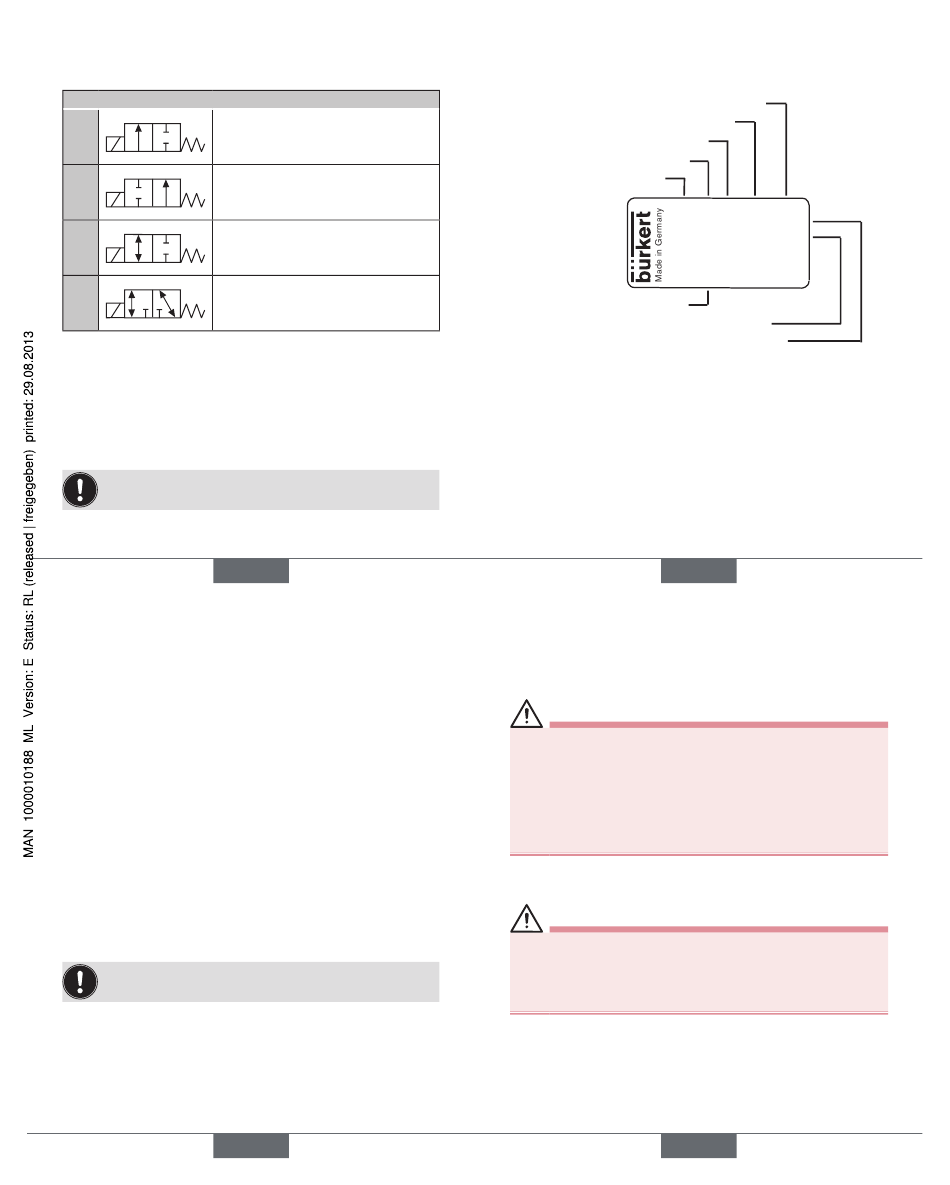

Pneumatische Daten
Wirkungsweisen
A
2/2 Wege-Ventil, direktwirkend,
A
stromlos geschlossen
P/NC
B
2/2-Wege-Ventil, direktwirkend,
B
stromlos geöffnet
P/NO
2/2-Wege-Ventil, direktwirkend,
A
I
stromlos geschlossen,
Durchflussrichtung beliebig
P/NC
A in/out
3/2-Wege-Ventil, direktwirkend,
T
universell einsetzbar
P/NC R/NO
Druckbereich
vac ... 2 bar
Leitungsanschlüsse
Gewindeanschluss G1/8,
NPT1/8 oder UNF1/4-28
Flanschanschluss
Schlauchanschluss
Beachten Sie die auf dem Typschild angegebene
Daten für Spannung, Stromart und Druck.
deutsch
36
elektrische Daten
Betriebspannung
12 V DC
24 V DC
24 V UC
110-120 V UC
220-240 V UC
Spannungstoleranz
± 10 %
Nennleistung
12-24 V
3,0 W
110-240 V
3,4 W
Nennbetriebsart
Dauerbetrieb, ED 100 %
bei Blockmontage falls Temperaturen von Medien oder
Umgebung über +40 °C: Aussetzbe-
trieb 40% (10min)
Beachten Sie die auf dem Typschild angegebene
Daten für Spannung, Stromart und Druck.
deutsch
38
All manuals and user guides at all-guides.com
Typschild (Beispiel)
Gehäusewerkstoff
Dichtwerkstoff
Nennweite
Wirkungsweise
Typ
0127 T 1,6 FKM PD
G1/8
24V
00450000
Ident-Nr.
Spannung-Frequenz-Leistung
Anschluss-Nenndruck
deutsch
monTage
sicherheitshinweise
Warnung!
Verletzungsgefahr bei der Montage des Ventils.
•
Diese Arbeiten dürfen nur durch autorisiertes Fach-
personal und mit geeignetem Werkzeug durchgeführt
werden!
•
Gewährleisten Sie nach einer Unterbrechung der elek-
trischen oder pneumatischen Versorgung einen definierten
oder kontrollierten Wiederanlauf des Prozesses!
Fluidische installation
gefahr!
Gefahr durch hohen Druck!
Akute Verletzungsgefahr bei Eingriffen in die Anlage.
•
Vor dem Lösen von Leitungen und Ventilen, Druck abschal-
ten und Leitungen entlüften.
Einbaulage:
beliebig, vorzugsweise Antrieb nach oben.
deutsch
Typ 0127
PN0-2bar
AC/DC
3W
CE
W14UN
37
39
