Kommunikations-Ports
4.2.1 EoVDSL-Verdrahtung
Master
Pinbelegung

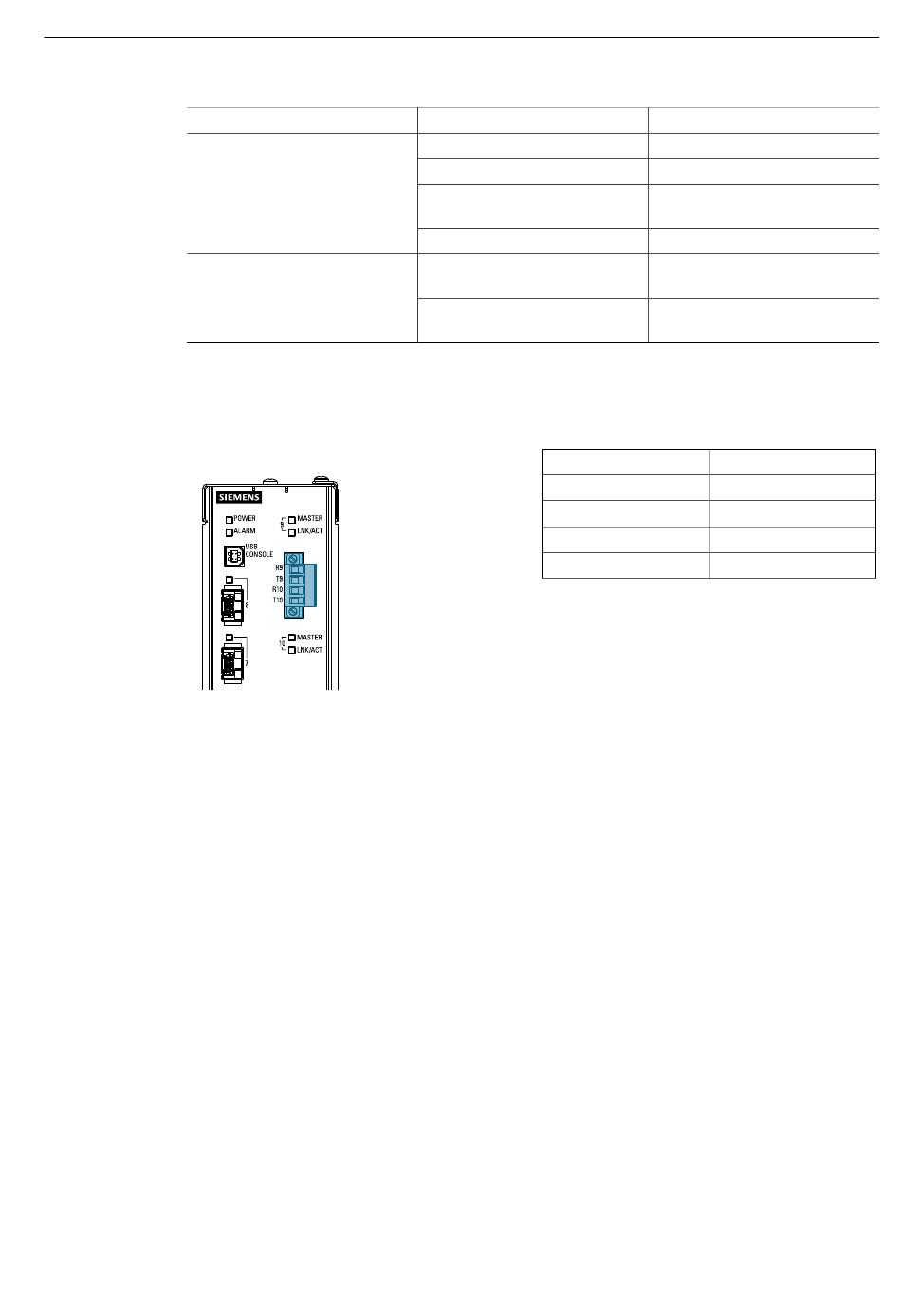

Die Pinbelegung für die EoVDSL-Reihenklemme ist wie folgt:
Abbildung 4.4
4.2.1

EoVDSL-Verdrahtung

VDSL funktioniert mit 2-Draht-Verdrahtung der Kategorie 3 (CAT-3) oder höher
oder mit einer Twisted-Pair-Verkabelung. Eine andere Twisted-Pair-Verkabelung
mit ähnlichen Kenndaten kann funktionieren, obwohl die Leistung je nach
Kabelcharakteristik und Entfernung variiert.
Bei der Verdrahtung von EoVDSL-Anschlüssen ist Folgendes zu beachten:
•
•
•
26
LED
EoVDSL-Reihenklemme
EoVDSL-Anschlüsse sind für den Einsatz auf privaten Kommunikationsleitungen
für Punkt-zu-Punkt-Verbindungen vorgesehen und dürfen nicht mit dem
öffentliches Telekommunikationsnetz (PSTN, en: Public Switched Telephone
Network) verbunden werden.
Um die Brandgefahr zu verringern, verwenden Sie nur Kabel Nr. 26 AWG oder ein
größeres Telefonanschlusskabel.
Twisted-Pairs sind eine effektive Methode zur Reduzierung magnetischer und
kapazitiver Störungen, da sie den Bereich einer Magnetschleife auf nahezu Null
reduzieren und für eine gleichmäßige Verteilung der Kapazitäten auf Masse und
Zustand
Grün (langsam blinkend)
Grün (schnell blinkend)
Grün (dauerhaft leuchtend)
Aus
Grün (dauerhaft leuchtend)
Aus
Anschluss
Beschreibung
Keine Verbindung hergestellt
Verbindung (Aktivität)
Verbindung hergestellt und
Rauschabstand geringer als 6 dB
VDSL-Port ist deaktiviert
Das Gerät befindet sich im
Master-Modus.
Das Gerät befindet sich im Slave-
Modus.
Beschreibung
R9 Empfangen an Port 9
T9 Senden an Port 9
R10 Empfangen an Port 10
T10 Senden an Port 10
