Ausbauen des Geräts
Zum Demontieren des Geräts von einer DIN-Schiene gehen Sie wie folgt vor:
1.
2.
3.
2.3.2 Schalttafeleinbau des Geräts
Für den Schalttafeleinbau kann der RUGGEDCOM RSL910 mit Adaptern für die
Schalttafel ausgestattet werden, die auf der Ober- und Unterseite des Gehäuses sind.
Mithilfe der Adapter ist es möglich, das Gerät mit Schrauben an einer Schalttafel zu
befestigen.
RUGGEDCOM RSL910
Montagehandbuch, 12/2020, C79000-G8900-1305-11
Schieben Sie einen Schlitzschraubendreher in die Nut der Schiebeentriegelung
und bewegen Sie ihn nach unten.
1
DIN-Schiene
1
Adapter für DIN-Schiene
2

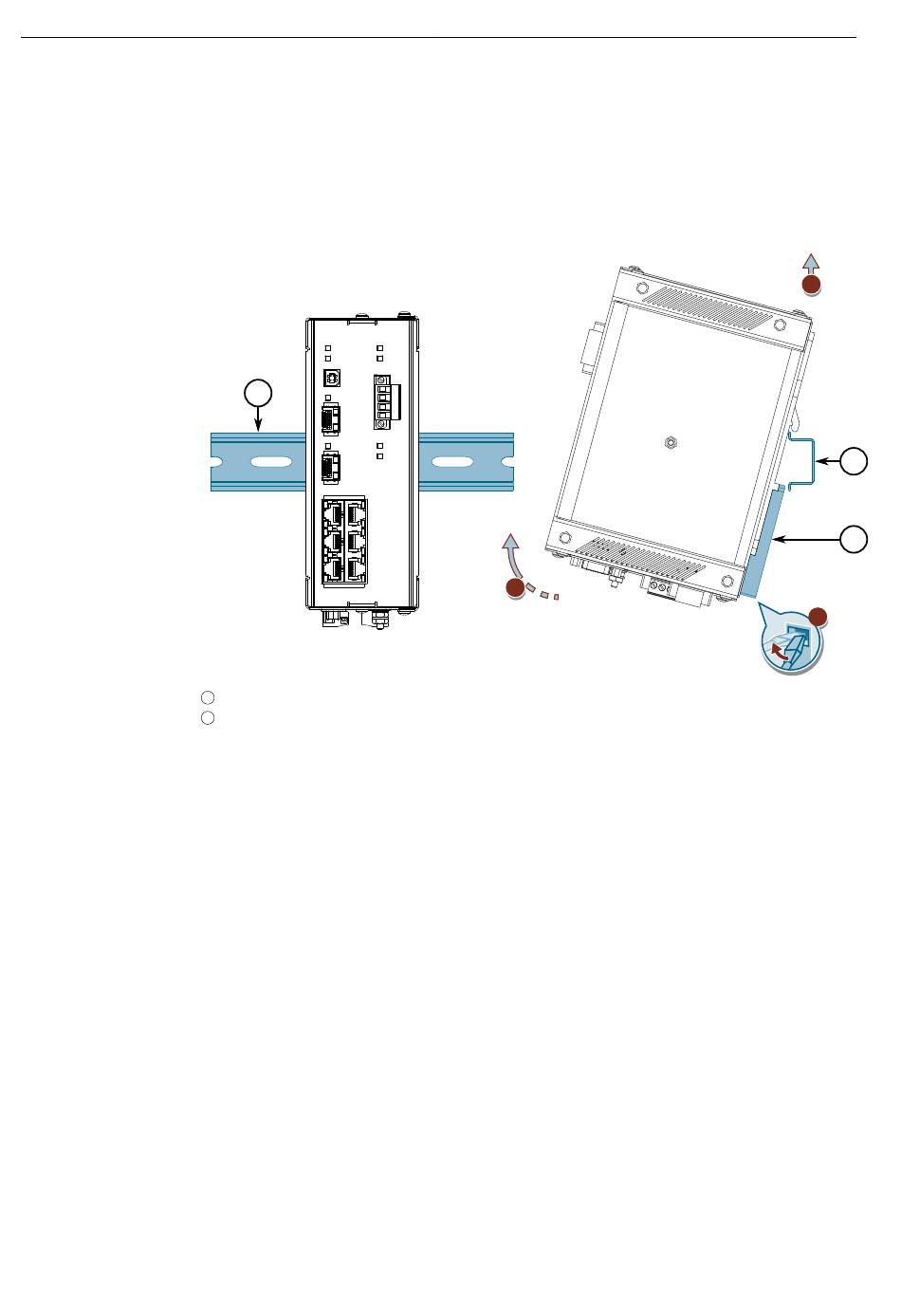

Abbildung 2.2 Demontage des Geräts von einer DIN-Schiene
Drücken Sie den unteren Teil des Geräts von der DIN-Schiene weg.
Nehmen Sie das Gerät von der DIN-Schiene ab.
Installation des Geräts
2.3.2 Schalttafeleinbau des Geräts
2
3
1
2
1
