Gerätemanagement
3.1 Anschließen an das Gerät
1
1
2

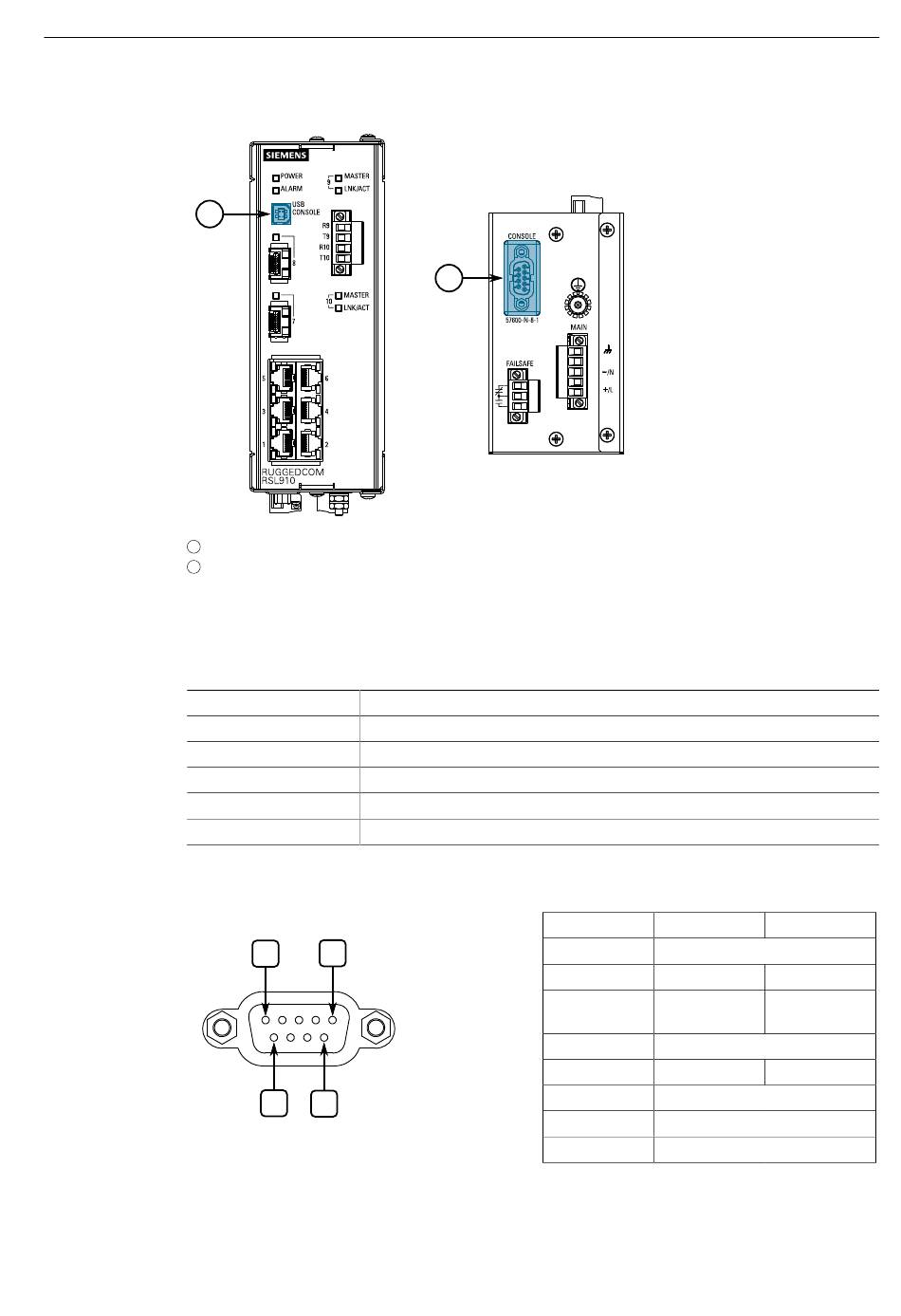

Abbildung 3.1
Die Verbindung zum jeweiligen Port können Sie über die folgenden Einstellungen
herstellen:
Geschwindigkeit
Datenbits
Stopbit
Parität
Flusskontrolle
Klemmen-ID
Der serielle Konsolenport implementiert RS232 DCE auf einem DB9-Steckverbinder.
Der Port hat die folgende Pinbelegung:
Abbildung 3.2
20
USB-Konsolenport (Typ B)
Serieller DB9-Konsolenport
Konsolenports
57600 Baud
8
1
Keine
Aus
VT100
5
1
9
6
Serieller DB9-Konsolenport
2
Pin
a
1
2
3
a
4
5
a
6
b
7
b
8
Bezeichnung
Beschreibung
Reserviert (nicht anschließen)
TX
Daten senden
RX
Daten
empfangen
Reserviert (nicht anschließen)
GND
Signalmasse
Reserviert (nicht anschließen)
Reserviert (nicht anschließen)
Reserviert (nicht anschließen)
RUGGEDCOM RSL910
Montagehandbuch, 12/2020, C79000-G8900-1305-11
