Installation des Geräts
2.3.2 Schalttafeleinbau des Geräts
Gehen Sie zur Montage des Geräts in einer Schalttafel wie folgt vor:
1.
2.
3.
4.
5.
12
Lösen Sie die oberen und unteren Schrauben an der Außenkante des Geräts.
Schraube (M4)
1
Adapter für den Schalttafeleinbau
2

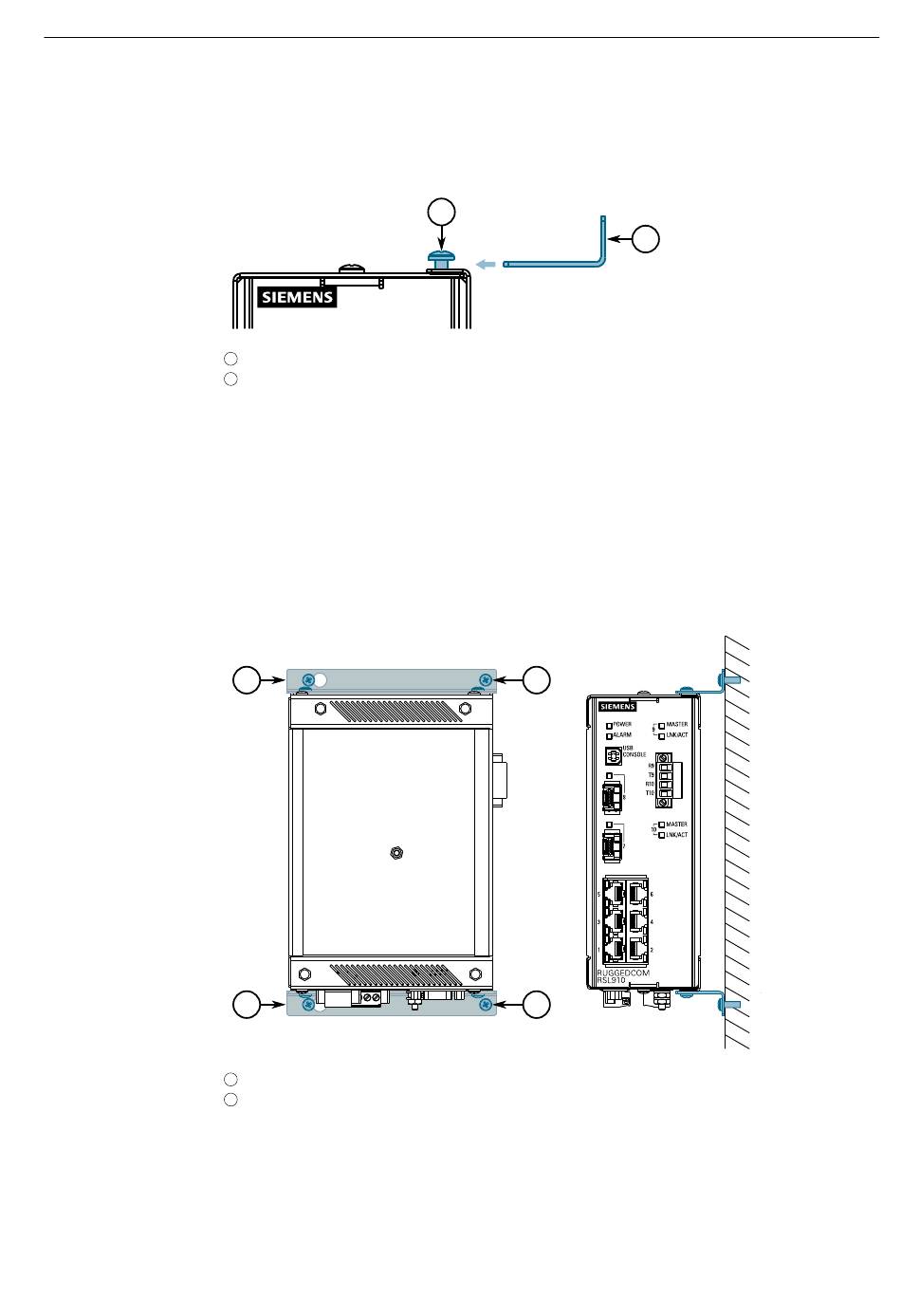

Abbildung 2.3
Adaptereinheit für den Schalttafeleinbau
Schieben Sie die mitgelieferten Adapter unter den Schraubenkopf und ziehen Sie
die Schrauben an.
Bereiten Sie Befestigungsbohrungen in der Schalttafel vor, in die das Gerät
eingebaut werden soll.
Halten Sie das Gerät an die Schalttafel und richten Sie die Adapter an den
Montagebohrungen aus.
1
1
Schraube (M3.5 oder #6-32)
1
Adapter für den Schalttafeleinbau
2
Abbildung 2.4
Schalttafeleinbau
Befestigen Sie die Adapter mit Schrauben M3.5 oder #6-32 an der Schalttafel.
1
2
2
2
RUGGEDCOM RSL910
Montagehandbuch, 12/2020, C79000-G8900-1305-11
