Verbindung zwischen universellen EoVDSL- und Long-Reach-EoVDSL-Ports wird
nicht unterstützt. Während der Master/Slave-Modus an universellen EoVDSL-
Ports geändert werden kann, ist die Betriebsart aller Long-Reach-EoVDSL-Ports
hardwaremäßig vorgegeben. Daher kann an Long-Reach-EoVDSL-Ports der Master/
Slave-Modus nicht geändert werden.
LEDs
Jeder EoVDSL-Port verfügt über eine Link/Act LED und eine Master LED. Bei Geräten
mit universellen EoVDSL-Ports kann die Master LED ein- oder ausgeschaltet werden,
je nachdem, ob der Port als Master oder Slave eingestellt ist. Bei Geräten mit Long-
Reach-EoVDSL-Ports leuchtet die Master LED ständig, wenn das Gerät als Master
eingestellt ist, bzw. nicht, wenn das Gerät als Slave eingestellt ist.
Master
Verbindung/Aktivität

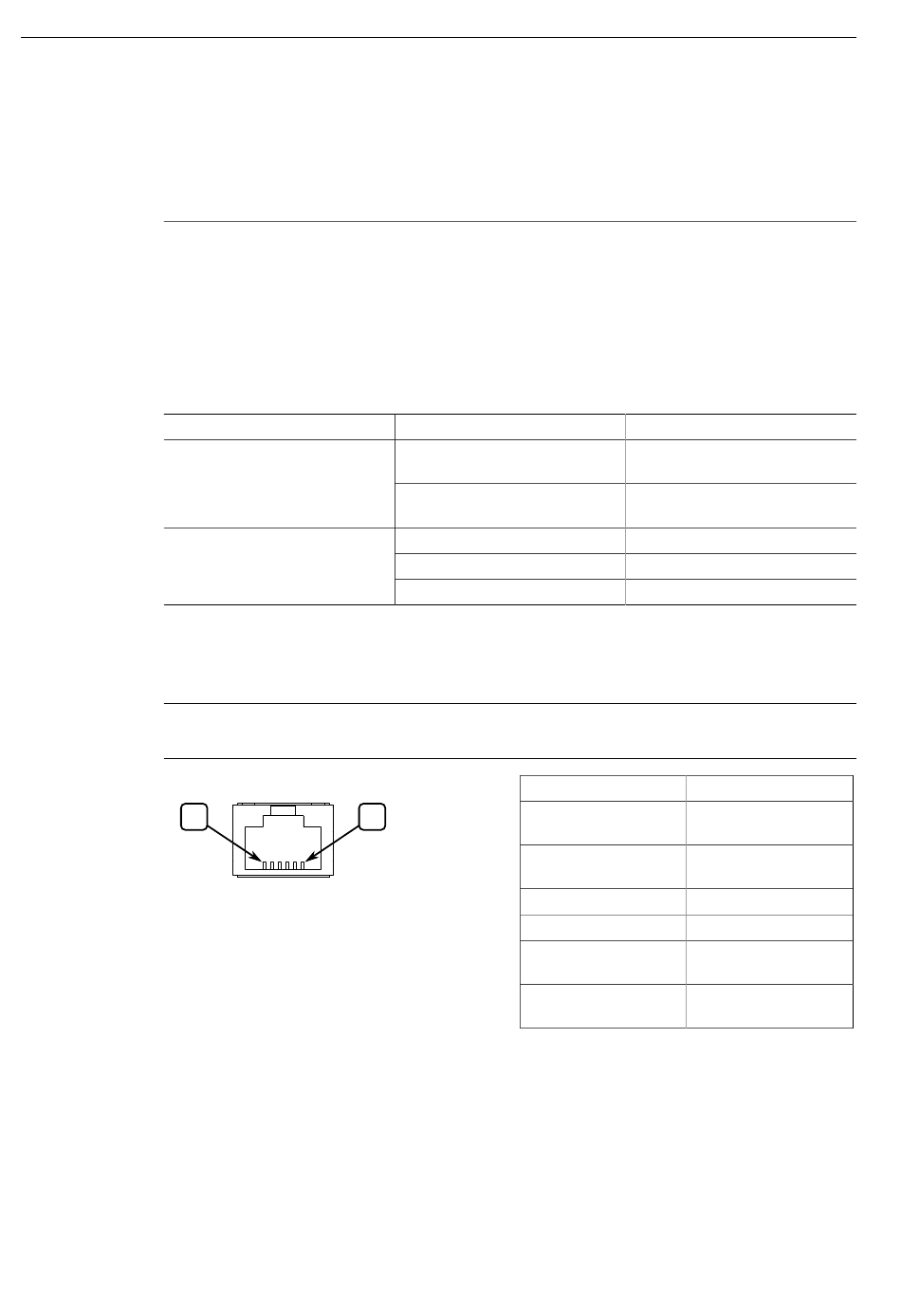

Pinbelegung
Die Pinbelegung für die RJ11-Steckverbinder ist wie folgt:
Hinweis
Alle RJ11-Steckverbinder entsprechen der Standard-Pinbelegung für Telefonie.
6
Abbildung 4.8
4.3.1
EoVDSL-Verdrahtung
VDSL funktioniert mit 2-Draht-Verdrahtung der Kategorie 3 (CAT-3) oder höher
oder mit einer Twisted-Pair-Verkabelung. Eine andere Twisted-Pair-Verkabelung
RUGGEDCOM RS900L
Montagehandbuch, 12/2020, C79000-G8900-1027-08
LED
Grün (dauerhaft leuchtend)
Aus
Grün (dauerhaft leuchtend)
Grün (blinkend)
Aus
1
EoVDSL-RJ11-Modem-Port
4.3.1 EoVDSL-Verdrahtung
Zustand
Das Gerät befindet sich im
Master-Modus.
Das Gerät befindet sich im Slave-
Modus.
Verbindung hergestellt
Verbindung (Aktivität)
Keine Verbindung erkannt
Pin
1
2
3
4
5
6
Kommunikations-Ports
Beschreibung
Beschreibung
Reserviert (nicht
anschließen)
Reserviert (nicht
anschließen)
Ring
Tipp
Reserviert (nicht
anschließen)
Reserviert (nicht
anschließen)
25
