RUGGEDCOM RSL910
Montagehandbuch, 12/2020, C79000-G8900-1305-11
Verbinden Sie die von der Spannungsquelle kommende Plusleitung mit der
Klemme für den Pluspol am Klemmenblock.
2
2
1
3
1
Plusklemme
1
Minusklemme
2
Überspannungsschutzklemme
3
Geschirmtes Erdungskabel
4

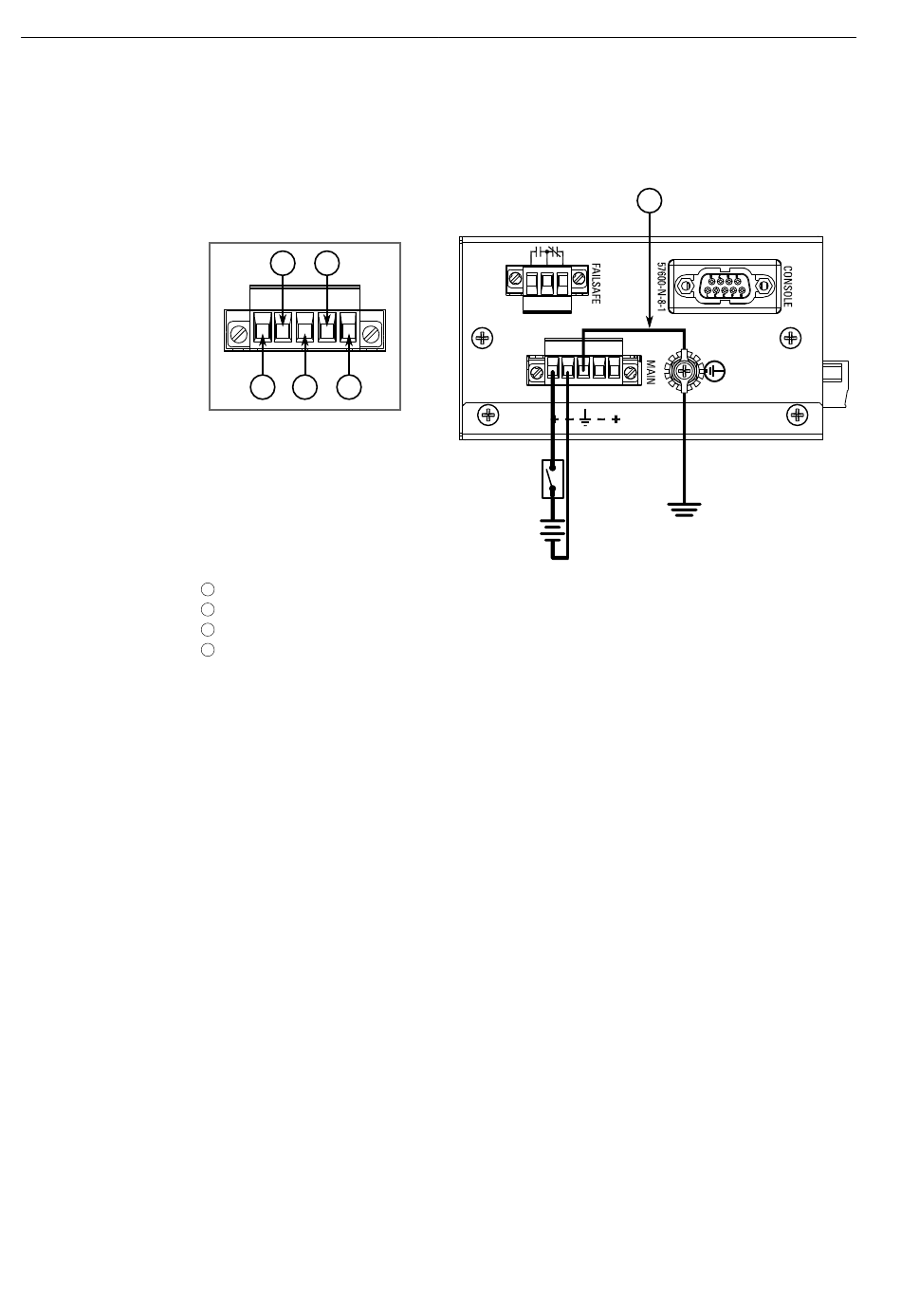

Abbildung 2.8
Verdrahtung der Reihenklemme – Einzelne DC-Stromversorgungseingänge
Verbinden Sie die von der Spannungsquelle kommende Minusleitung mit der
Klemme für den Minuspol am Klemmenblock.
2.5.2 Anschließen der Gleichspannungsversorgung (DC)
±
±
Installation des Geräts
4
